滚子链配双链轮传动结构三维设计

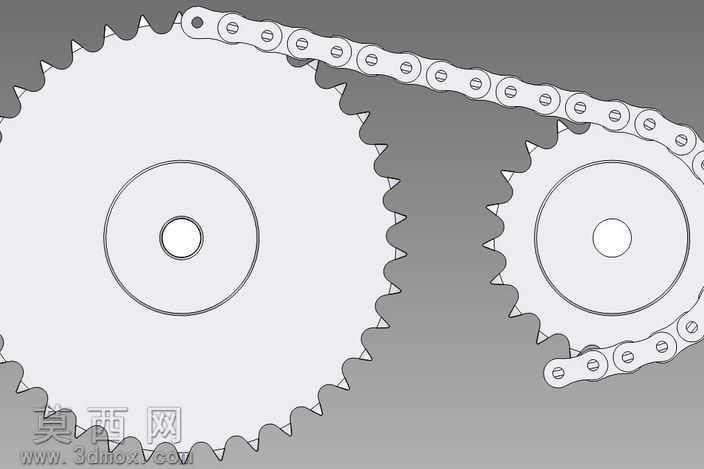

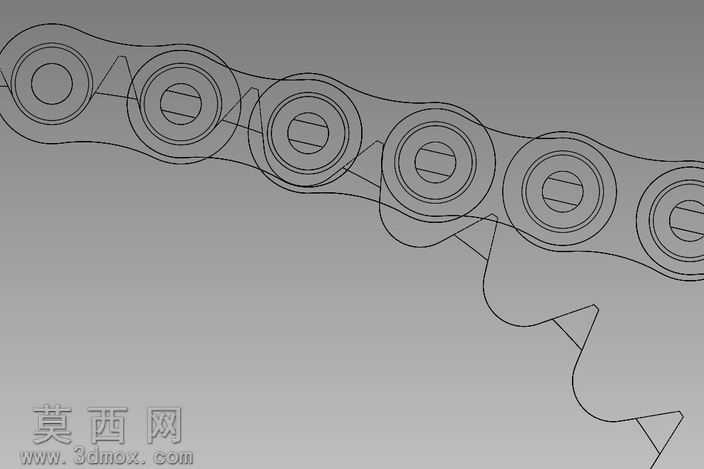

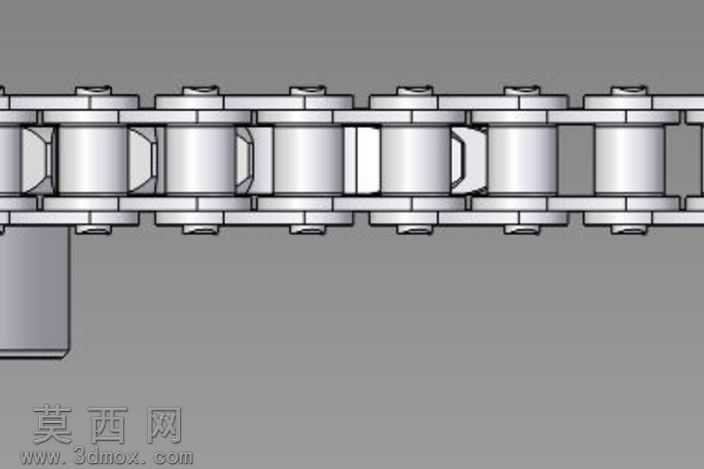

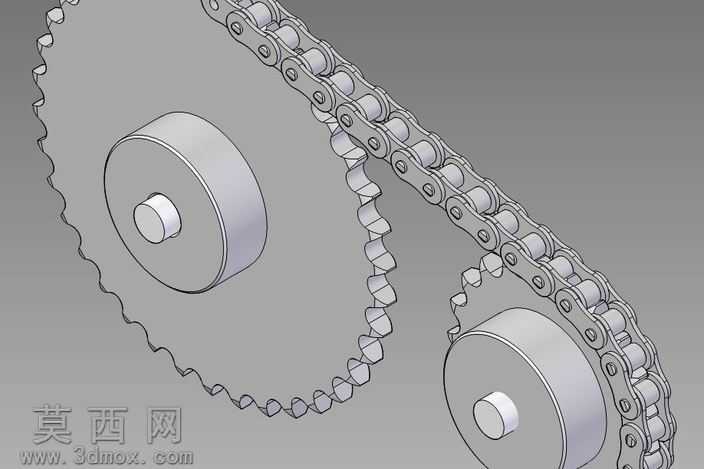

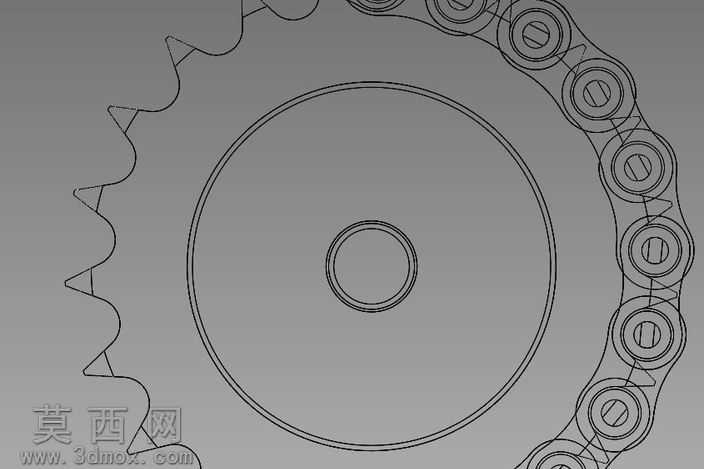

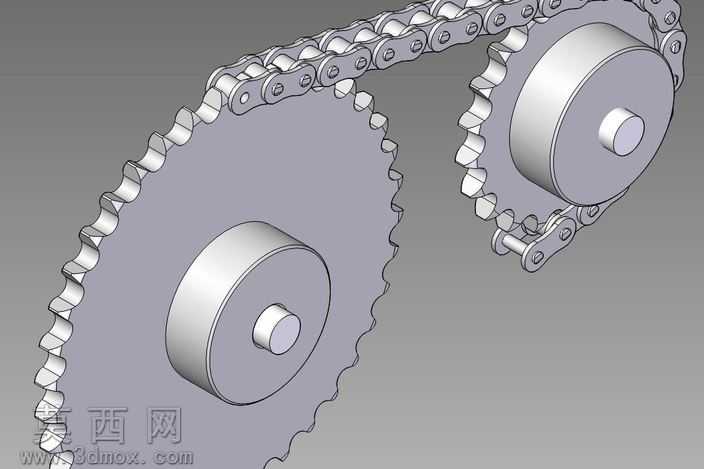

本作品为链传动组合结构的三维建模成果，建模过程中严格遵循机械设计规范完成各部件的参数化构建。首先针对链轮部分，依据链传动啮合的齿形标准，通过齿廓曲线的精准绘制生成链轮齿形，分别完成大直径从动链轮与小直径主动链轮的基体建模，对链轮的轮毂凸台、中心安装轴孔、端面定位止口等结构做了精细化还原，保证链轮的齿距、齿厚、齿根圆弧等参数完全匹配配套链条的啮合要求，避免传动过程中出现卡链、跳齿的问题。其次针对配套的滚子链部分，逐一对内链板、外链板、销轴、套筒、滚子等独立零件进行建模，还原了各零件的装配层级关系，通过阵列与路径配合的方式，将单节链节沿链轮的包络轨迹完成整圈链条的装配，精准还原了链条与两个链轮的啮合包角、悬垂段的自然排布状态，完整呈现了链传动的张紧配合形态。材质与渲染环节，对金属部件统一赋予哑光合金钢材质，调整材质的粗糙度与金属度参数，还原机械加工金属件的真实质感，通过柔和的环境光打光，清晰展现链轮齿形的啮合细节、链节之间的铰接间隙、轮毂与轴孔的结构特征，渲染视角选择斜向等轴测视角，可同时观察两个链轮的安装位置、链条的环绕路径以及整体传动的布局关系。设计思路上，本模型聚焦通用链传动的基础结构展示，简化了不必要的外部附属结构，突出链与齿轮（链轮）的核心啮合传动关系，可用于链传动原理演示、机械结构教学、传动方案选型参考等场景，建模过程中对各配合面做了公差适配的结构预留，保证虚拟装配状态下各部件无干涉，链节的铰接关系可支持后续添加运动仿真约束，还原链传动的真实运动过程，清晰展现动力从小链轮输入、通过链条传递带动大链轮输出的传动逻辑，模型结构规整，各零件特征清晰，可直接用于后续的工程图导出、运动仿真分析或者3D打印验证等环节。
