三辐式车辆转向操控手轮结构设计

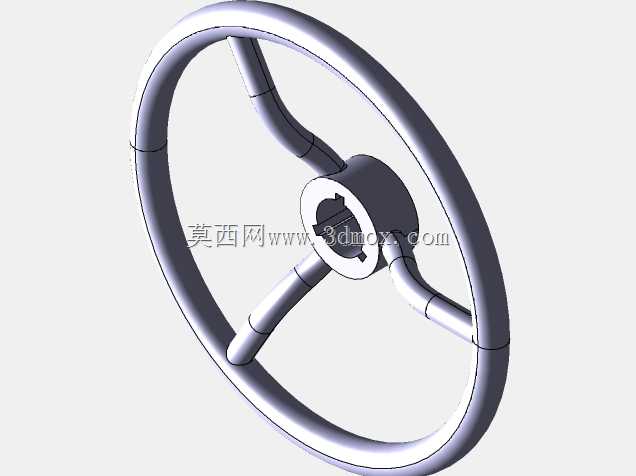

该三辐式转向手轮主要应用于各类轮式车辆、工业操控台、小型特种作业装备的转向操控环节，是操作人员与设备转向执行机构之间的核心交互部件，日常作业中，操作人员通过握持轮缘施加周向扭矩，将操控力矩通过中心的花键连接结构传递给下方的转向轴，进而带动转向传动机构完成方向调整动作，直接决定设备转向操控的手感与响应精度。从功能特性来看，这款手轮采用三辐条对称布局，相较于传统四辐结构，在保证整体结构强度的前提下有效减少了材料用量，同时辐条采用流线型变截面设计，从中心轮毂处向轮缘方向平滑过渡，既能够均匀分散操控时辐条承受的弯曲应力，避免应力集中导致的结构断裂风险，也能让操作人员握持轮缘时腿部、膝部有更充裕的活动空间，减少操控过程中的肢体干涉。中心轮毂采用内花键孔设计，键槽的尺寸与形位公差严格匹配对应规格的转向轴，装配后可实现无间隙传动，不会出现转向虚位，轮毂外侧设置的环形凸台能够在装配时与转向轴的轴肩形成定位贴合，保证手轮安装的同轴度，避免高速转动时出现偏心抖动的问题。设计过程中，首先根据目标应用场景的操控力矩需求确定轮缘的直径尺寸，轮缘截面采用符合人体工学的圆弧过渡造型，表面无尖锐棱角，长时间握持操控不易产生疲劳感；辐条的排布角度经过反复校核，确保任意转动角度下都至少有一根辐条处于便于施力的位置，操作人员无需大幅调整手部位置即可完成大角度转向操作。安装边界方面，手轮中心安装孔的深度与花键参数适配常规直径的转向轴，轮缘的外圆直径适配对应操控空间的安装要求，装配时仅需将轮毂内花键与转向轴外花键对齐推入，再通过轴端锁紧件固定即可完成安装，不需要额外的复杂连接结构，后期维护拆卸也十分便捷。轮缘与辐条的连接处采用大圆角过渡结构，既提升了结构的抗冲击性能，在设备经过颠簸路面、操作人员手部瞬间施加较大冲击力时，连接处也不会出现开裂变形，同时流畅的曲面造型也便于日常清洁维护，不易积存灰尘与油污，适配工业作业、车辆驾驶等多种复杂使用环境。
