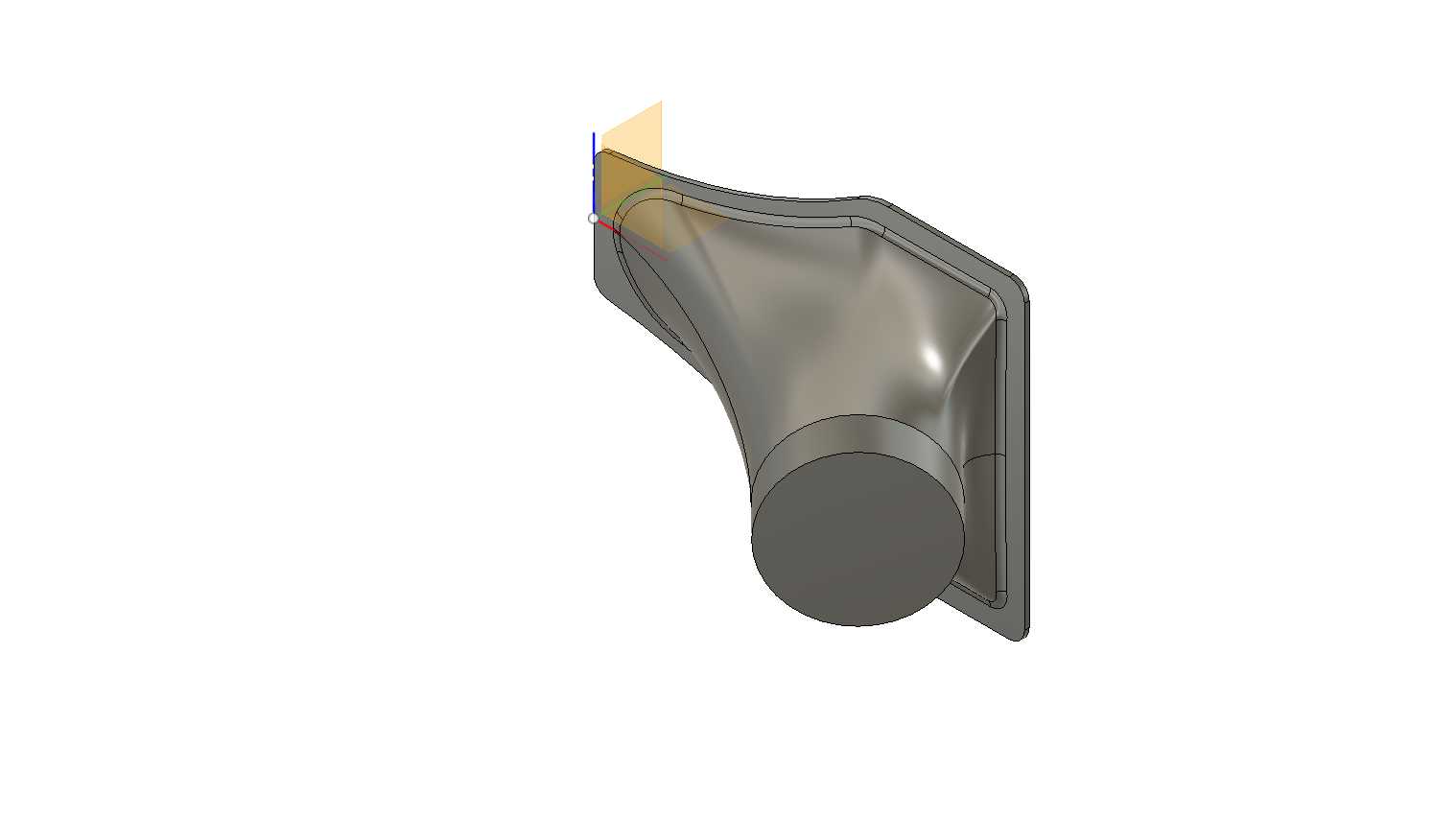

100mm规格NACA进气管道结构设计

这款NACA构型管道主要面向小尺寸空间内的进气导流场景，常见于小型动力设备、微型实验装置、紧凑布局的风冷散热系统以及小型航模动力单元的进气段设计，核心作用是在有限安装空间内完成气流的平顺导入，降低进气过程中的气流紊流与压力损失，保障后端动力单元或散热结构获得稳定、均匀的气流供给。从功能特性来看，该管道采用经典NACA低速进气道的型面优化逻辑，入口端采用带安装法兰的方形贴合结构，能够紧密贴合安装基面，避免安装缝隙产生的气流泄漏与边缘扰流，出口端采用圆形接口，可直接对接标准规格的圆形管路或动力单元进气口，无需额外做转接结构适配。在设计思路上，整个管道的型面采用顺滑的渐变过渡设计，从方形入口到圆形出口的整个流道内壁没有突兀的折角与截面突变，能够让气流沿着壁面平顺流动，减少气流在管道内部形成涡流的概率，有效降低进气阻力，同时外壁做了等厚的薄壁结构设计，在保障结构强度满足常规进气压力需求的前提下，尽可能控制整体重量，适配对重量有要求的轻量化应用场景。外形尺寸方面，该管道整体长度控制在100mm，属于紧凑小规格的进气部件，安装边界上，入口端的方形法兰带有一圈贴合边，安装时可通过法兰边的预留位置做粘接或螺栓固定，安装后整体向外的延伸距离短，不会占用过多的外部空间，能够适配内部布局紧凑、安装空间局促的设备场景。在实际使用中，这款管道能够在低流速进气工况下保持稳定的气流输送效率，相比普通直角转接或者 abrupt 截面变化的管路，它的进气平顺性更优，既可以用于小型内燃机的进气导流，也可以作为电子设备密闭舱室的风冷进气通道，还能适配小型通风系统的末端导流结构，在小空间气流输送场景下有着较好的适配性，其一体化的成型结构也适合采用三维打印工艺快速制作样件，完成气动性能验证后再进行批量生产的模具开发，能够有效缩短小尺寸进气部件的开发验证周期。
