水下打捞作业扫描承载构件结构设计

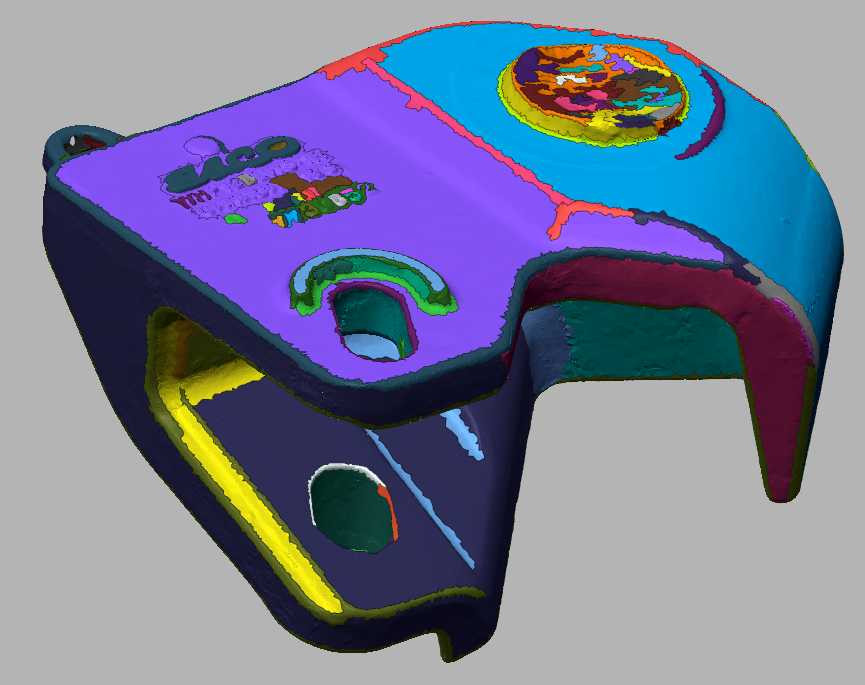

该构件为水下打捞作业场景下，搭载三维扫描探测模块的核心承载结构件，主要应用于内河航道清障、水下失事物件搜寻、海洋工程水下结构巡检等作业场景，是打捞作业设备前端探测单元的主体安装基座，承担着固定扫描探测模组、隔绝水下高压侵蚀、适配水下复杂流场环境的核心作用。在实际水下打捞作业中，该构件需要随打捞设备的探杆深入水下不同深度区域，既要为内置的三维扫描模块提供稳定的安装基准，抵消水下紊流带来的晃动干扰，保证扫描采集的点云数据精度，又要具备足够的结构强度，应对水下触碰障碍物、水流冲击带来的载荷，避免探测模块受撞击损坏。从功能特性来看，该构件采用一体化异形壳体结构设计，主体轮廓根据水下流场特性做了弧面过渡处理，能够有效降低水下行进过程中的水流阻力，减少紊流对设备姿态的影响；构件表面预留的多组异形安装位，分别对应扫描镜头模组、信号传输线缆、密封压盖、定位销钉的安装需求，不同安装位的深度与孔径经过匹配设计，能够保证各组件装配后形成完整的密封腔体，阻挡水下泥沙、水体渗入内部损伤电子元件。从设计思路层面，该结构依托逆向三维扫描技术完成实体结构的数字复刻，在还原原有铸件外形轮廓的基础上，对各安装孔位的配合公差、壳体壁厚的均匀性做了优化调整，既保留了原有构件适配水下作业的成熟外形结构，又修正了传统铸件存在的壁厚不均、局部应力集中的问题，提升了构件的耐压抗冲击性能。在外形尺寸与安装边界层面，该构件整体采用非对称异形布局，主体延伸支脚的间距、安装孔的中心距完全匹配现有打捞设备前端探架的安装接口，无需额外加工转接件即可直接完成装配；构件顶部的圆形扫描窗口凸起高度经过严格控制，既能够保证扫描镜头的视场角不受壳体遮挡，实现大范围的水下环境扫描覆盖，又不会因为凸起过高增加行进过程中的剐蹭风险；构件侧面的弧形走线槽深度与宽度适配水下专用密封线缆的布设需求，线缆装配后可通过密封胶填充形成完整的防水结构，整体安装边界完全兼容现有打捞设备的装配空间，替换安装时无需对原有设备结构做额外改造，能够直接适配不同规格的水下打捞扫描作业设备，有效降低设备维护替换的成本。
