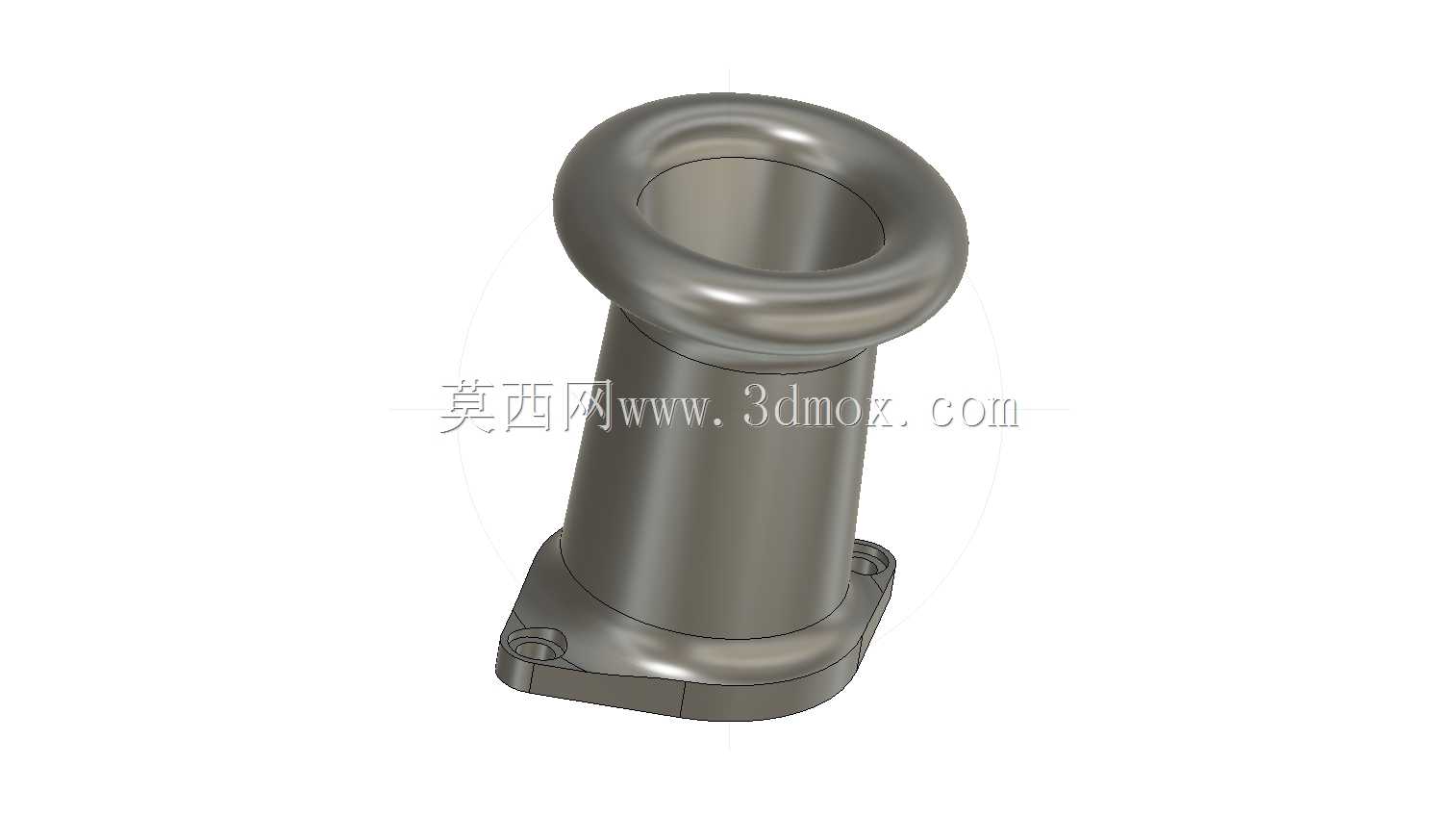

碳化器用五十毫米T形进气转接锥筒

　　在小型内燃机进气系统改造与维修作业里，化油器与进气歧管之间的转接过渡部件，往往是决定进气流畅度、安装适配性的核心结构件，这款T形锥筒就是专门为碳化器配套设计的进气转接构件，在整机装配、进气调校场景中承担气流导向与接口衔接的关键作用。从实际装机的工况来看，这类锥筒安装在化油器输出端与进气歧管入口之间，上端外翻的宽边法兰直接贴合化油器的安装端面，下端带固定孔的方形安装座则锁附在歧管或者机体的安装平面上，整个构件内部为贯通的中空流道，从化油器输出的可燃混合气流经锥筒内部时，会顺着筒壁的锥度走向完成整流过渡，避免气流在接口变径位置出现紊流、回流的问题，有效降低进气阻力，让各工况下的混合气输送更加平顺，

　　间接提升发动机怠速稳定性与中低转速区间的动力响应表现。设计这款构件时，首先要平衡的是流道顺滑度与结构安装强度的双重需求：上端的外翻卷边结构并非单纯的造型设计，卷边形成的环形加厚端面可以大幅提升接口处的接触密封面积，即使配合纸质密封垫或者橡胶密封圈使用，也能在化油器反复拆装、整机运行振动的工况下保持密封面不会出现翘曲变形，杜绝混合气泄漏导致的空燃比失准问题。筒身采用上宽下窄的微锥过渡造型，入口端五十毫米的通径完全匹配对应规格化油器的输出口径，向下逐步收窄的流道可以让气流在输送过程中保持合理的流速，避免通径突变造成的气流能量损失；筒壁厚度经过合理设定，既不会因为壁厚过薄导致装机后受进气负压作用出现吸瘪变形，

　　也不会因为壁厚过大额外增加构件整体重量，同时筒身的金属质感结构也能耐受发动机舱内的高温辐射，长期使用不会出现老化开裂的问题。下端的方形安装座做了局部加厚处理，座体上预留的两个安装孔位位置经过反复校核，孔位周边做了凸台补强，当螺栓穿过孔位锁紧时，锁紧力可以均匀分散到整个安装座平面，不会出现局部应力集中导致座体开裂的情况；安装座的底面加工为完整的贴合平面，和歧管安装面接触时可以实现全周贴合，不需要额外涂抹大量密封胶就能保证密封可靠性。从安装边界的尺寸适配角度来说，上端外翻边的外径大于筒身主体直径，形成的T形限位结构可以在装配时快速完成轴向定位，操作人员不需要反复调整对位就能让锥筒和化油器接口保持同轴，大幅缩减装机对位的耗时；

　　下端方形座的外接轮廓尺寸小于周边发动机外围附件的预留间隙，装机后不会和油门拉杆、燃油管路、点火线束等周边部件发生运动干涉，即使在后期需要调整化油器安装角度、更换不同规格密封垫的场景下，锥筒本身的结构也能保留足够的调整余量。在三维建模过程中，这类构件的特征搭建逻辑也非常贴合机械加工的实际工艺：首先通过旋转特征生成锥筒的主体中空壁面，再对上端边缘做翻边卷圆处理，保证卷边位置的圆弧过渡顺滑无尖角，避免流道内壁出现台阶干扰气流；下端的方形安装座通过拉伸特征和筒身主体合并为一体，再对安装座和筒身衔接的位置做圆角过渡，消除直角衔接带来的应力集中点，最后在安装座上切除固定孔、对孔位边缘做倒角处理，所有特征的尺寸链完全和实际装机的接口参数对应，不管是用于3D打印制作样件做进气流量测试，还是直接用于铸造、机加工的生产环节，模型的几何精度都能满足工装试制的要求。在实际维修替换场景中，这类标准化的T形锥筒可以直接替换老化变形、密封面磨损的原厂转接件，不需要对化油器或者歧管的安装面做额外打磨修改，配件互换性较强；在改装场景下，这款锥筒的通径规格可以匹配对应流量等级的碳化器安装需求，规整的内壁流道也能为后续进气抛光、流量调校工序提供基础结构支撑。
