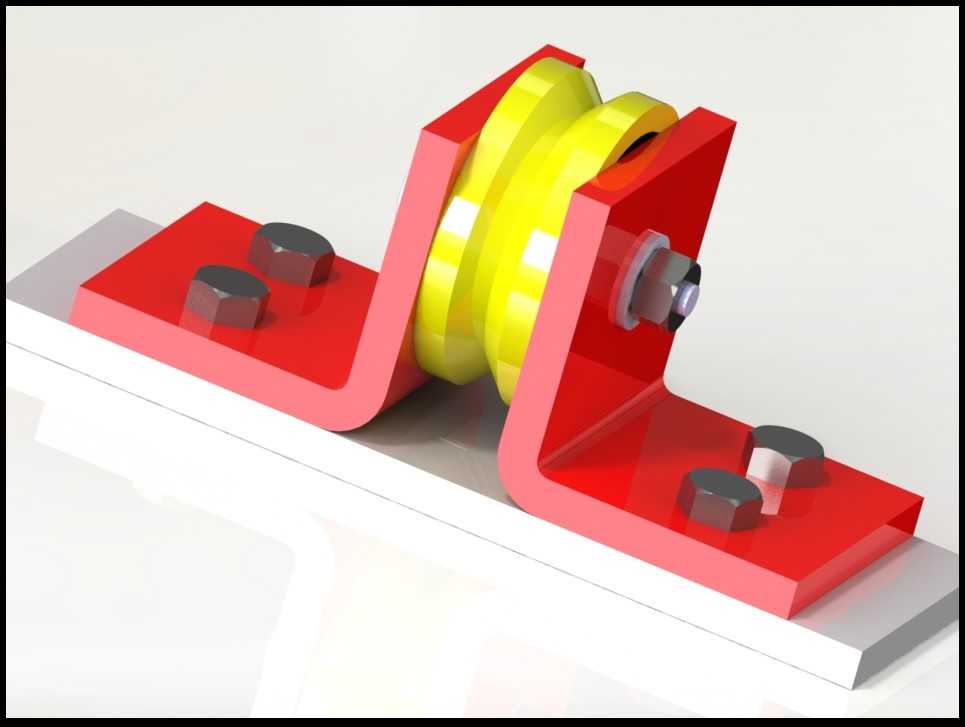

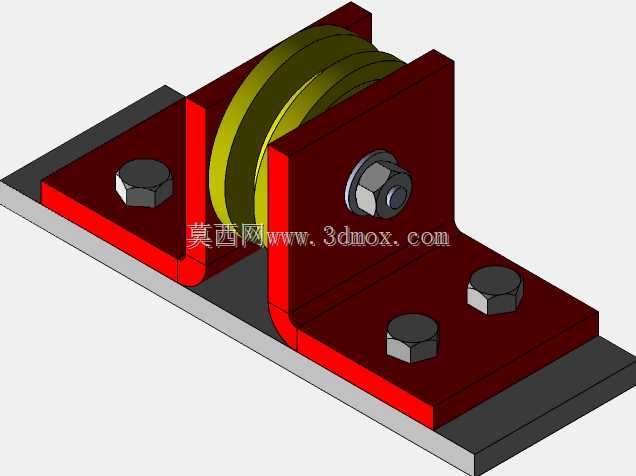

折弯座式双轮导向滑轮组件结构设计

这款滑轮组件主要面向轻载直线导向、柔性缆索牵引类的工业应用场景，常见于小型自动化生产线的线缆排布导向、轻型物料吊运的走线支撑、工装夹具的滑动导向工位，也可适配小型仓储设备的移门导向、户外轻型遮阳设施的拉索转向等民用与工业结合的使用场景，能够在有限安装空间内完成缆索或滑动副的转向支撑，减少传动过程中的摩擦阻力，避免缆索与安装基面直接摩擦造成的磨损，延长配套缆索或滑动件的使用寿命。

从实际用途来看，该组件核心功能是为柔性牵引件提供低摩擦的转向支撑点，同时通过一体式折弯支架保证安装后的结构刚性，避免受力后支架变形导致滑轮偏磨、卡滞。双并列滑轮的设计可以适配双缆索同步牵引的工况，也可在单缆索工况下提供更宽的支撑面，降低缆索脱槽的风险，相比单滑轮结构拥有更好的防脱限位能力。滑轮与支架之间通过销轴连接，销轴端部设置限位结构，防止运行过程中销轴窜动脱出，保证转动副的连接可靠性。

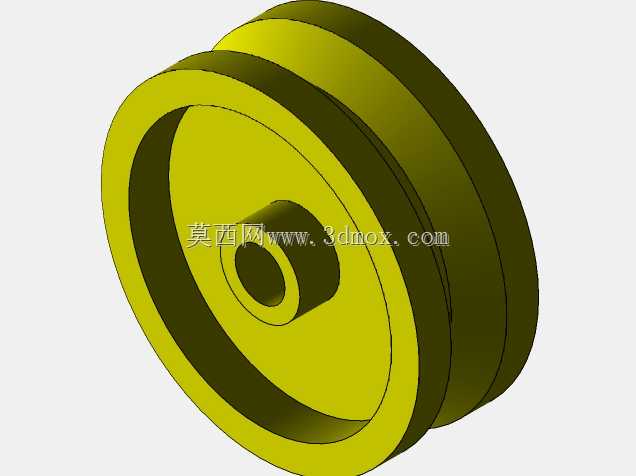

功能特性上，该组件采用一体式折弯成型的安装支架，支架底部设置四个对称分布的安装孔，可通过内六角螺栓直接固定在安装基面上，安装后支架的两个立板保持平行，为滑轮提供稳定的转动支撑；滑轮采用带圆弧槽的轮体结构，槽型弧度适配常规圆截面缆索的外形，能够将缆索约束在槽内，避免横向窜动；轮体与销轴之间预留合理的转动间隙，保证轮体转动顺滑无卡滞，同时控制间隙量避免轮体出现过大的轴向窜动。

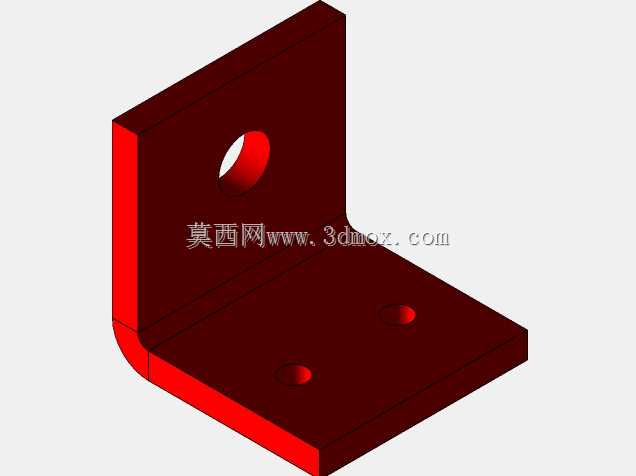

设计思路上，整体优先考虑安装便捷性与结构紧凑性，将安装底座与滑轮支撑立板通过折弯工艺一体成型，减少了分体式支架的装配零件数量，降低装配复杂度，同时折弯圆角的设计能够减少应力集中，提升支架的抗载荷能力。安装孔的位置对称分布，保证安装后受力均匀，避免单侧受力导致的支架变形；滑轮的宽度与支架立板的间距匹配，保证轮体在立板之间的转动空间充足，同时不会出现过大的晃动量。

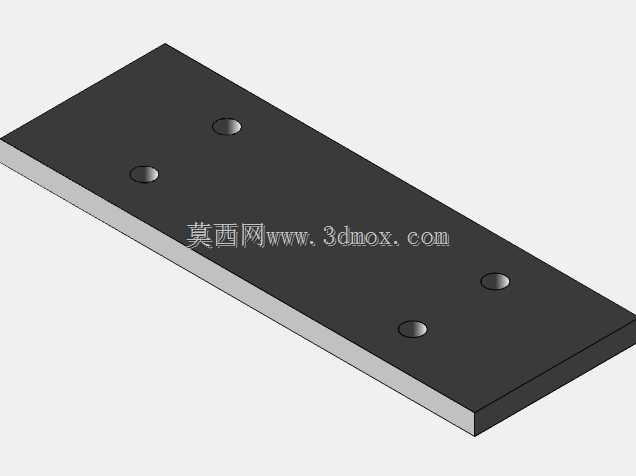

外形尺寸与安装边界方面，组件整体呈L型折弯布局，底部安装面为矩形平面，四个安装孔分别位于安装面的四个角位，孔位间距适配常规的安装基面螺孔排布，安装时仅需在基面加工对应位置的螺纹孔即可完成固定，不需要额外的转接配件；支架立板的高度根据滑轮直径匹配，保证滑轮转动时轮体边缘不会与安装基面发生干涉；组件整体突出安装基面的高度控制在紧凑范围内，能够适配空间狭小的安装工位，不会与周边其他零部件产生运动干涉。
