四缸发动机用多进排气歧管结构设计

　　这类多通路进排气集成管路，最早在小排量乘用车四缸自然吸气发动机上批量应用，后续随着航空活塞动力轻量化需求提升，同构型歧管也逐步延伸到轻型通航飞机的动力单元配气模块中。从实际装车装机的工况来看，这类歧管直接对接气缸盖的进排气道口，核心作用是将各缸排出的高温废气有序汇集送入排气后处理段，或是将稳压后的进气均匀分配到各个气缸，管路的曲率、通路截面变化、各支管长度差，都会直接影响发动机的充气效率与排气背压，最终关联到动力输出的平顺性与燃油消耗水平。

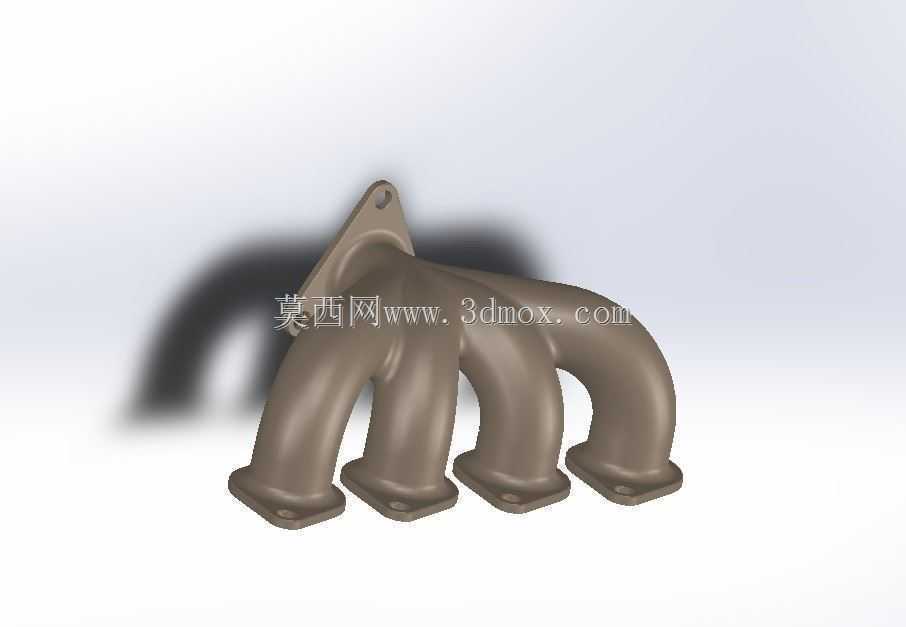

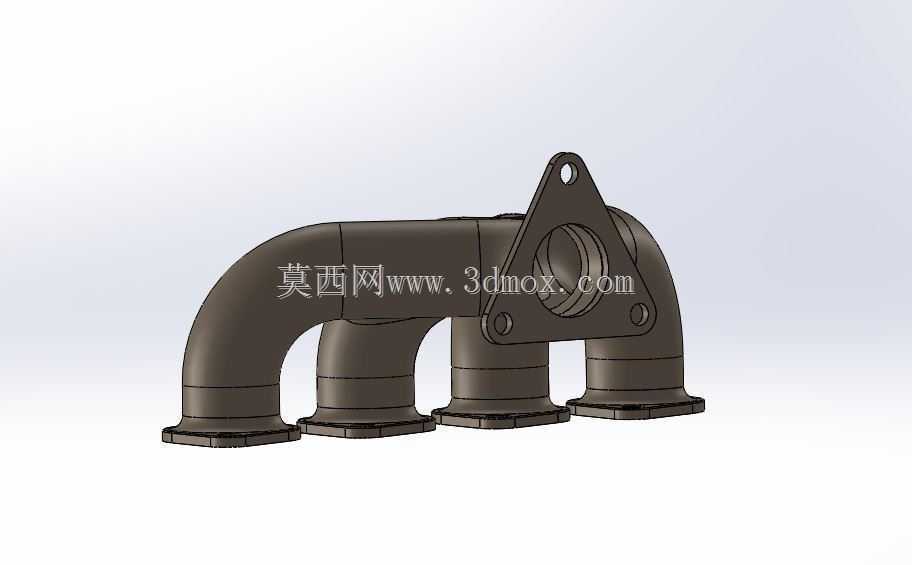

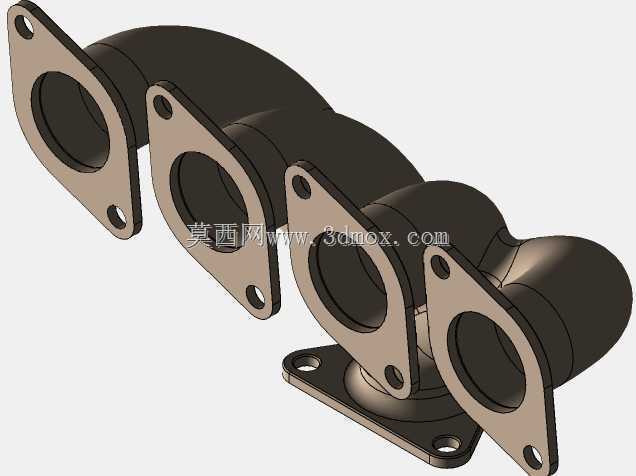

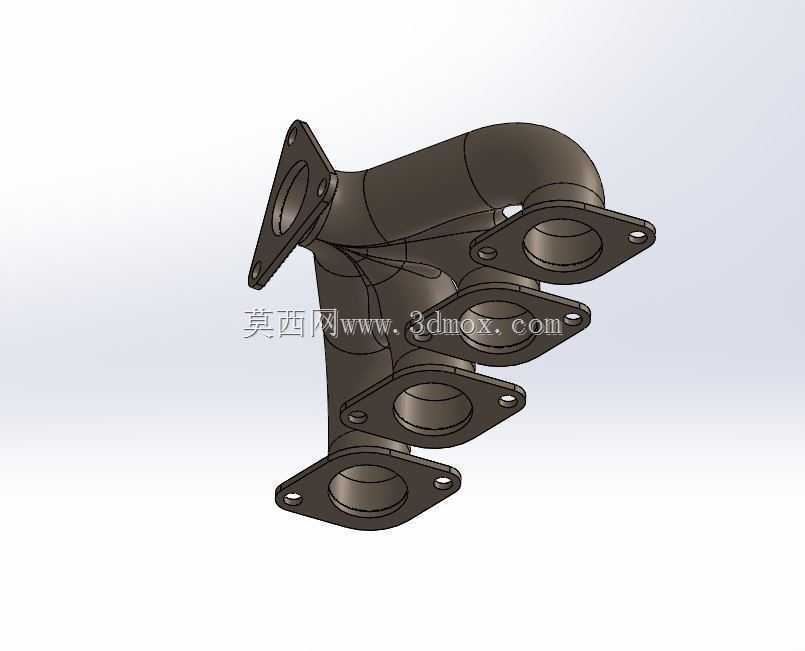

　　设计阶段首先要锁定安装边界：对接气缸盖的一侧是带定位孔的安装法兰，法兰上的螺栓孔位需要和缸盖的螺纹孔完全同轴，平面度公差要控制在0.05mm以内，避免高温工况下密封失效出现漏气；四个支管的末端统一汇到总通路法兰，对接下游的三元催化器或是涡轮增压器进气口，总法兰的安装孔位同样要和对接件的接口尺寸匹配，整体安装后的外轮廓不能和发动机舱内的防火墙、线束支架、冷却管路产生运动干涉，尤其要预留出热膨胀的间隙，因为排气工况下歧管本体温度会超过600℃，金属材料的热伸长量需要在设计阶段提前核算，避免热应力导致法兰变形或是管路开裂。

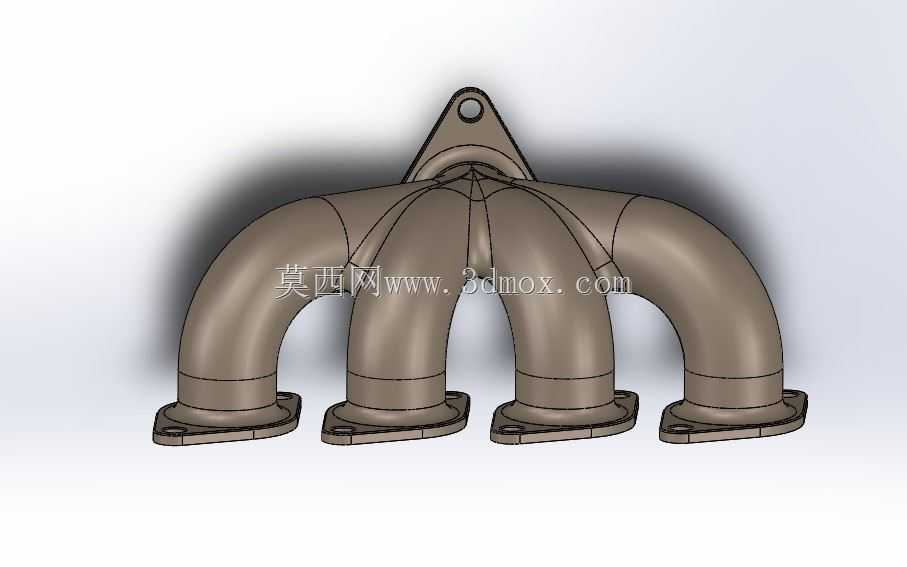

　　管路走向的设计是整个结构的核心，四个支管的长度差要尽可能控制在5%以内，避免各缸的排气脉冲出现相互干扰，弯道处的曲率半径不能小于管路内径的1.5倍，减少气流在弯道处的阻力损失，管壁厚度根据选用的铸造材料调整，若是采用耐高温铸铁材质，壁厚控制在4mm左右即可满足强度与耐热要求，若是采用不锈钢焊接结构，壁厚可以降到2.5mm实现轻量化。支管上集成的安装吊耳是用来将歧管固定在发动机缸体的辅助支架上，吊耳的位置要选在管路振动的节点处，降低发动机运转时歧管的振动幅值，避免长期振动导致管路疲劳断裂。

　　在航空动力应用场景下，这类歧管还要额外考虑高空低压环境下的密封性能，法兰面的密封槽结构要适配金属密封垫片，不能用普通的非金属密封垫，避免低温低压环境下密封材料老化失效；同时航空应用的歧管重量要求更严苛，会在不影响结构强度的前提下对法兰非配合面做减重挖除处理，管路外壁也会做轻量化的型面优化，在保证气流顺畅的前提下尽可能降低整体重量，匹配航空动力的减重需求。

　　实际建模过程中，要先根据缸盖接口的点云数据或是二维图纸定位各个气道口的坐标，再根据总通路的安装位置反推各个支管的走向，调整管路曲率的时候要同步做流体仿真验证，确认各个支管的流量均匀性偏差不超过3%，避免出现某一缸进气不足或是排气不畅的问题；结构强度仿真要覆盖常温装配、最高工作温度、最大振动加速度三个极端工况，确认最大应力值低于材料的许用应力，安装法兰的变形量在密封允许的范围内。另外还要考虑加工工艺性，若是采用铸造工艺，管路的拔模斜度要控制在1-3度，避免出现铸造倒扣，若是采用弯管焊接工艺，要预留出焊接工装的定位基准面，方便后续焊接加工时保证各个支管的位置精度。
