带网纹滚花头部外螺纹紧固螺钉结构

　　日常做设备装配调试的时候，很多需要频繁手动松紧、又要保证一定连接预紧力的位置，普通沉头或者外六角螺钉根本没法用——要么得随身带扳手，要么拧的时候手指打滑使不上劲，尤其是一些工装夹具的定位调节位、小型设备的面板快拆位、电子设备外壳的手动紧固位，操作空间窄，工具伸不进去，全靠手指直接拧动紧固件，这时候带滚花头的螺纹螺钉就成了首选。

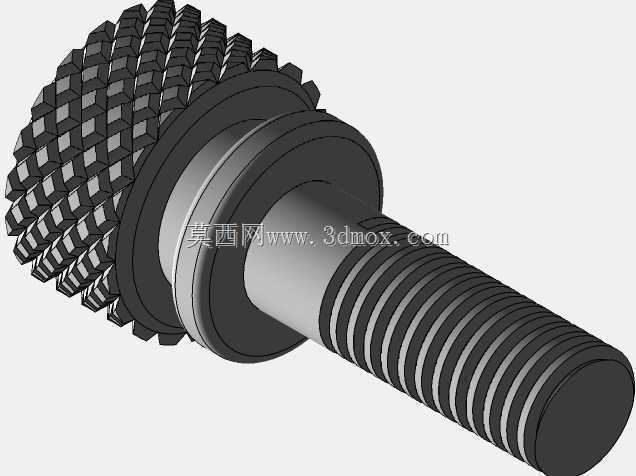

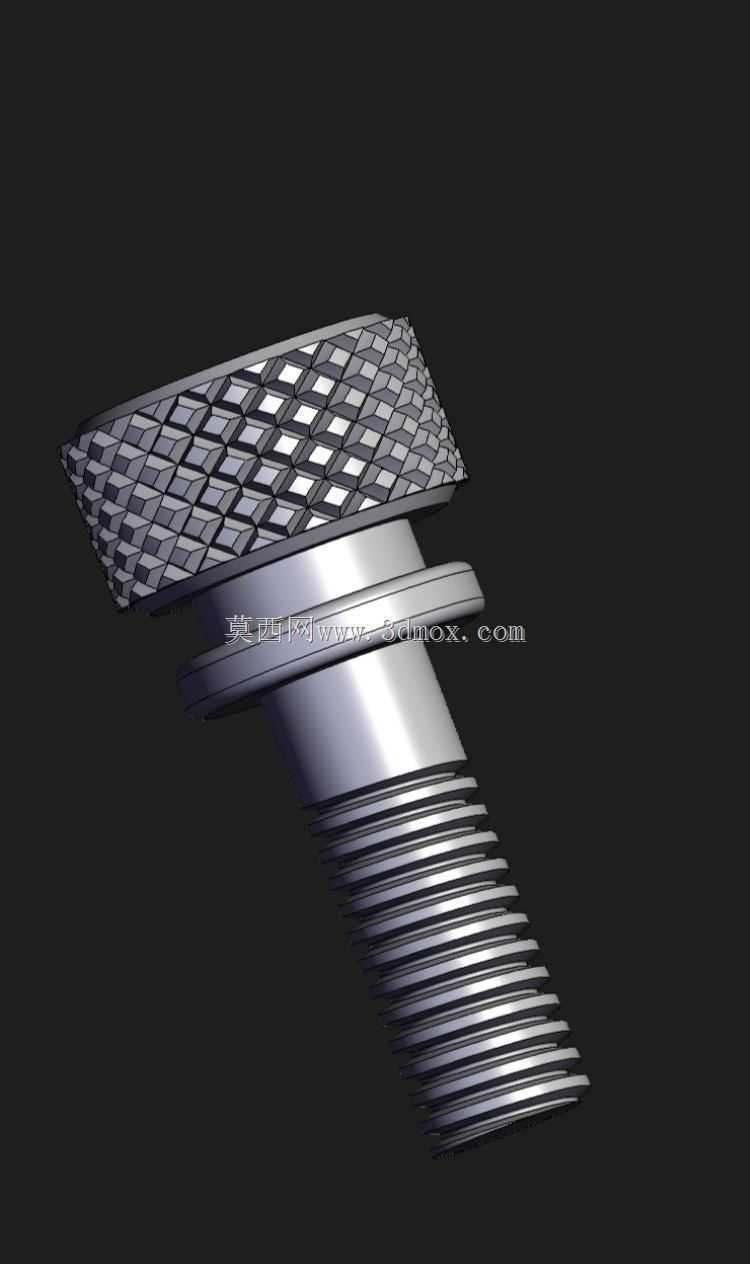

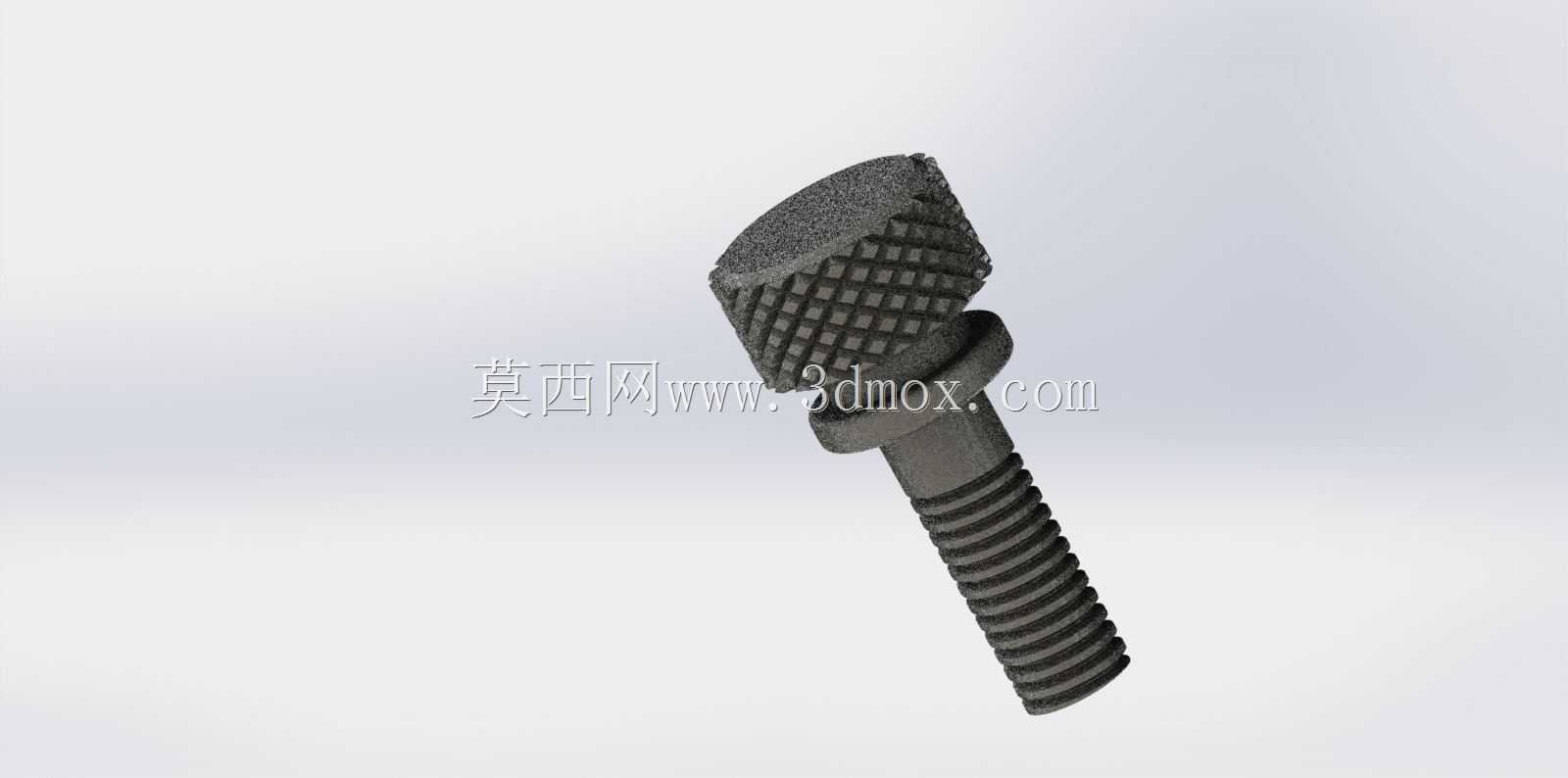

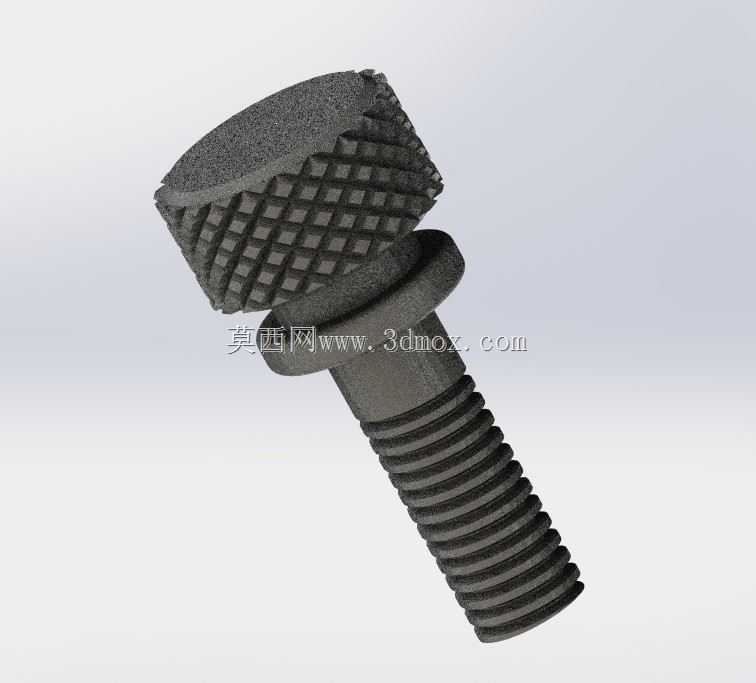

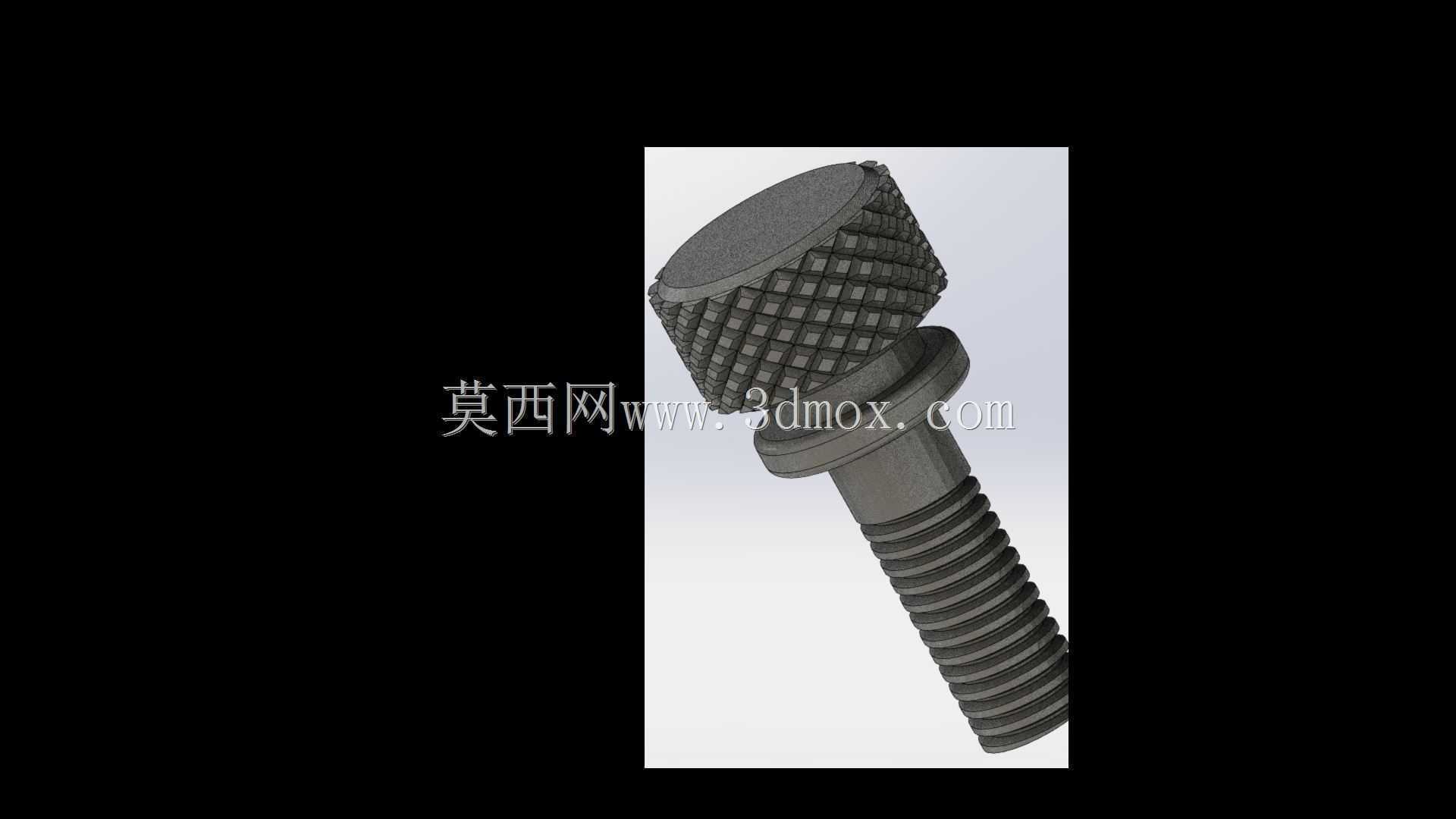

　　这款螺钉的设计逻辑完全围绕手动操作的实际需求展开，头部没有做常规的开槽或者内六角凹坑，而是在圆柱头的外圆周面加工了网纹滚花结构，滚花的纹路深度和齿距是经过实际操作验证的，手指捏持的时候不会因为手上沾了少量润滑油、切削液就打滑，滚花的凸起棱边刚好能和指腹的纹理形成足够的静摩擦力，不需要太大的握力就能拧动螺钉，同时滚花的边缘做了微小的倒角处理，不会像尖锐的直纹滚花那样刮伤手指，长时间调试拧动也不会磨得指腹发疼。头部和螺纹段之间做了一圈直径略小于头部、略大于螺纹大径的轴肩过渡，这个轴肩的作用很关键，一方面是拧紧紧固的时候，轴肩的端面可以直接压在被连接件的表面，相比直接用头部端面压合，轴肩的平面度更容易控制，不会因为头部边缘的毛刺压伤被连接件的漆面或者阳极氧化层，另一方面轴肩可以起到限位作用，当螺钉拧到轴肩端面贴紧被连接件时就到达了安装极限，不会因为拧入过深顶坏内部的零件，尤其是在一些薄壁塑料件、薄铝板的连接场景里，这个轴肩能有效控制拧入深度，避免把被连接件顶穿变形。

　　螺纹段采用的是普通公制粗牙外螺纹，牙型角60度，螺纹的大径、中径公差都按常规紧固螺纹的标准做，适配市面上通用的预制内螺纹孔或者配套螺母，不需要单独定制配套的螺纹件，采购和替换成本都很低。螺纹的收尾段做了合理的退刀结构，不会出现尾牙乱牙的情况，拧入的时候不会因为尾牙变形卡在内螺纹孔里，装配顺畅度有保障。从安装边界来看，这款螺钉的安装空间只需要预留出比头部直径大2到3毫米的操作空间即可，因为不需要扳手转动的空间，手指能伸进去捏住头部就能操作，相比外六角螺钉需要预留扳手的回转空间，能大幅缩小设备的整体安装体积，在小型仪器、手持设备、桌面级工装的紧凑结构里优势特别明显。

　　实际应用场景里，这类螺钉常被用在机床的可调定位挡块上，调试工件位置的时候不需要找内六角扳手，直接用手拧松调整完再拧紧就行，能省不少调试的辅助时间；在一些检测设备的外壳快拆面板上，用这种螺钉不用工具就能快速拆下面板检修内部元件，比快拆卡扣的连接强度更高，不会因为设备振动松脱；还有一些手动夹具的锁紧螺钉，滚花头的设计能让操作人员快速锁紧和松开工件，提升上下料的效率。设计的时候还要注意，滚花头部的直径不能做的太小，太小的话手指捏持的力臂不够，拧不动，也不能做的太大，太大会占用过多的安装空间，一般头部直径控制在螺纹大径的1.8到2.2倍之间是比较合理的，既能保证足够的力臂，又不会过于臃肿。轴肩的厚度也要控制，太薄的话轴肩容易在拧紧的时候变形，太厚的话会增加螺钉的整体重量，也会让螺钉的总长度不必要的增加。另外滚花的形式选网纹而不是直纹，是因为网纹滚花不管手指从哪个方向捏持都能获得均匀的摩擦力，直纹滚花只有顺着纹路垂直的方向摩擦力大，转动的时候容易打滑，在手动操作的场景里网纹的适配性更好。

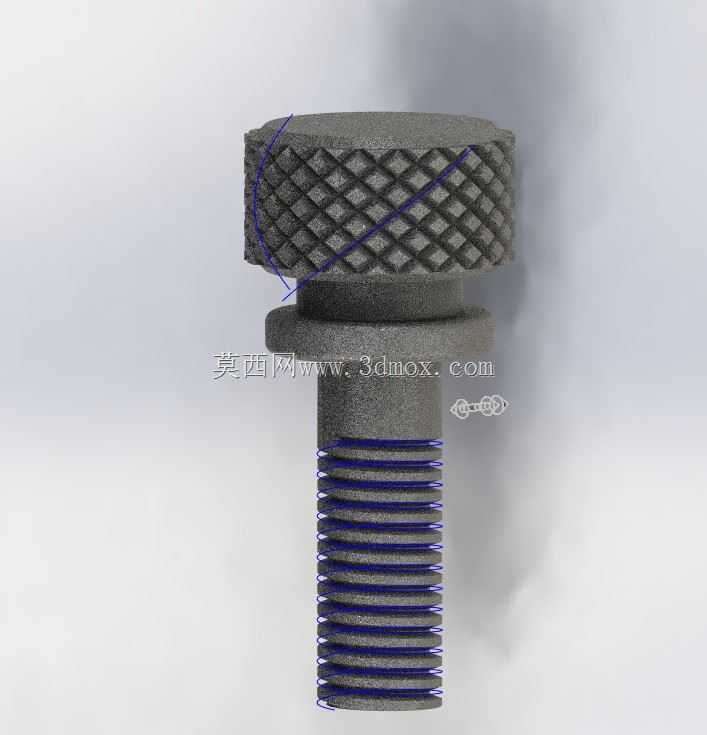

　　做三维建模的时候，滚花部分的建模不需要把每一个滚花齿都做的完全和加工出来的一模一样，只要把网纹的纹理特征、齿深、齿距做准确，就能满足装配干涉检查、外观评审的需求，螺纹部分如果是做整体装配的话可以用装饰螺纹线简化，要是做工程图出加工图的话，再把螺纹的参数标注清楚就行，不用做全细节的螺纹牙型，避免模型过于臃肿影响装配体的运行流畅度。还要注意头部和轴肩、轴肩和螺纹段的过渡圆角，这些圆角虽然小，但是直接影响零件的加工工艺性，没有圆角的话，车加工的时候应力集中，热处理的时候容易在过渡位置开裂，装配的时候也容易因为锐边割伤操作人员，所以这些细节的圆角不能省略，要按实际加工的工艺要求留出来。
