多任务处理数控铣车复合机床三维设计

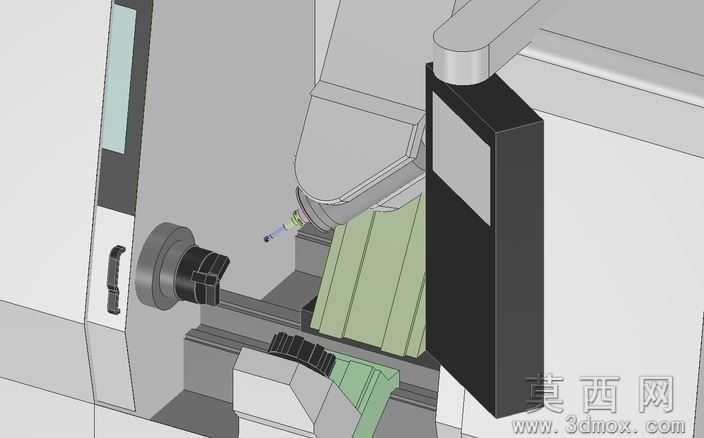

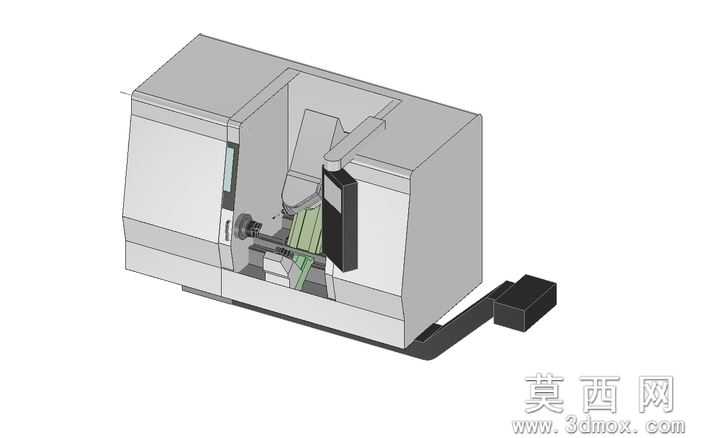

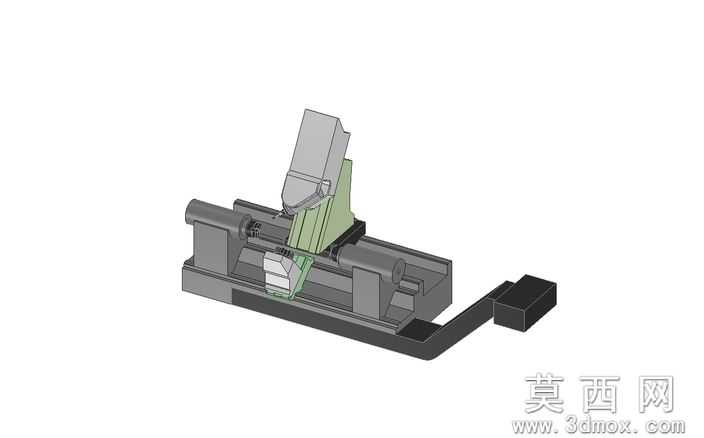

本模型为多任务处理数控铣车复合机床，采用中心工程建模方式完成全结构搭建，建模过程中严格遵循机床实际生产的尺寸比例，对床身主体、主轴单元、多工位刀架、防护外罩、排屑装置等核心部件进行了1:1的特征还原，每一处安装孔位、配合面、运动行程都经过参数化校准，确保各部件的装配关系完全符合真实机床的机械逻辑，无干涉错位问题。参数设计层面，模型针对铣车复合加工的功能需求，对主轴转速适配区间、刀架工位排布、X/Y/Z进给轴行程、尾座顶紧行程等核心参数做了对应设置，同时预留了CAM系统对接的参数接口，可直接匹配加工模拟的参数调用需求，无需额外调整结构尺寸即可完成加工路径的虚拟验证。渲染材质方面，模型对不同部件做了区分化材质设置：床身及外罩采用哑光机床灰铸铁材质，还原真实机床的厚重金属质感；操作面板设置半透明防护屏与哑光按键材质，刀架与加工工位的金属切削部件设置亮面金属材质，排屑装置采用耐磨黑色工程塑料材质，整体渲染效果贴近真实工业设备的视觉表现，可直接用于方案展示、宣传素材制作。结构原理上，该机床整合了车削与铣削的复合加工能力，单台设备即可完成轴类、盘类零件的车外圆、镗孔、铣平面、钻斜孔等多工序加工，无需多次装夹工件，有效减少装夹误差、提升加工效率；床身采用倾斜式排屑结构，加工产生的切屑可顺着斜面滑落至排屑器自动排出，全封闭外罩可阻挡切削液飞溅与切屑飞出，操作侧设置可开合防护门兼顾操作便利性与加工安全性。软件兼容层面，模型提供STEP、IGES、STL等通用三维格式，同时保留SpaceClaim2011版本的原生源文件，可兼容SolidWorks、UG、Pro/E、CATIA等主流三维CAD软件打开编辑，也可直接导入各类CAM加工模拟软件、虚拟调试平台使用，不会出现特征丢失、破面等问题，无需额外修复即可开展后续工作。研发教学应用层面，该模型可作为CAM系统开发的虚拟测试载体，帮助开发人员在软件的机器模拟模块中完成加工路径仿真、碰撞检测、加工节拍优化等开发工作，大幅降低真机测试的成本与风险；同时也可用于职业院校、高校的数控专业教学，帮助学生直观理解复合机床的结构组成、加工原理、工序排布逻辑，也可作为机床企业新产品研发的方案参考模型，用于前期方案论证、结构优化、客户方案展示等场景。
