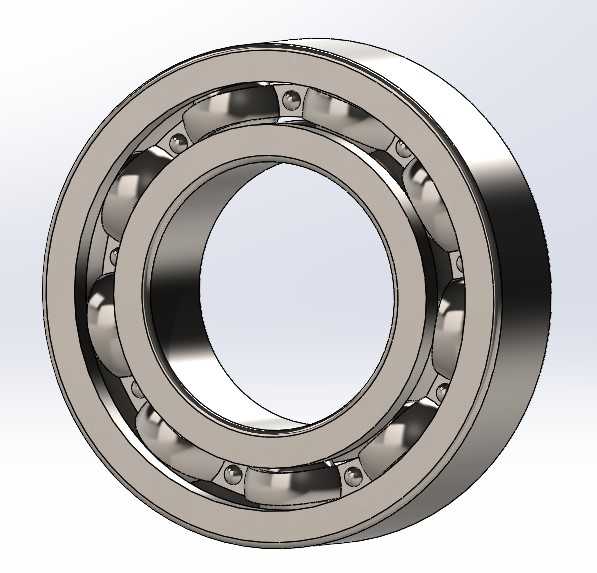

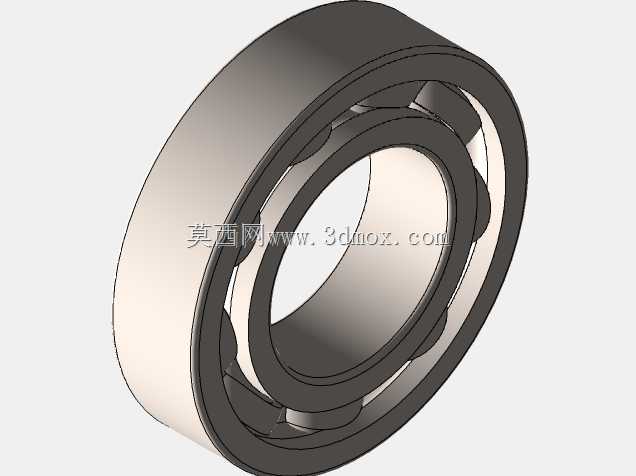

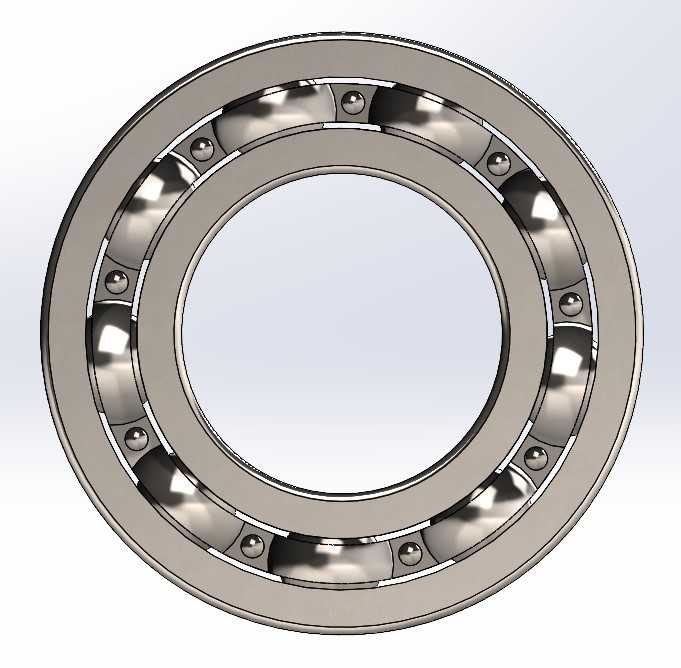

SKF6005型深沟球轴承结构设计

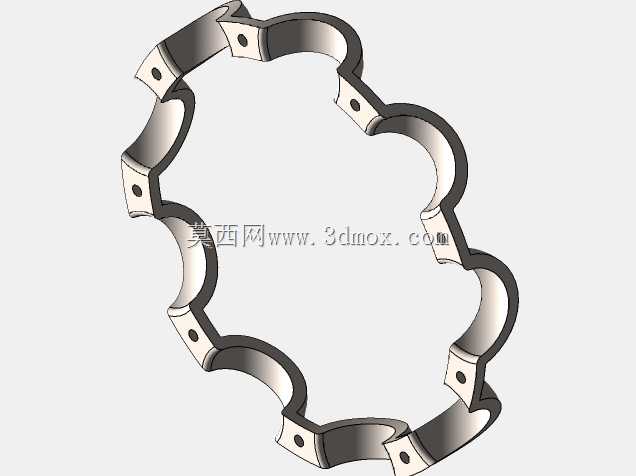

深沟球轴承作为旋转传动系统中应用最为广泛的支撑类零部件，这款SKF6005规格的产品，主要承担径向载荷承载功能，同时可适配一定比例的双向轴向载荷，在各类中小功率传动场景中都能见到它的身影，覆盖工业电机输出端支撑、小型输送设备辊筒转轴、家用机电产品旋转部位、普通机床进给轴辅助支撑、轻工机械传动工位等多个应用场景，是保障旋转部件平稳运转、降低运动摩擦阻力的核心基础零件。从实际使用用途来看，这类轴承的核心作用是为旋转轴类零件提供稳定的径向定位，将轴运转过程中的摩擦系数控制在极低区间，减少动力传输过程中的无谓损耗，同时约束轴的轴向窜动范围，保证轴上配套的齿轮、带轮等传动零件始终处于正确的啮合位置，避免因轴系偏移引发的传动异响、零件磨损加剧、设备精度下降等问题。在功能特性层面，这款6005规格深沟球轴承采用经典的一体式内外圈滚道设计，滚道截面圆弧半径略大于钢球半径，既保证钢球在滚道内顺畅滚动，又能让接触应力均匀分布在滚道接触面上，搭配均匀排布的钢球与冲压成型的保持架，运转过程中钢球不会出现相互挤压碰撞的情况，高速运转时的振动与噪音控制表现优异，能够适应中等转速下的长期连续运转工况，同时具备一定的抗不对中能力，可小幅补偿轴系安装时产生的同轴度误差，降低安装调试的精度要求。从设计思路来看，这款轴承完全遵循深沟球轴承的经典设计逻辑，首先确定内圈内径、外圈外径、轴承总宽度的核心尺寸边界，匹配标准安装位的尺寸公差要求，内圈与轴采用过渡配合实现周向固定，外圈与轴承座孔采用间隙或过渡配合方便拆装维护；滚道曲率参数经过匹配优化，在保证额定动载荷满足使用要求的前提下，尽可能降低钢球与滚道的接触摩擦阻力；保持架采用浪形冲压结构，重量轻、强度足够，能够在运转过程中均匀分隔每颗钢球，引导钢球在滚道内正确运动，避免钢球之间的直接摩擦。在外形尺寸与安装边界方面，这款6005轴承的内径为标准25mm，适配直径25mm的常规转轴安装，外径为47mm，匹配对应规格的轴承座安装孔位，总宽度为12mm，安装时需要预留足够的轴向定位空间，轴肩与座肩的尺寸需要符合安装规范，不能超过轴承内圈与外圈的倒角尺寸，避免安装时轴承无法贴合定位面，同时要保证安装部位的同轴度公差在允许范围内，过大的偏斜角度会导致轴承局部载荷集中，大幅缩短轴承的实际使用寿命。
