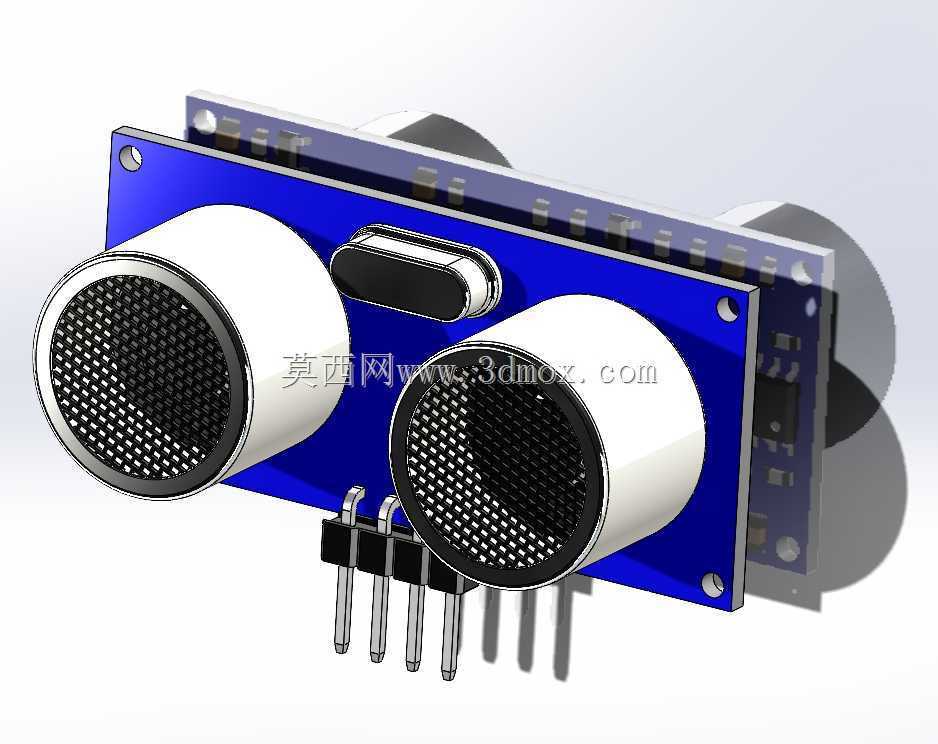

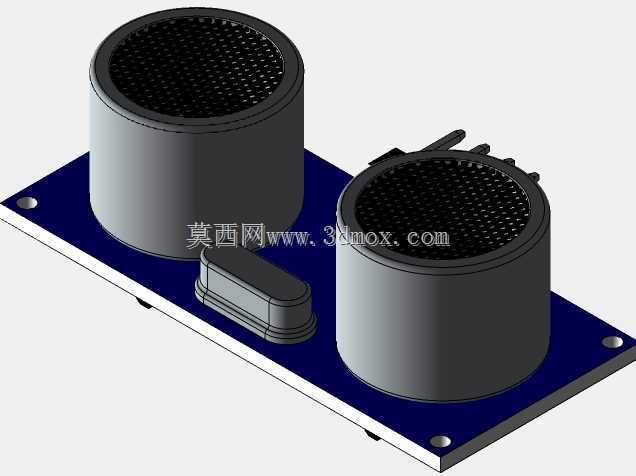

HC-SR04超声波测距传感器结构建模

　　做嵌入式配套结构设计这么多年，接触过的测距类传感部件不算少，HC-SR04这类超声波模块是很多入门级测距场景里绕不开的选型，这次建模的时候最先考虑的不是外观还原度，而是实际装机时的安装适配问题——很多新手做结构的时候容易只照着模块外形画个大概，最后装机才发现接插件干涉、探头安装角度不对，直接影响测距精度。

　　先从实际应用场景说，这类模块最常出现在小型移动机器人避障、智能小车测距、简易液位检测、工位物料有无检测的场景里，不像工业级超声波传感器带金属外壳、防护等级高，这款模块是开源硬件圈最常用的型号，成本低，电路成熟，对结构安装的容错率其实不高。两个圆柱形的超声换能器是核心功能部件，一个负责发射40kHz的超声波脉冲，一个负责接收反射回波，通过时间差计算距离，这就要求建模的时候两个探头的中心距必须严格和实物一致，要是中心距画偏了，实际做安装支架的时候，探头的指向性夹角就会出问题，近距离测距的时候会出现探测盲区变大的问题。

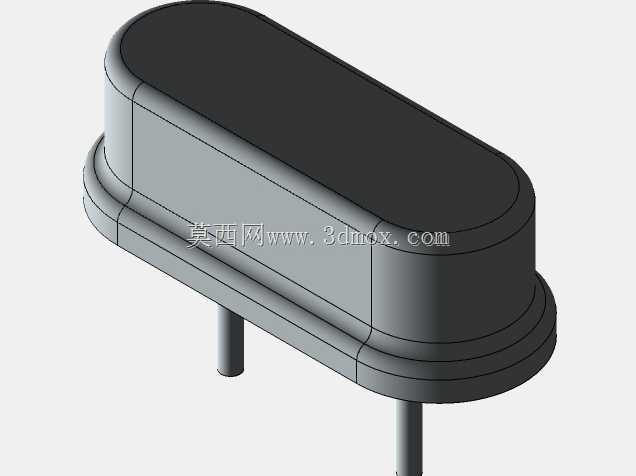

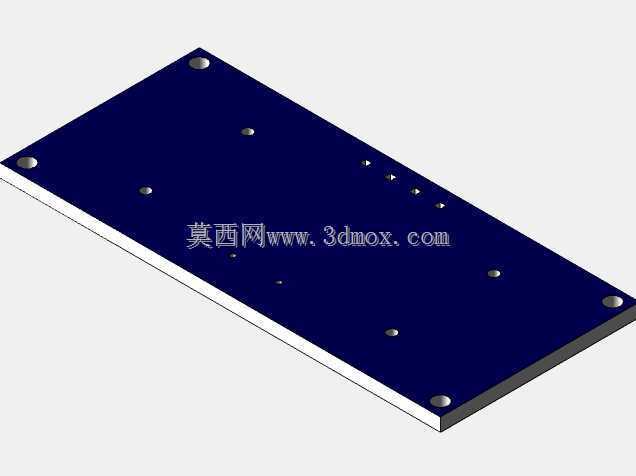

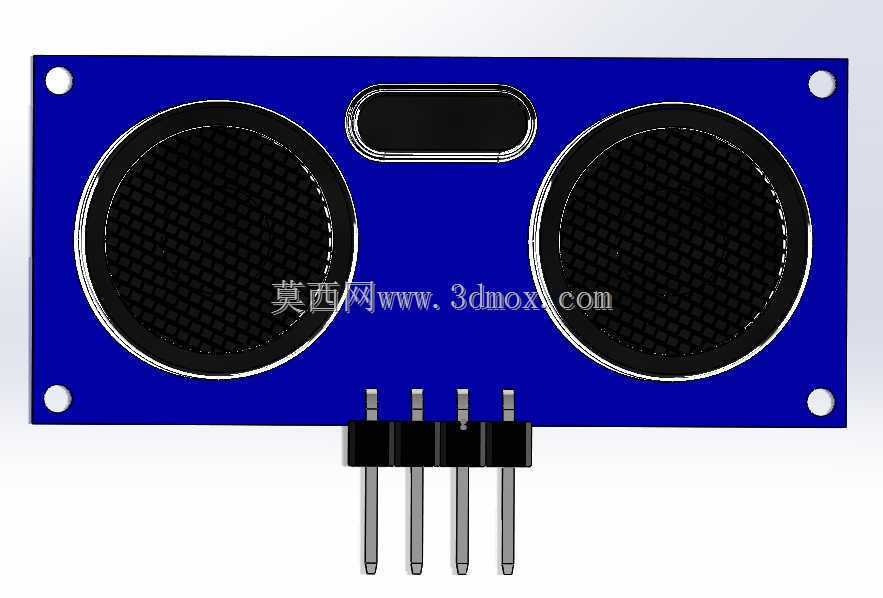

　　建模的时候先从PCB基板开始画，这块蓝色的玻纤板是整个模块的安装基准，板上的固定孔位是第一优先级的尺寸——两个对角的3.2mm安装孔，中心距要和实物完全匹配，很多人做支架的时候喜欢把孔位做大一点留调整量，但实际上如果是批量做设备的话，孔位公差控制在±0.1mm才能保证装配一致性，不需要反复调整模块角度。板上除了两个换能器，还有一个圆柱形的晶振，这个部件虽然不影响功能安装，但如果是做整机的装配干涉检查，这个晶振的高度不能忽略，很多人建模的时候漏掉这个元件，最后装外壳的时候发现晶振顶到外壳内壁，不得不返工修模。

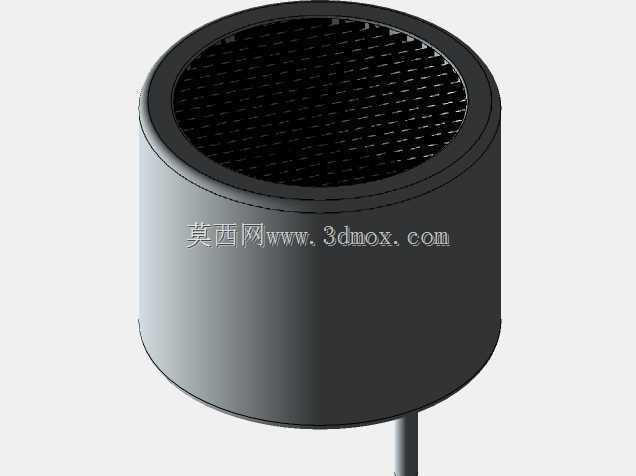

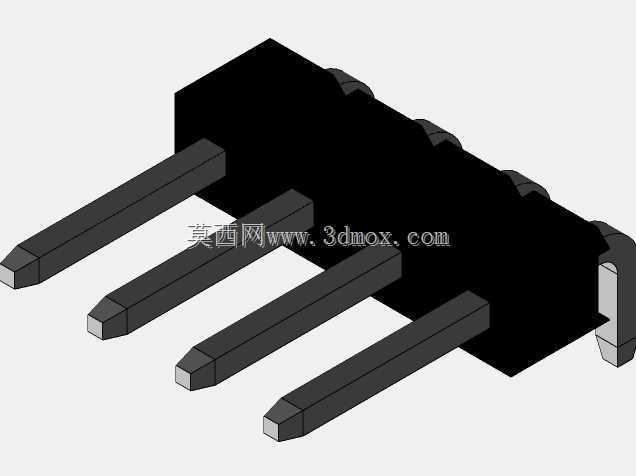

　　再说换能器部分，两个白色的圆柱外壳，前端是网状的声学透声面，这个面的安装平面度很重要，建模的时候要保证两个探头的前端面在同一个垂直于PCB的平面上，要是安装的时候一个探头靠前一个靠后，发射和接收的声轴不平行，测距的线性度会很差，尤其是在20cm到4m的常用测距区间里，误差会超出标称的3mm范围。探头下方的排针接插件是和主控板连接的接口，四个排针的间距是标准2.54mm，排针的伸出长度要准确，因为很多时候模块是直接插在面包板或者主控板的排母上，要是排针长度画短了，插不到位会出现接触不良，画长了又会在背面突出太多，占用不必要的安装空间。

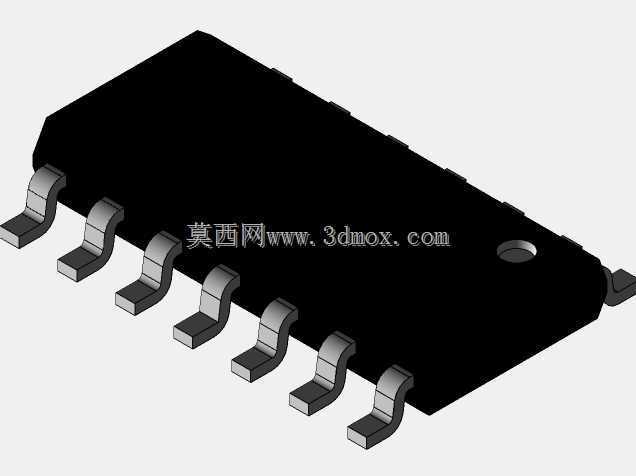

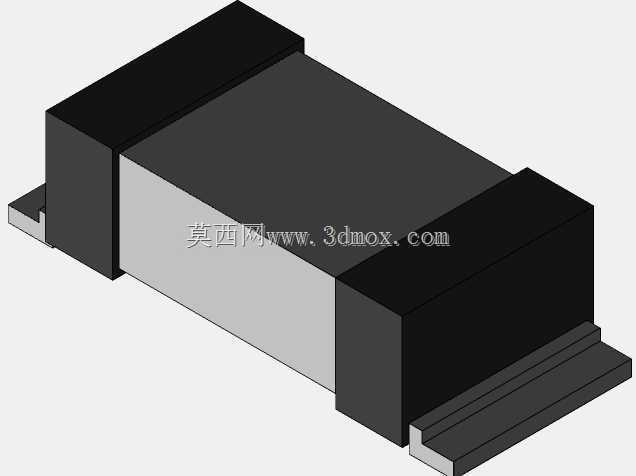

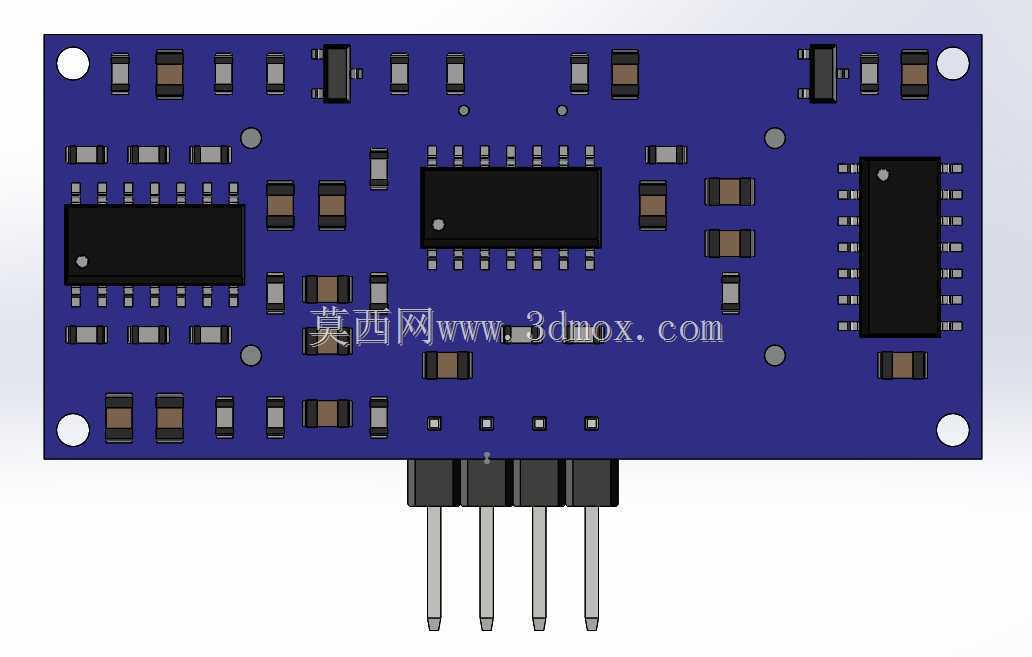

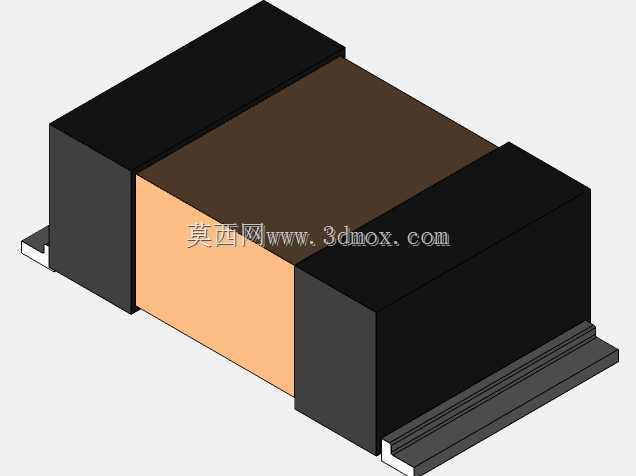

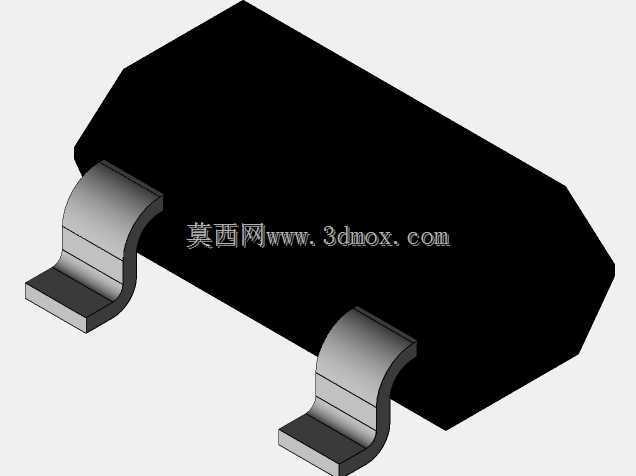

　　设计安装结构的时候，要注意探头周围不能有突出的结构件遮挡声锥，超声波的探测角大概是15度左右，也就是说在探头前方，沿着声轴往外，每远离10cm，探测范围的直径就会扩大大概5cm，所以建模的时候，模块前方的支架结构不能伸进这个锥形区域里，不然会出现固定的反射杂波，导致模块一直误判前方有障碍物。另外模块的背面是贴片元件，没有太高的突出部件，所以安装的时候既可以用螺丝从正面固定，也可以用背胶从背面粘贴，不过如果是在有振动的设备上使用，还是建议用螺丝固定，避免长期振动导致模块移位，影响测距精度。

　　从尺寸边界来说，整个模块的总宽度大概在45mm左右，高度在20mm上下，安装的时候要预留出接线的空间，尤其是排针位置，如果是用杜邦线连接的话，插头部分会在排针背面突出大概8mm的长度，这个空间在做结构布局的时候必须提前留出来，不然线插上去之后会顶到后面的结构件。还有模块的工作电压是5V，虽然这是电气参数，但结构设计的时候要注意和高压部分的隔离距离，不要把模块和交流220V的走线靠太近，避免电路干扰导致测距数据跳变。

　　很多人做这类电子模块的建模，容易把重点放在外观渲染上，把PCB的丝印、元件的颜色做的很逼真，但实际对结构设计有用的安装尺寸、干涉边界、公差配合反而做的很粗糙，其实这类模型的核心价值是给结构设计提供准确的装配参考，不管是做机器人的外壳开孔，还是做固定支架的设计，都能直接用模型来做干涉检查，不用每次都拿实物去比对测量。比如做智能小车的车头安装位，只要把这个模型装配进去，就能直接算出探头距离地面的高度，避免地面反射的杂波影响测距，一般来说探头安装高度距离地面10cm以上，就能有效减少地面回波的干扰，这些细节在建模的时候如果能把安装基准做准确，后续的结构设计就能少走很多弯路。

　　另外要注意的是，两个换能器和PCB板之间是有轻微的高度差的，换能器是通过引脚焊接在PCB上的，本体比PCB表面高出大概12mm，这个尺寸如果画错了，做前面板开孔的时候就会出现要么探头伸不出去，要么开孔太大留缝隙的问题。前面板的开孔直径要比换能器外径大0.5mm左右，方便装配的时候调整角度，同时开孔边缘要做倒角，避免刮伤换能器的白色塑料外壳。如果是在户外或者多尘的场景使用，还可以在探头前面加一层防尘的透声薄膜，建模的时候也要把薄膜的安装空间预留出来，薄膜距离探头前端面大概1mm的距离就可以，不能贴太紧，不然会影响超声波的发射和接收灵敏度。
