多接口弹簧压紧式单片离合器结构设计

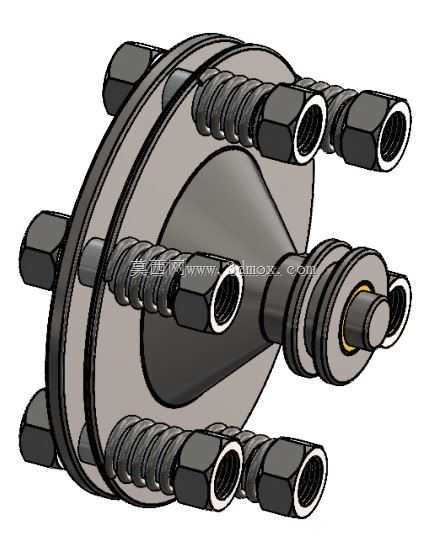

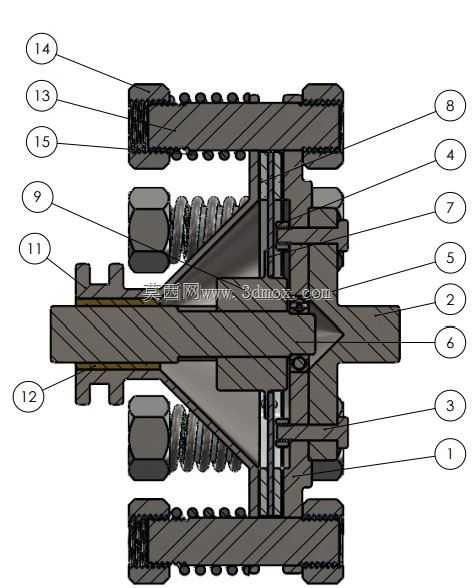

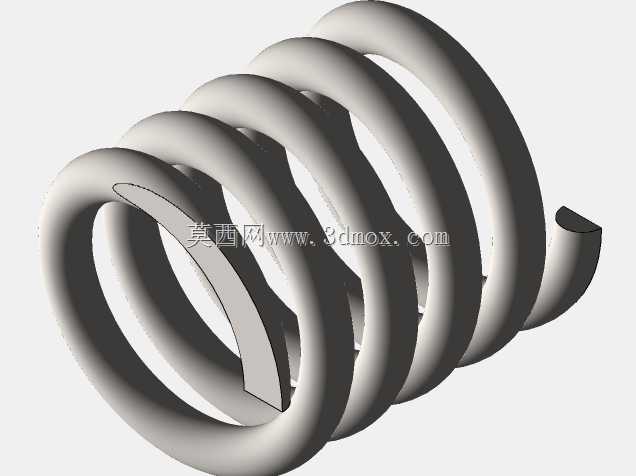

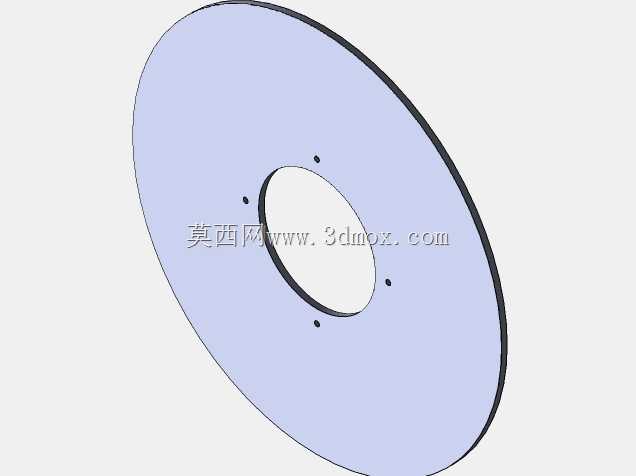

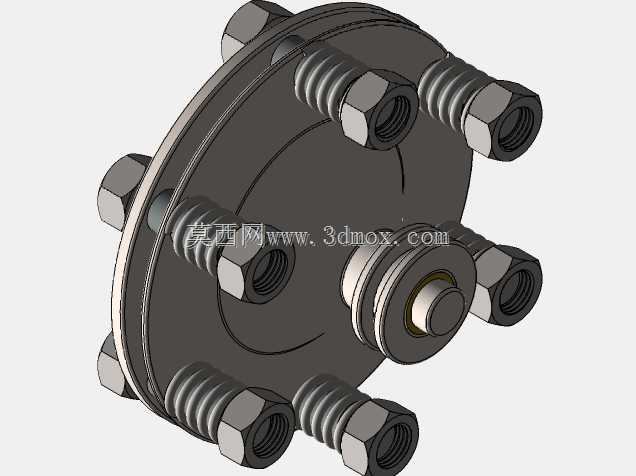

这款单片离合器主要应用于中小功率传动系统的动力通断控制场景，常见于小型工程机械、农用作业设备、轻型传动试验台以及部分专用机床的进给传动链路中，核心作用是在传动系统运转过程中，实现主动端与从动端之间的动力平稳接合与彻底分离，满足设备换挡、负载启停、过载保护等实际工况需求。从实际用途来看，该离合器依靠摩擦面的压紧摩擦力传递扭矩，当压紧机构施加足够压力时，主动盘与从动摩擦片紧密贴合，动力从输入端完整传递至输出端；当压紧力解除时，主从动部件之间产生间隙，动力传递完全切断，避免后端负载随主动端持续运转。在功能特性上，这款结构采用周向均匀布置的螺旋弹簧作为压紧元件，相比膜片弹簧结构，螺旋弹簧的压紧力调节范围更宽，可通过更换不同刚度的弹簧适配不同扭矩等级的传动需求，同时周向多组弹簧的布置方式能让摩擦面受力更均匀，减少局部偏磨问题，延长摩擦片的使用寿命；结构上设置的多组外接接口可适配不同规格的传动管路或操纵连杆，既支持机械杠杆式操纵，也可拓展外接液压、气动操纵组件，适配不同设备的操纵系统布局。设计思路上，整体采用同轴式布局，主动盘、从动盘、压紧弹簧、操纵组件均围绕中心传动轴布置，保证运转过程中的动平衡性能，避免高速运转时产生额外的径向振动；压紧弹簧采用内嵌式安装在主动盘的周向安装座内，既对弹簧起到防护作用，避免外界粉尘、油污侵入弹簧配合间隙导致卡滞，也能控制整体径向尺寸，避免结构过于臃肿。从外形尺寸与安装边界来看，整体为圆盘式结构，轴向尺寸紧凑，可适配安装空间轴向长度受限的传动链路；周向均匀分布的螺栓安装座可直接与主动端飞轮、连接法兰对接，中心输出轴孔采用标准轴径配合尺寸，安装时无需额外定制转接法兰，可直接匹配常规规格的传动转轴；安装时需保证主动端与从动端的同轴度误差在允许范围内，避免摩擦片偏载导致的打滑、磨损不均问题，同时周向的操纵接口预留足够的连杆运动空间，避免操纵过程中部件与周边机架产生运动干涉。
