杠杆式手动快速夹紧工装夹具结构

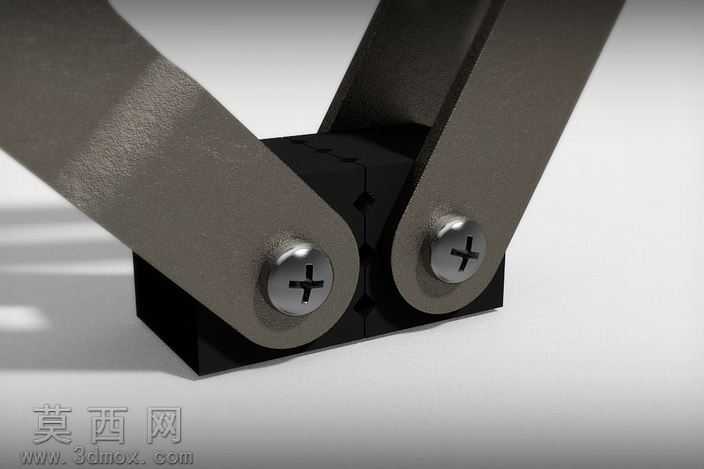

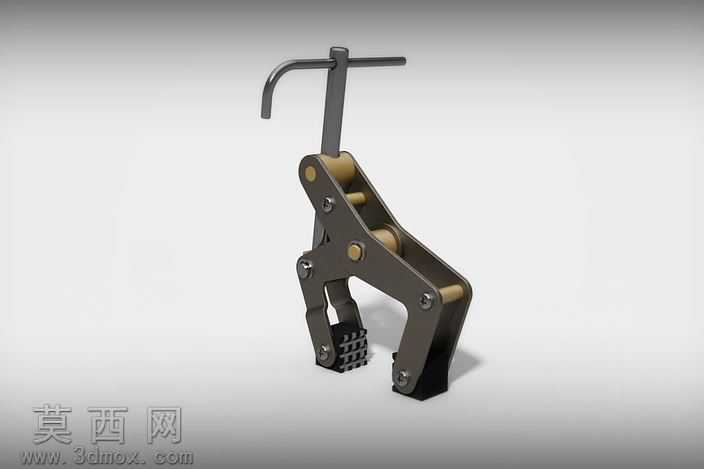

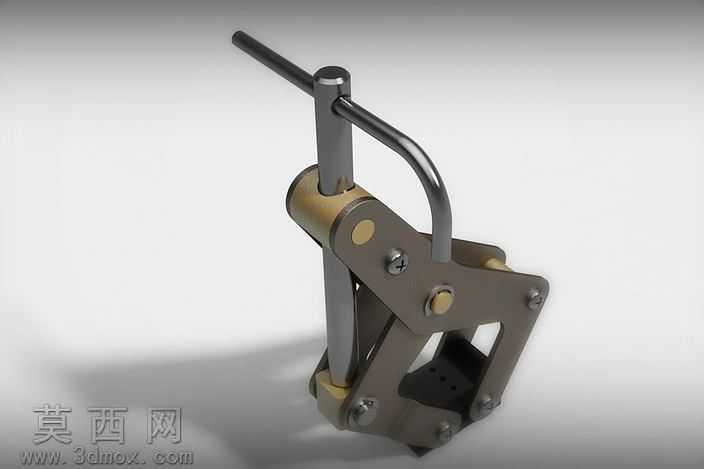

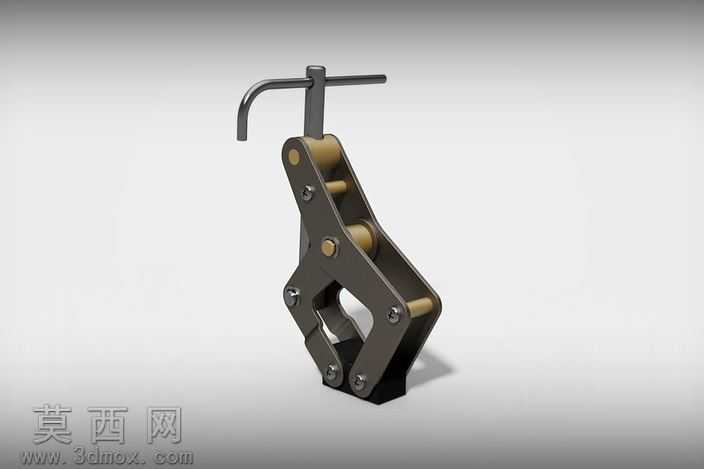

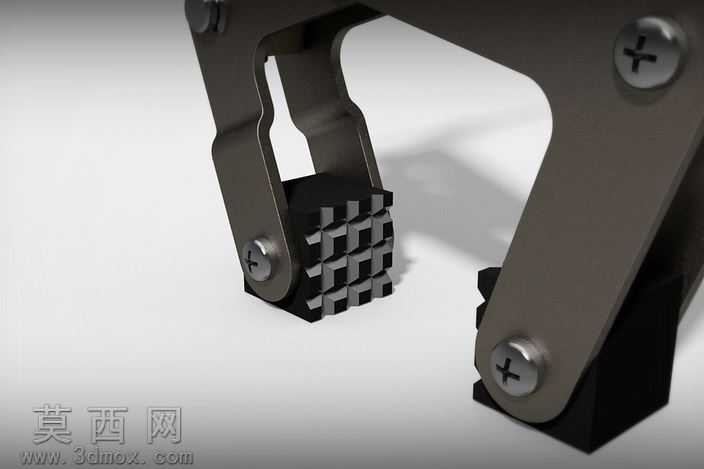

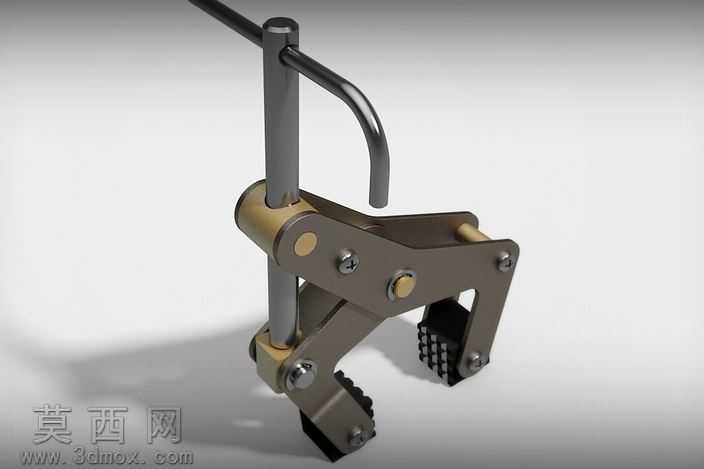

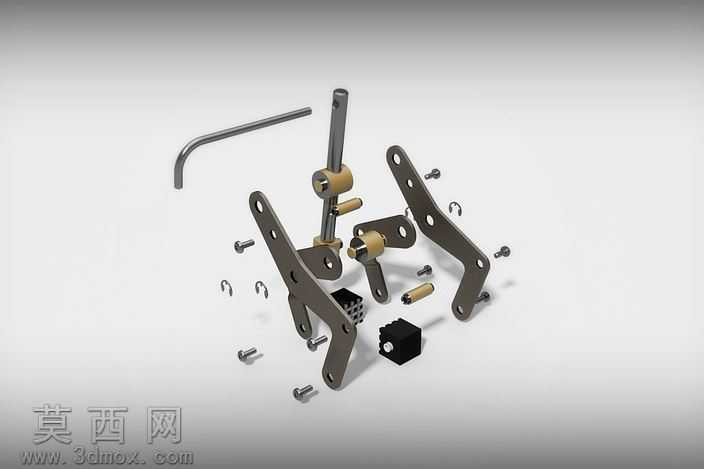

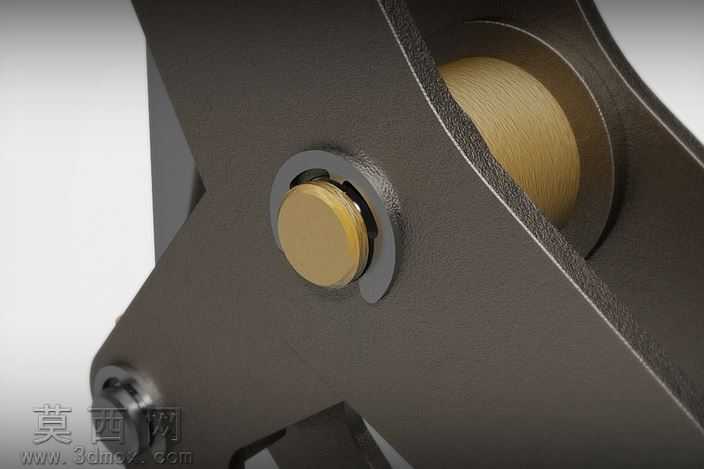

本作品为杠杆式手动快速夹紧装置，整体采用多连杆复合杠杆结构实现夹紧动作，建模过程严格遵循机械加工零件的实际公差配合要求，对每一处铰接转轴、限位结构、夹持端面都做了精准的尺寸还原。建模阶段先完成核心受力构件的草图绘制，通过几何约束确定各连杆的铰接点位置，保证手柄扳动时的行程与夹紧力输出符合手动操作的施力习惯，避免出现死点或者夹紧行程不足的问题。材质渲染环节针对不同零件做了区分处理：主体受力的金属夹臂采用哑光钢材材质，还原冷轧钢冲压折弯后的表面质感，边缘做了细微的倒角处理避免应力集中的视觉表现；铰接部位的铜套采用黄铜金属材质，突出耐磨构件的材质差异；手柄部位的弯杆做了镀铬亮面金属处理，还原手动操作件的光滑握持质感；夹持端面的防滑齿块做了发黑处理，搭配细密的齿形纹理，还原防滑夹紧的功能特征；所有铰接位置的紧固件都还原了内六角螺丝的真实结构，螺丝头部的内六角凹槽、螺纹段的牙型都做了细节刻画，没有省略标准件的结构细节。结构设计上采用了省力杠杆的力放大原理，操作人员只需扳动上部的弯形手柄，通过多组连杆的力传递，就能在下端夹持口输出足够的夹紧力，夹持口的两个接触块采用可更换式设计，能够根据不同被夹持工件的材质更换不同齿形或者软质接触块，避免夹伤工件表面；装置上部的竖杆结构用于将整个夹具固定在工作台或者工装架上，配合锁紧结构可以快速调整夹具的安装高度与固定位置。渲染阶段采用柔和的工作室光源，在浅灰色背景下突出夹具本身的金属质感与结构层次，阴影做了柔化处理，清晰展现各构件之间的装配关系与运动逻辑，整体模型完整还原了手动夹紧装置从操作端到执行端的全部传动路径，每一处活动构件的运动间隙都做了合理设置，能够直观展示夹具的工作原理与装配方式。
