哈芬槽式预埋锚铁构件三维设计

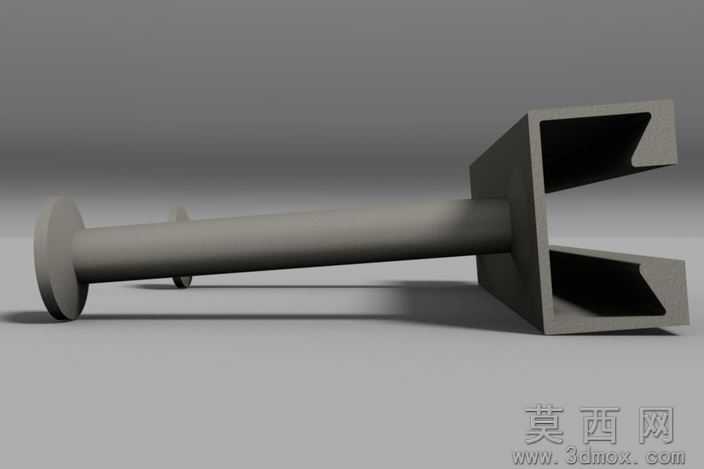

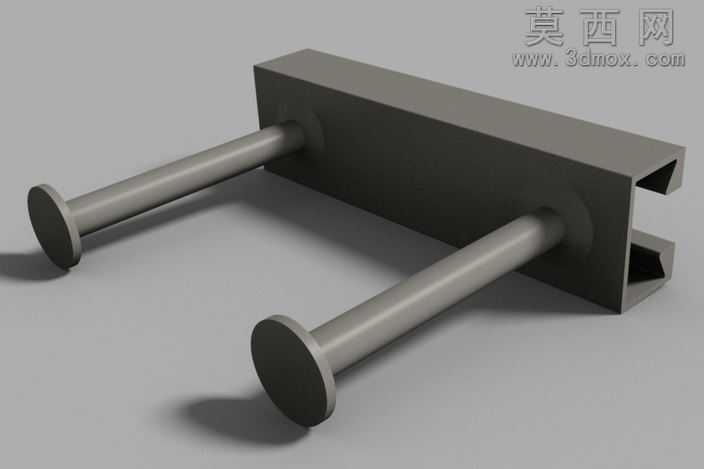

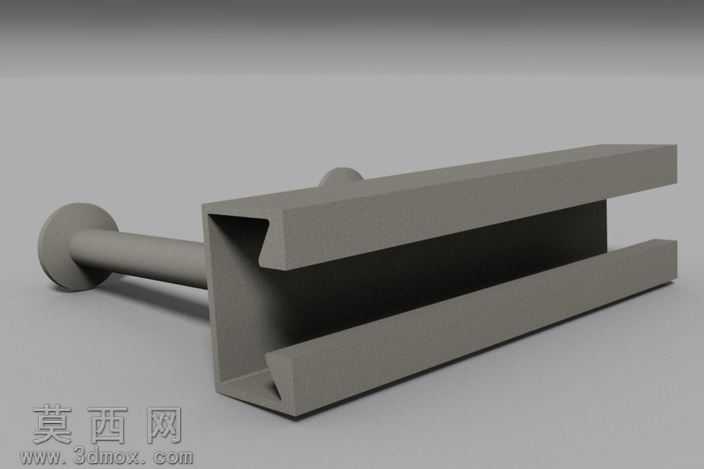

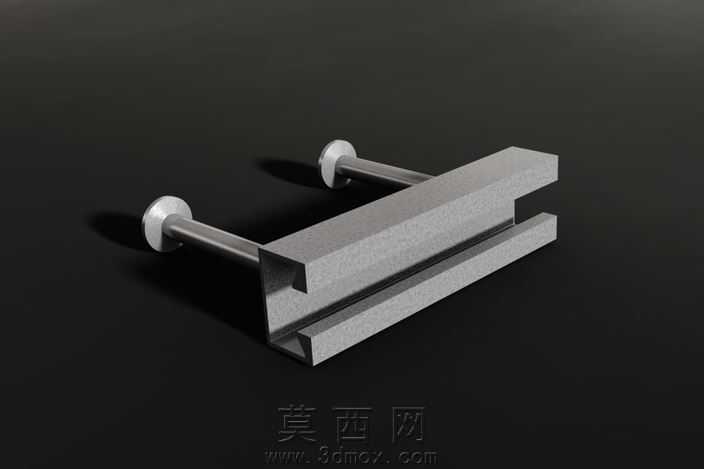

本模型为哈芬槽式锚铁构件，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循预埋锚固构件的实际尺寸比例，对槽体的C型开口结构、背部锚固杆的同轴度、端头圆帽的限位结构都做了精准的特征还原。建模初始阶段先绘制槽体的截面轮廓草图，通过拉伸命令生成基础槽身，再对槽口的内翻边结构做倒角与壁厚抽壳处理，保证槽体的内部空腔尺寸符合配套T型螺栓的安装容差要求；两根平行布置的锚固杆采用旋转凸台命令生成杆身主体，端头的圆帽限位结构通过二次拉伸加圆角过渡完成，再通过装配约束将锚固杆与槽体背部的定位基准面对齐，保证两根锚固杆的平行度误差控制在合理范围内，还原实际构件的焊接装配定位逻辑。材质渲染阶段，为槽体与锚固杆赋予热轧碳钢材质，调整材质的粗糙度参数至哑光金属质感，添加细微的氧化层纹理与表面磨砂质感，还原热轧钢材的真实表面状态；场景布光采用三点布光法，主光源从侧上方45度投射，打出构件的结构阴影突出槽体的凹凸层次，辅光源补亮暗部避免结构细节死黑，顶光勾勒构件的顶部轮廓线，最终渲染出的效果清晰展现C型槽的内槽结构、锚固杆与槽身的连接位置、端头圆帽的形态。设计思路上，该锚铁作为金属结构混凝土基座的铁路预埋配件，建模时充分考虑其使用场景：厚壁铁路路基的混凝土锚固需求，因此特意强化了锚固杆与槽身连接部位的结构表现，还原构件承受纵向、横向荷载的受力结构特征，模型预留了dwg、IGES等通用格式的导出适配性，可直接用于工程排布演示、安装工艺模拟、仓储场景搭建等用途，构件的所有棱角都做了符合实际生产的圆角处理，避免出现现实加工中不存在的尖锐直角，保证模型的工程实用性与结构真实性。
