轨道锚固夹紧装置结构设计

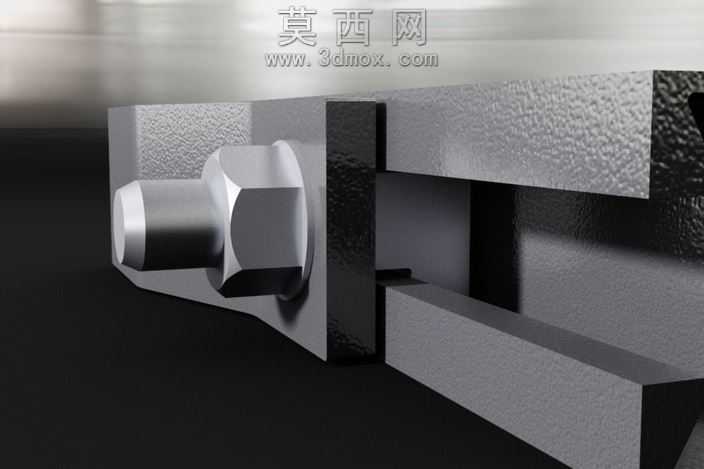

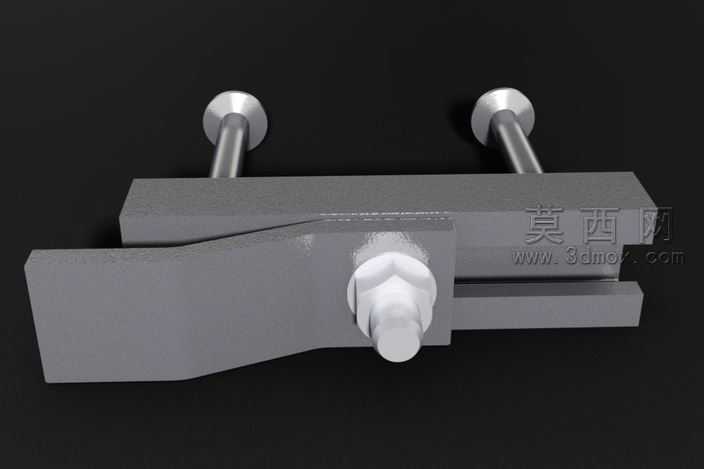

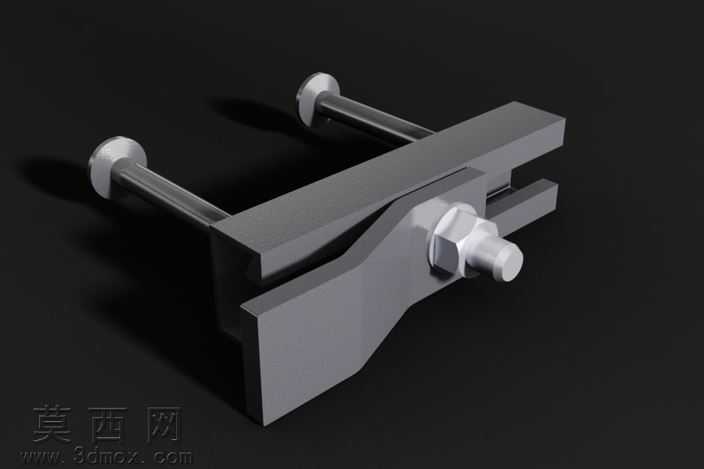

本模型为轨道锚固夹紧装配结构，采用三维参数化建模方式完成整体设计，建模过程中严格遵循机械装配的公差配合逻辑，对各部件的装配关系做了精准约束。整体结构由夹座主体、两根锚固拉杆、锁紧螺栓组件三个核心部分构成，夹座主体采用对称式开槽结构，开槽尺寸与轨道底部的安装翼缘尺寸完全匹配，能够实现与轨道的贴合定位，夹座外侧设置有与锁紧螺栓适配的凸台结构，凸台处做了加厚处理以提升受力强度，避免夹紧过程中出现结构变形。锚固拉杆为长杆带端头结构，端头为圆形挡头设计，能够在混凝土基座预埋孔内实现轴向限位，杆身部分做了光滑圆柱面处理，减少装配时的摩擦阻力，保证安装过程顺畅。锁紧螺栓组件包含六角螺母与配套螺栓，螺栓头部做了圆柱凸台设计，与夹座的定位槽适配，拧紧螺母时能够带动夹座产生夹紧力，将轨道与混凝土基座牢牢固定为整体。渲染阶段采用金属哑光材质模拟实际的碳钢加工质感，对夹座的棱边做了微小倒角处理，还原真实五金件的加工工艺特征，场景采用深色背景配合定向打光，清晰呈现各部件的结构层次与装配关系，阴影效果做了柔化处理，既突出金属部件的立体感，又不会过度遮挡结构细节。设计过程中充分考虑了现场安装的操作便利性，锚固拉杆的长度预留了足够的混凝土基座预埋调节量，夹座的开槽宽度做了合理的公差冗余，能够适配一定范围内的轨道尺寸偏差，整体结构无复杂异形部件，所有零件均可采用常规机加工工艺生产，具备良好的工艺可行性与结构可靠性，能够满足仓库等场景下的轨道固定安装需求，可直接用于安装方案演示、加工工艺参考以及装配教学使用。
