转向驱动MK3磁性限位开关支座轮罩组件

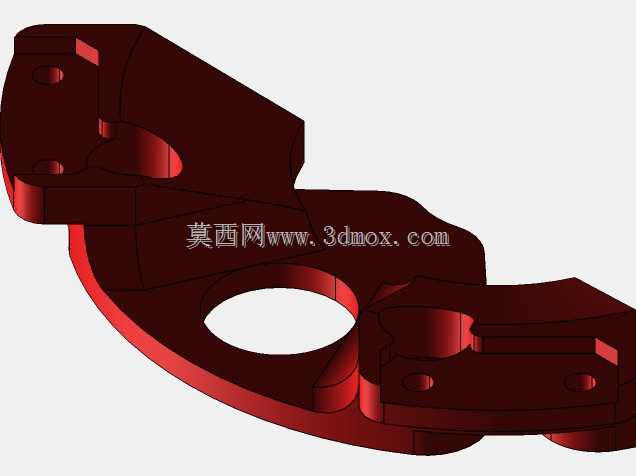

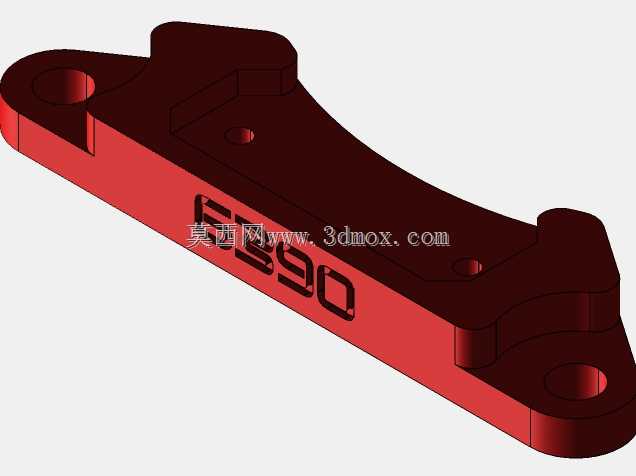

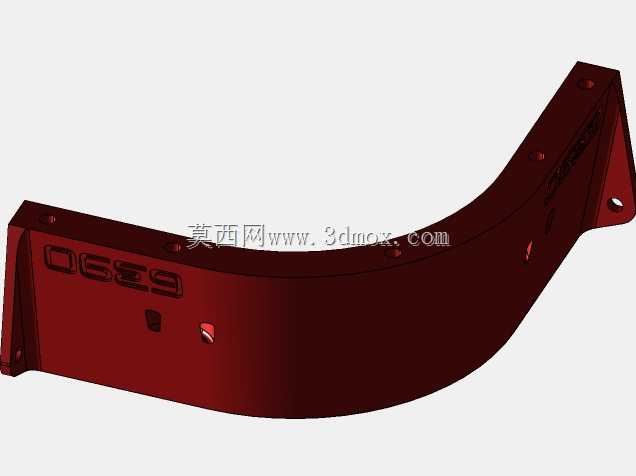

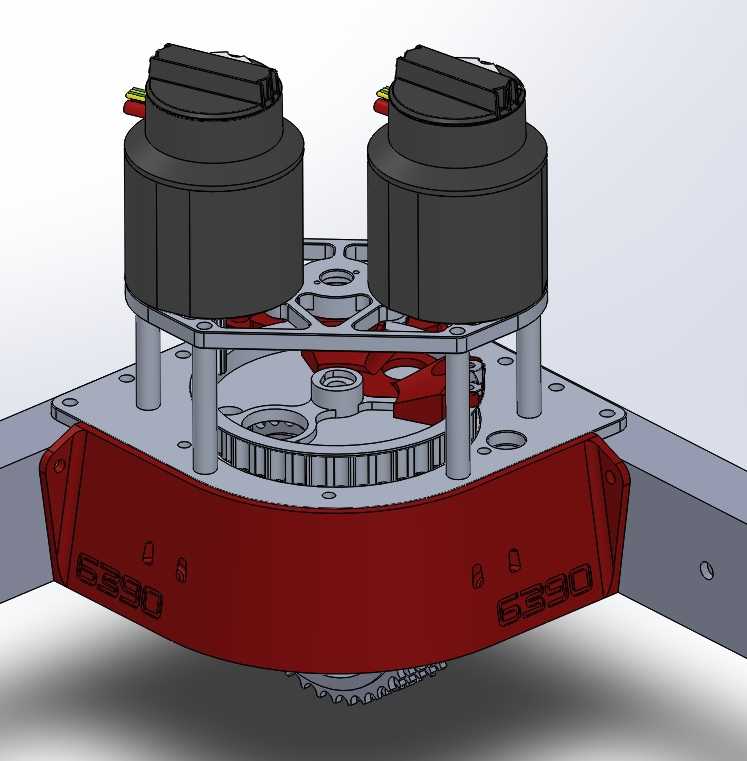

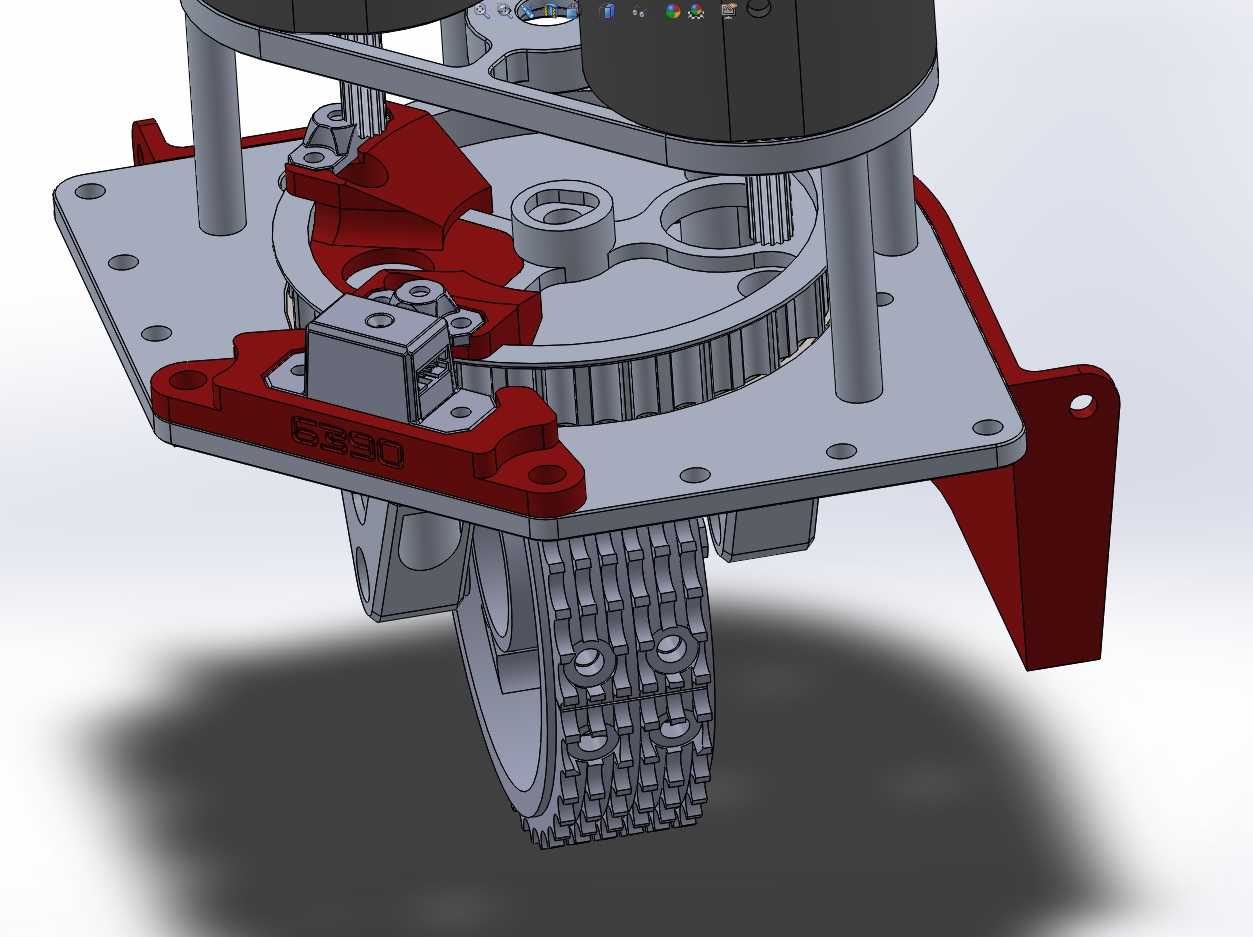

该组件主要应用于竞技类移动机器人的转向驱动模块场景，是MK3 swerve转向驱动单元的配套定位防护部件，适配轮径2英寸的Hephaestus系列转向驱动模块，可在机器人高速移动、转向、急停等工况下，为驱动单元提供精准的归位定位基准与结构防护。在实际使用场景中，这类转向驱动模块多用于FRC等机器人竞赛的全向移动底盘，单台底盘通常配置四套该类转向驱动单元，可实现底盘任意方向的平移、原地旋转等复杂移动动作，而磁性限位开关支座的核心作用，是为每个转向模块提供机械归零的触发基准，帮助模块在开机自检、失位复位时快速对齐初始角度，避免转向角度偏差导致的底盘运动轨迹偏移、轮组卡滞等问题。从功能特性来看，该组件分为磁性限位开关支座与车轮防护轮罩两部分，支座部分预留了标准的磁铁安装位，采用非接触式磁感应触发方案，相比传统机械接触式限位，不存在物理磨损问题，可承受竞赛场景下高频次的复位触发动作，使用寿命更长，同时磁铁安装位设计为可适配齿圈内侧或外侧两种安装形式，无需考虑底盘布线、车架纵梁的连接侧位置，大幅降低了底盘整体布局的设计难度。轮罩部分采用贴合转向驱动主板外形的弧面轮廓设计，可完全覆盖轮组上方的驱动齿轮、传动齿圈等外露运动部件，避免竞赛场地内的线束、碎屑、场地凸起结构卡入传动间隙造成驱动故障，同时轮罩预留了与底盘底板、车架纵梁的连接孔位，可直接通过标准紧固件完成固定，无需额外设计转接支架。从设计思路来看，整套组件的所有零件均适配3D打印加工工艺，壁厚设置均匀，无大角度悬垂结构，无需添加大量支撑即可完成打印，降低了零件的加工成本与后期处理工作量，安装边界方面，支座的安装孔位完全匹配MK3转向驱动模块的原有安装点位，无需对原有驱动模块进行打孔、切削等二次加工，轮罩的下沿高度高于轮组最大压缩行程时的最低点，不会干涉轮组的上下跳动与转向动作，整体安装后不会超出原有驱动模块的横向、纵向安装边界，可直接替换原有无防护、无限位的驱动模块安装结构，适配各类采用MK3 swerve驱动方案的全向移动机器人底盘升级与组装需求。
