剪叉式升降机装配结构三维设计模型

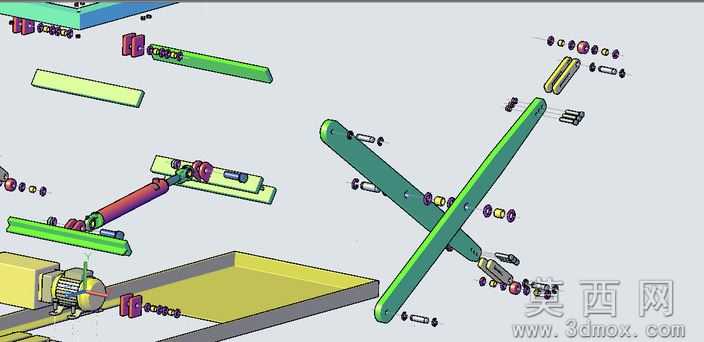

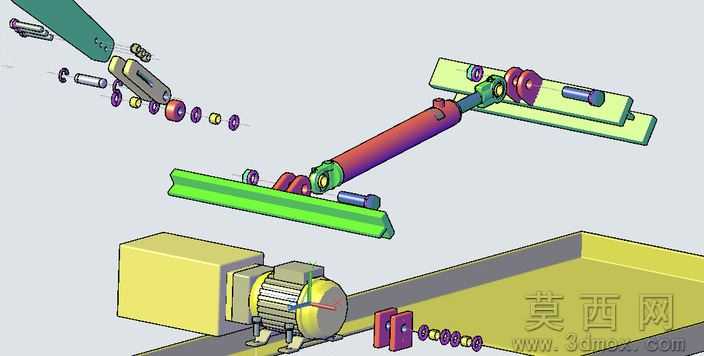

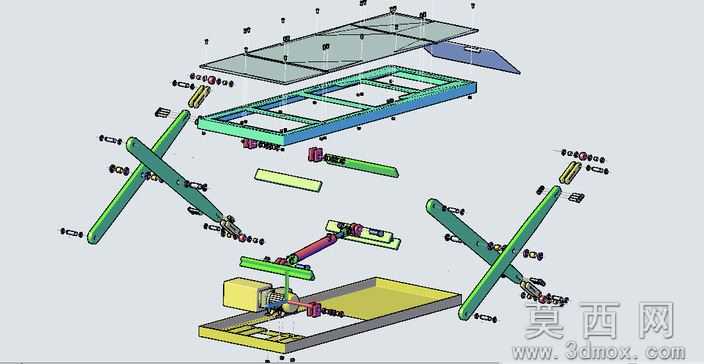

本模型为剪叉式升降机完整装配三维设计成果，建模阶段遵循自底向上的装配设计逻辑，首先完成所有非标零部件的独立建模：依次绘制上下承载平台的框架型材、剪叉臂杆、铰接销轴、驱动液压缸、底部基座、滑动导轨副、端部限位挡板等零件，建模过程中对每一个零件添加精准的几何约束，对铰接孔位、安装面、配合端面设置统一的基准参考，保证后续装配无干涉错位。参数设计层面，模型以额定承载1吨的作业需求为核心依据，设定剪叉臂展开最大高度为3米，收拢状态整机高度不超过0.4米，上下平台尺寸匹配常规工位作业的承载范围，铰接销轴的直径参数按照剪切强度校核结果设定，液压缸行程参数与剪叉臂的摆角范围做联动约束，所有驱动参数可直接修改调整，快速适配不同承载、不同升降行程的定制化设计需求。渲染材质环节，模型对不同部件匹配对应工业材质属性：结构框架件赋予哑光钢材材质，铰接销轴赋予调质合金钢的金属光泽材质，液压管路赋予高压橡胶材质，操作按钮与防护部件赋予工程塑料材质，平台防滑表面赋予花纹钢板纹理，爆炸视图模式下对不同层级零件做区分化色彩标识，清晰展现各部件的装配层级与位置关系。结构原理上，本模型采用经典双组剪叉臂对称布局，通过液压缸驱动中间铰接轴的位置变化，带动剪叉臂完成交叉张合动作，实现上部平台的垂直升降，滑动副设置在剪叉臂与上下平台的连接端，配合铰接转动副保证升降过程的运行平稳，限位结构设置在最大升高与最低收拢位置，避免超行程运行带来的结构损坏，整体结构受力均匀，承载稳定性强。软件兼容层面，模型原生基于SolidWorks平台搭建，保留完整的特征树、装配配合关系与参数化驱动尺寸，可直接在对应版本SolidWorks中打开编辑，同时支持导出为STEP、IGS等通用三维格式，兼容UG、Pro/E、AutoCAD等主流机械设计软件，导出的二维工程图可直接用于生产加工的图纸参考。研发教学应用层面，模型附带完整的爆炸视图展示，可清晰呈现剪叉式升降机的全部装配关系与零件组成，既可以作为起重装卸设备研发设计的参考原型，帮助设计人员快速完成同类型设备的方案迭代，也可作为机械制图、机械原理课程的教学案例，帮助学生理解剪叉升降机构的运动原理、装配逻辑与机械结构设计思路，还可用于新员工的设备结构培训，直观展示升降机的内部构造与维护点位。
