带滚花旋钮弹簧复位式快接锁紧调节杆

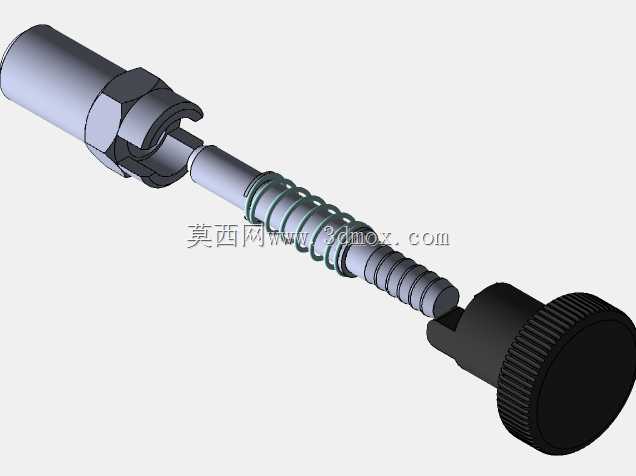

该款带弹簧复位结构的快接锁紧调节杆，主要应用于工业设备的工位微调、工装夹具的快速锁紧、小型气动液压回路的手动触发调节场景，也可适配检测设备的测头伸缩调节、自动化产线的挡料定位机构中，作为手动触发的直线调节执行部件使用，能够在狭小安装空间内完成精准的直线位移调节与位置锁定，适配需要频繁手动调整、操作后自动复位的工位需求。产品整体为同轴直线式结构，左端为快插式锁紧接头，采用开瓣式卡接结构配合六角锁紧螺母，能够快速对接配套的光轴杆件或管路接头，拧紧六角螺母即可实现对接部位的无间隙锁固，避免调节过程中出现连接松旷、位移偏差的问题；杆身中段套装圆柱螺旋压缩弹簧，为调节动作提供恒定复位弹力，当撤去端部的按压力后，杆身可在弹簧弹力作用下自动回到初始位置，无需额外设置复位结构，简化配套设备的结构设计；杆身靠近弹簧的区段设置多道环形定位槽，可配合配套的卡簧或定位销实现多档位的位置锁定，满足不同行程的调节需求；右端为大直径滚花旋钮，旋钮表面加工细密的直纹滚花，增大手部操作时的摩擦力，即便操作人员佩戴劳保手套也可轻松完成按压、旋转调节动作，旋钮与杆身采用扁位配合连接，旋转旋钮时可带动杆身同步转动，实现周向位置的微调。设计过程中重点考量了操作手感与安装适配性，整体杆身采用同轴度公差控制在0.02mm以内的阶梯轴结构，保证直线往复运动过程中无卡滞、偏磨问题；弹簧的选型经过弹力校核，既保证复位动作干脆无迟滞，又避免按压力过大造成操作疲劳；左端快接接头的内孔直径与杆身直径做了适配优化，可对接同直径的标准光轴，无需额外加工转接件；整体安装边界为同轴圆柱结构，最大外径为左端接头的六角对边尺寸，安装时仅需在配套设备上加工对应直径的安装通孔，从端部穿入后通过接头的外螺纹或卡簧即可完成轴向固定，安装流程简便，不需要复杂的调试步骤。产品的所有运动部件均做了圆角过渡处理，避免操作过程中出现锐边划伤的风险，外露金属部件可根据使用场景选择镀锌或发黑处理，适配普通车间或轻度腐蚀环境的使用需求，弹簧采用弹簧钢材质制作，经过淬火回火处理，长期反复压缩使用也不会出现弹力衰减、塑性变形的问题，保证长期使用的可靠性。
