金属钻削加工显式动力学仿真分析模型

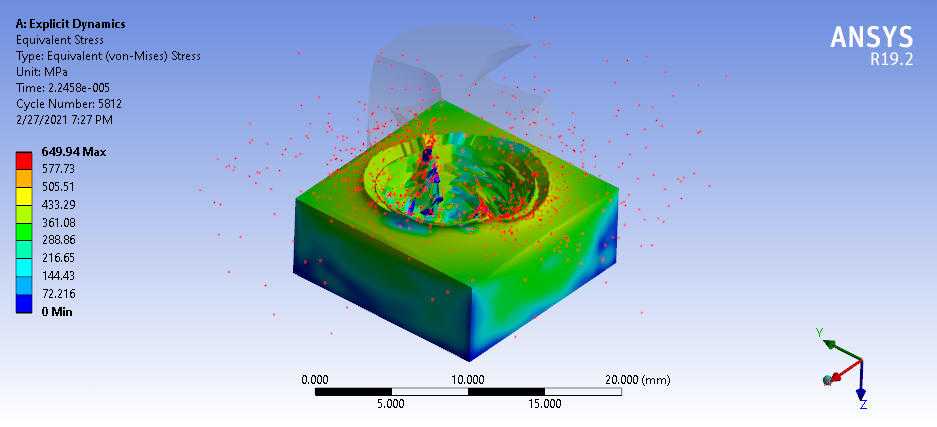

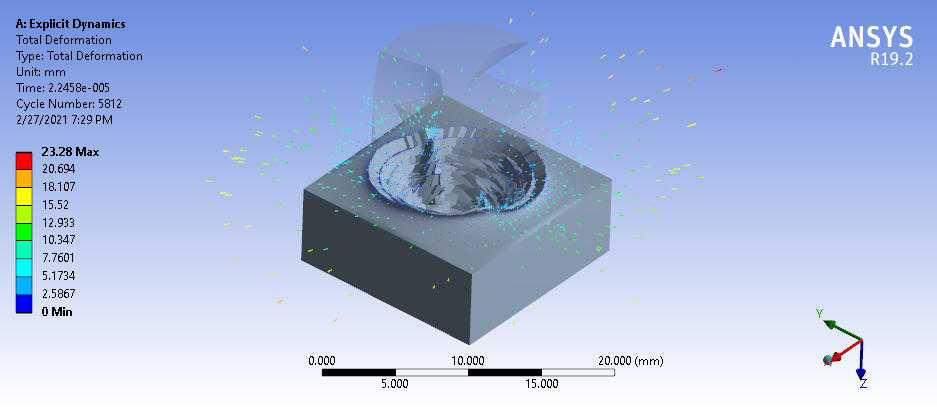

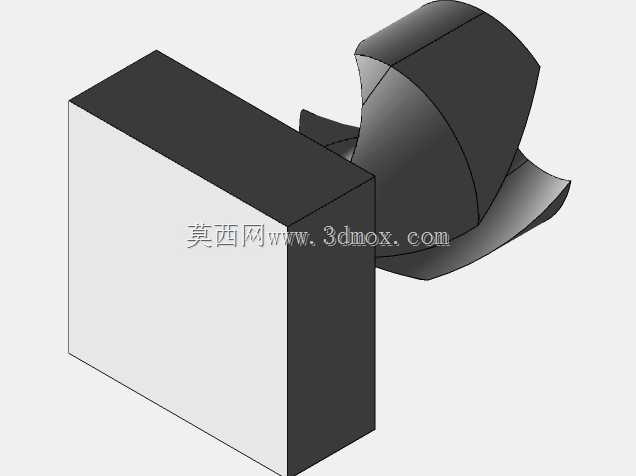

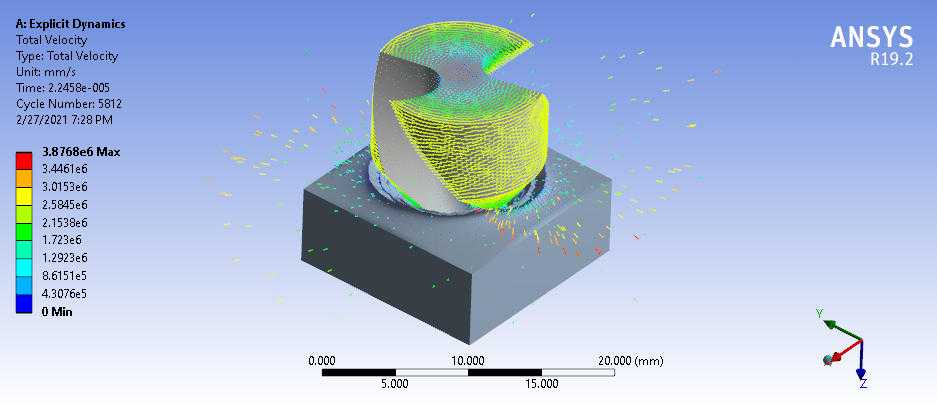

该模型聚焦金属切削加工领域最常用的钻削工序，还原了硬质合金钻头钻入方形金属工件的完整加工瞬态，可直接用于钻削工艺参数优化、刀具结构改进、加工缺陷预判等实际生产场景，覆盖机械制造、五金加工、模具生产等多个需要孔加工的行业领域。在实际生产中，钻削是占比最高的孔加工手段，小到电子元器件的微型安装孔，大到重型机械的大型连接孔，都需要依靠钻头完成切削作业，而钻削过程中的应力集中、排屑不畅、刀具崩损、工件变形等问题，一直是影响加工精度与生产效率的核心痛点，该仿真模型正是为解决这类实际问题搭建。从功能特性来看，模型完整复现了钻削过程中工件与刀具的接触作用，可直观呈现加工区域的等效应力分布状态，能够清晰观测到应力从钻头切削刃向工件内部扩散的梯度变化，精准定位应力峰值区域，帮助工程人员判断切削刃受力是否均匀、工件是否会因局部应力过大产生微裂纹或形变，同时还能模拟切屑的生成与飞散过程，为排屑槽结构优化、切削参数匹配提供数据支撑。在设计思路上，模型以实际钻削工况为核心依据，还原了钻头的双螺旋排屑槽、横刃切削结构，以及工件的装夹边界状态，将钻削过程中的高速旋转、轴向进给运动转化为可计算的动力学载荷，兼顾了仿真计算效率与结果精度，既避免了过度简化导致的结果失真，也不会因模型过于冗余提升计算成本。从尺寸边界来看，模型参照常规小直径钻削加工场景设定，工件为边长20mm的方形金属块，钻头直径匹配工件中心的钻孔尺寸，整体尺寸边界完全适配常规台式钻床、加工中心的小型孔加工工位，可直接对应实际生产中的装夹空间要求，无需额外调整尺寸比例即可用于同规格钻削工况的仿真验证，能够帮助工程人员在实际试切前完成工艺预判，减少试切材料损耗，缩短工艺调试周期。
