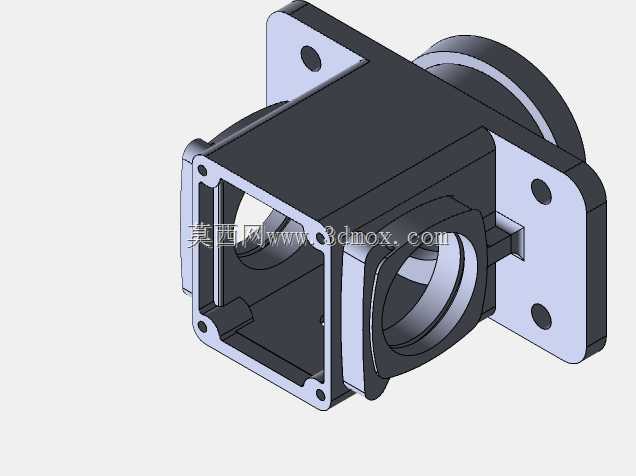

多接口方形法兰连接箱体式壳体结构

这类多接口带法兰的方形壳体构件，常应用在流体管路分流、气动控制回路集成、小型传动机构防护等场景中，作为核心的承载与连通载体，既要承担内部元件的防护作用，也要兼顾不同方向管路、外接部件的对接需求，同时还要满足设备整体的安装固定要求。从结构设计逻辑来看，主体采用方形腔体作为核心空间，相比圆形壳体，方形结构在内部安装阀组、小型传动件、线路板等元件时，空间利用率更高，平面侧壁也更便于开设不同规格的对接接口，无需额外做弧面转接处理，能减少加工工序与装配难度。

壳体两侧设置的带安装孔方形法兰，是整个构件的核心安装基准，法兰面与腔体端面做了一体化铣平处理，保证安装时与对接面的贴合度，避免出现密封间隙或者安装错位问题，法兰上的三个安装孔呈三角分布，相比对称四孔设计，在有限的法兰尺寸下能获得更稳定的锁紧力，同时降低孔位加工时的位置度公差要求，适配现场安装时的微小偏差。腔体不同方向伸出的圆形对接端口，分别对应不同的外接部件，端口处做了阶梯式止口结构，装配时可以直接嵌入对接件的定位槽内，无需额外调整同轴度，端口边缘预留的密封槽位，可嵌入O型密封圈实现静密封，满足低压流体、气动回路的密封要求，避免出现介质泄漏问题。

从安装边界来看，方形腔体的棱边均做了R2的圆角过渡，既避免应力集中导致的壳体开裂问题，也能减少装配时锐边划伤操作人员的风险，整体外轮廓尺寸适配常规的设备安装空间，两侧法兰的安装孔距符合通用的工业安装间距标准，可直接替换同规格的现有壳体构件，无需重新调整安装基座的孔位。腔体内部做了均匀的壁厚设计，壁厚保持在3mm左右，在保证结构强度满足1MPa以内工作压力的前提下，尽可能控制构件整体重量，减少设备整体的负载。不同方向的接口内径根据通流需求做了差异化设计，主通路接口内径最大，满足大流量介质的通过需求，侧向接口内径稍小，适配控制回路、分支管路的通流要求，接口与腔体的连接处做了加强筋过渡，避免长期受管路振动影响出现连接处断裂的问题。

在实际选型应用中，这类壳体可根据使用场景选用铸铝、工程塑料或者不锈钢材质，铸铝材质兼顾散热与轻量化需求，适合气动控制、低压液压回路使用；工程塑料材质成本低、绝缘性好，适合低压流体输送、小型电子元件防护场景；不锈钢材质耐腐蚀性强，可应用在化工流体、食品级介质输送场景中。设计时提前预留的内部安装凸台，可直接固定内置的阀片、导流板或者小型传动组件，无需额外在腔体内焊接安装柱，减少内部加工工序，凸台的高度与内置元件的安装尺寸匹配，保证元件安装后与腔体壁留有足够的间隙，避免出现摩擦或者通流受阻的问题。
