双孔铰接式机械连接支架结构设计

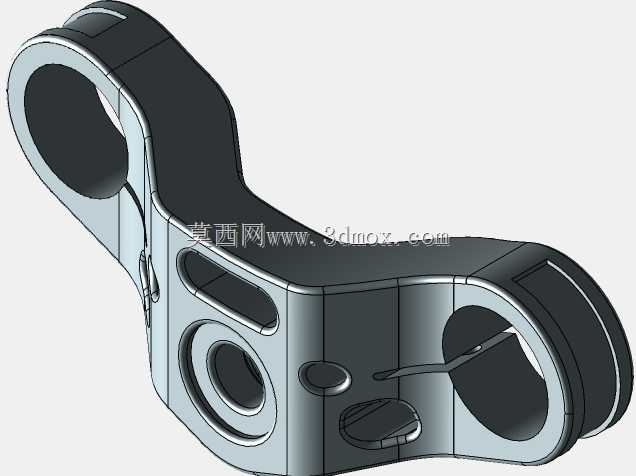

该双孔铰接连接支架是机械传动与支撑系统中常用的受力连接件，主要应用于需要实现多部件铰接联动、角度自适应调整的工业设备场景，常见于轻工机械的连杆传动机构、自动化输送线的摆臂连接部位、小型工程机械的操作联动结构中，承担载荷传递、运动限位、部件铰接支撑的核心作用，能够在往复摆动、交变载荷的工作环境下保持稳定的连接性能，避免连接部位出现松脱、应力断裂等失效问题。从功能特性来看，该支架采用两端大直径铰接孔的主体布局，两个主孔分别用于穿装铰接销轴，连接两个需要实现相对摆动的机械部件，孔位内壁做了等厚加强设计，能够均匀分散销轴传递的径向载荷，降低孔壁的压应力集中风险；支架中部设置的多层加强筋结构，沿着载荷传递的路径分布，在不额外增加整体壁厚、控制零件整体重量的前提下，大幅提升了支架的抗弯、抗扭刚度，避免支架在承受偏载时出现形变过量的问题；侧面预留的小型安装孔与减重槽，既可以用于安装辅助定位的限位销、传感检测元件，也能够减少零件的材料用量，降低整体转动惯量，适配高频摆动的工作工况。在设计思路上，该零件优先遵循受力优先的结构设计逻辑，首先根据实际工况下的最大载荷、摆动角度范围确定两端铰接孔的中心距、孔径尺寸，确保销轴安装后留有足够的润滑间隙与配合公差，避免运动过程中出现卡滞；其次对支架的转角部位全部做圆角过渡处理，消除直角部位的应力集中点，提升零件的疲劳寿命，适配长期交变载荷的工作需求；同时在非主要受力的侧面区域设计内凹的减重结构，在保证结构强度满足安全系数要求的前提下，尽可能压缩零件的整体重量，降低联动机构的驱动负载。从安装边界来看，该支架两端铰接孔的同轴度、端面垂直度都按照通用机械连接件的公差要求设计，安装时需要保证两端销轴的轴线平行度误差在允许范围内，避免附加弯矩对支架造成额外载荷；中部的小型安装孔可根据实际使用需求选配限位螺钉或定位销，用于限制支架的最大摆动角度，防止机构运动超出行程范围；零件整体外形无突出的尖锐棱角，安装后不会与周边相邻的运动部件发生干涉，能够适配紧凑的设备内部安装空间，在满足连接强度要求的同时兼顾了安装维护的便捷性，无需复杂的专用工装即可完成拆装更换。
