链轮和伞齿轮发电机

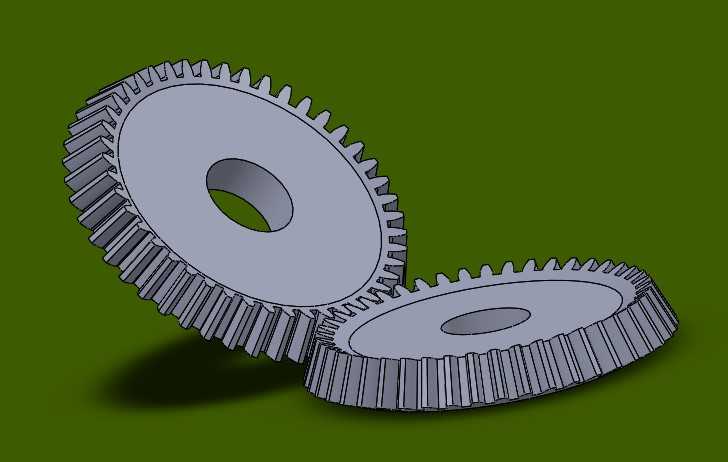

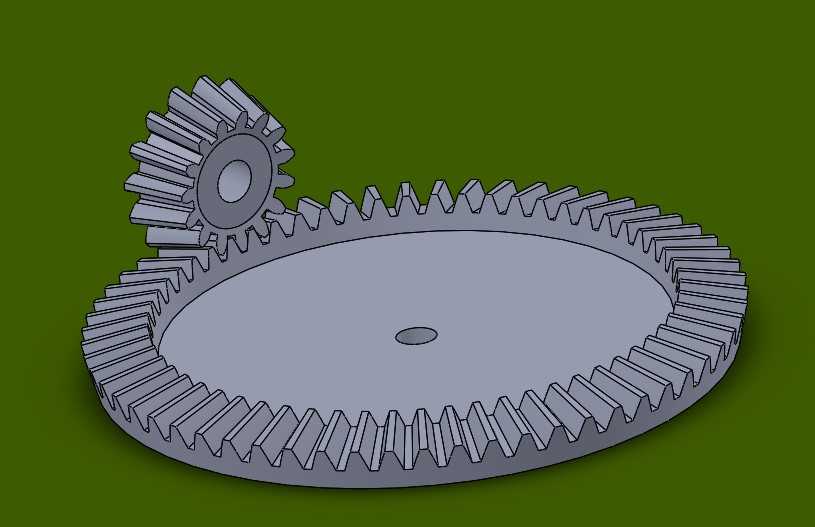

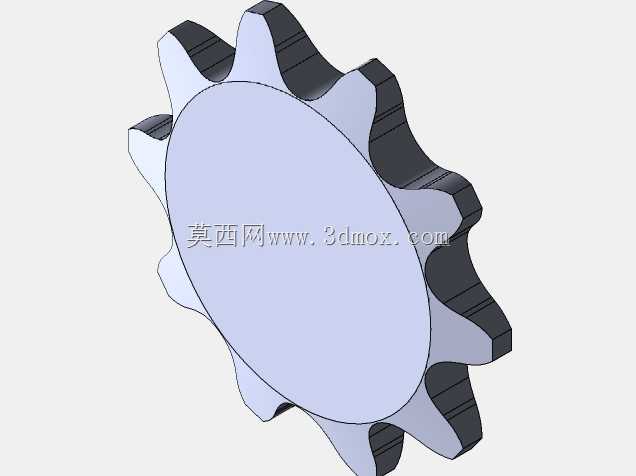

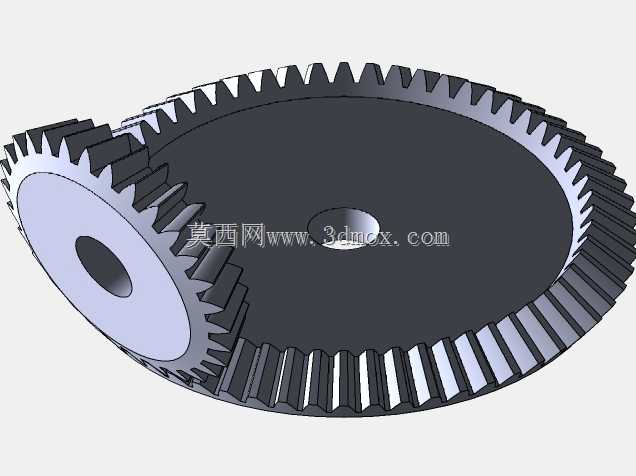

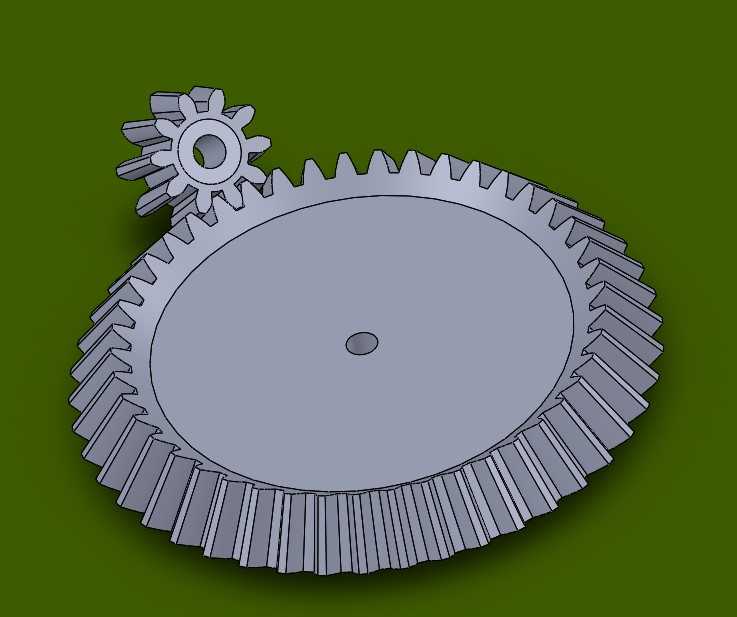

Solidworks用锥齿轮和链轮生成器。锥齿轮发电机采用格里森系统，具有真正的渐开线曲线，并能够生产任何轴角锥齿轮组。使用编辑公式中的变量经理：Sprocket Gen：ChainNo:输入25或35N:齿数P:节距，将公式替换为“链数据”草图中图表中的“节距”值如果未使用#25或#35 chainDr:滚子直径，将公式替换为图表中的以下值：“滚子直径”如果未使用#25或#35链厚：链轮的厚度，如果不使用#25或#35链锥齿轮，用图表中的以下值替换公式：“链轮厚度”发电机：ng：齿轮上的齿数np：小齿轮上的齿数dp：径向节距a：压力角（通常为14.5、20、，22.5）e:轴角度W:面宽度C:间隙常数，通常不需要编辑，addModify:通常为0，修改齿轮的齿顶和齿根。在制作小齿轮和齿轮在某个点结束时非常有用。这也可以用来当试图增加的力量牙齿。注意尽管伞齿轮发电机相当坚固，但当推向极限时，它可能会断裂。通常可以通过改变其中一个以下：-增加渐开线曲线延伸足够远的区域-当渐开线曲线生成的距离不足以切出齿廓时会发生这种情况-重新选择放样的草图区域-这种情况有时会由于solidworks的特性而发生-增加 D1@小齿轮#2，或D2@齿轮#2-这解决了齿在顶部没有完全切割的问题，我不能保证这些是正确的格里森渐开线锥齿轮-但我认为他们是。这个模型使用的是黄金近似值。来源:https://www.sdp-si.com/resources/elements-of-metric-gear-technology/page4.phttp://www.gearseds.com/files/design\u draw\u sprocket\u 5.pdfhttps://网址：www.wpi.edu/Pubs/E-项目/可用/E-project-042811-130543/无限制/最终报告-螺旋齿轮的参数化设计_过程.pdfwatch？v=西北GcTUhttps://www.daycounter.com/Calculators/锥齿轮计算器.phtml你知道吗
