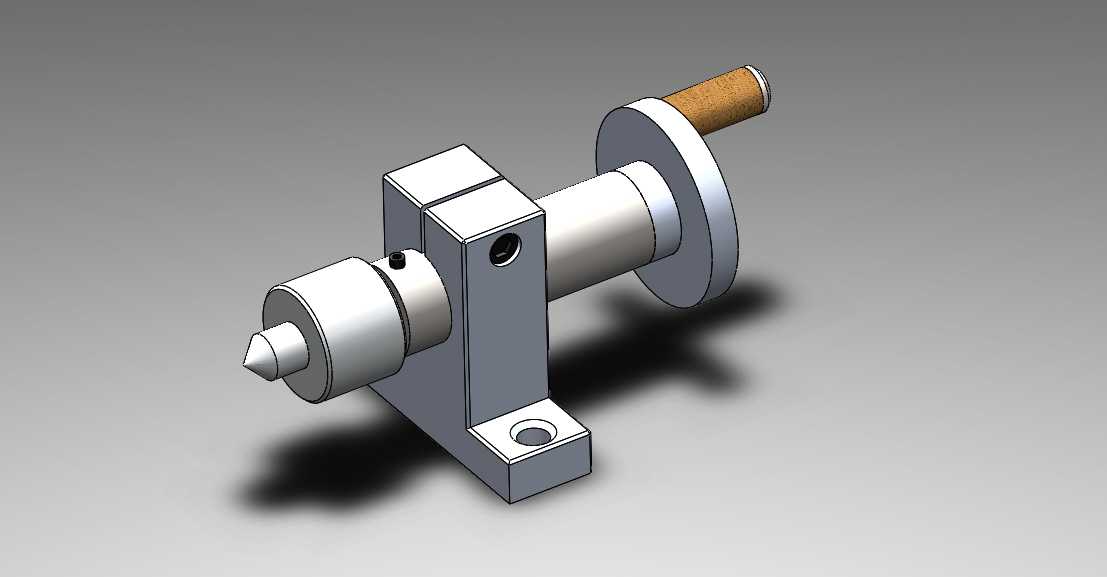

微型车床活动顶针尾座总成结构

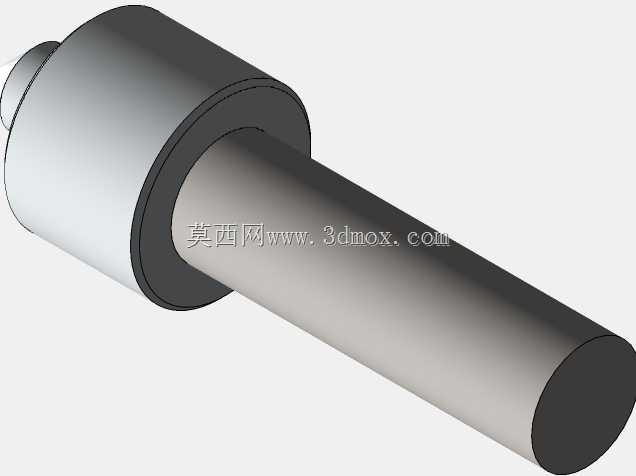

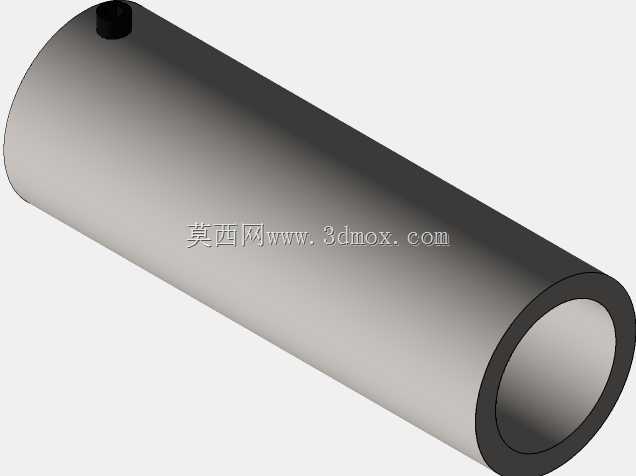

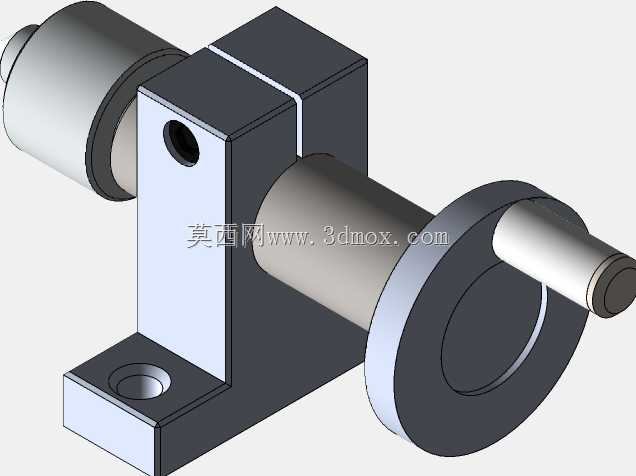

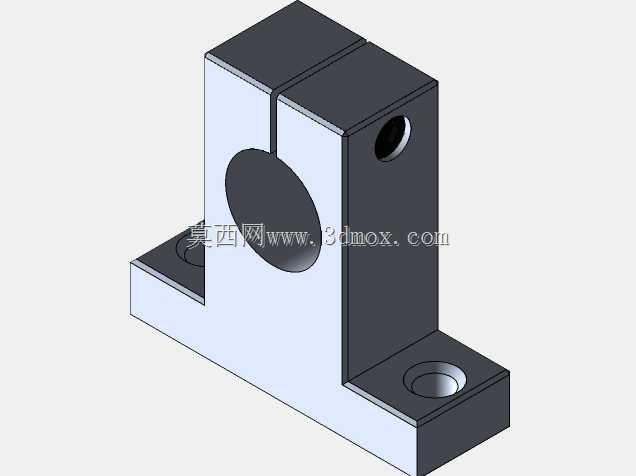

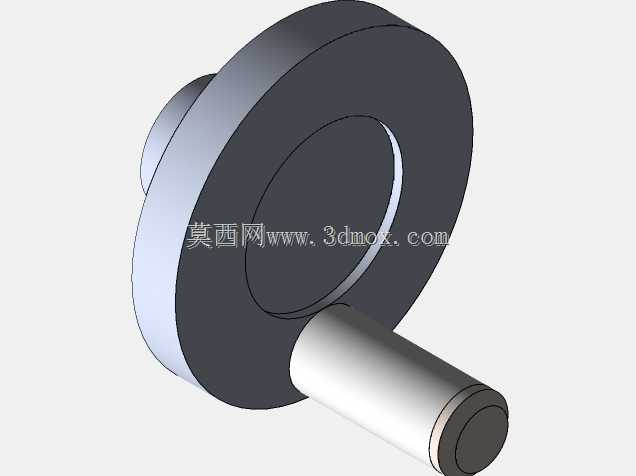

该结构是微型车床核心配套功能部件，主要应用于小型台式车床、仪表车床、教学实训微型加工设备场景，承担长轴类、盘套类工件装夹时的轴向顶紧支撑作用，抵消车削加工过程中刀具施加的径向切削力与轴向进给力，避免工件装夹悬臂过长产生挠曲变形、振刀问题，保障小尺寸零件车削端面、外圆、钻孔、铰孔工序的加工精度与装夹稳定性。整体结构采用卧式悬臂布局，核心由安装底座、滑移套筒、莫氏锥度顶尖、手轮进给组件、套筒锁紧机构五个功能模块组成，安装底座为一体式L型铸铁结构，底部设置两个同轴通孔安装位，可通过内六角螺栓直接固定在车床床身的导轨安装平面上，底座上部开设与套筒外径匹配的水平滑移导向孔，导向孔轴线与车床主轴轴线保持严格同轴，安装时需配合百分表打表校正同轴度误差控制在0.01mm以内，避免顶尖顶紧时工件出现别劲、旋转卡滞问题。滑移套筒采用高耐磨轴承钢精加工而成，外圆与底座导向孔采用H7/h6间隙配合，可沿轴向平稳滑移无卡滞，套筒内部加工莫氏锥孔用于安装固定顶尖，顶尖头部采用60度锥角设计，锥面经淬火处理硬度达到HRC55以上，可直接顶持工件端面的中心孔，传递轴向顶紧力的同时随工件同步旋转，减少顶尖与工件中心孔的摩擦磨损。手轮进给组件安装在套筒尾端，通过梯形螺纹副与套筒连接，转动手轮即可带动套筒沿轴向进退，实现顶尖的顶紧与退回动作，梯形螺纹具备自锁特性，顶紧后不会因切削振动自行松退；套筒侧面设置开槽锁紧结构，配合紧定螺钉可在套筒调整到合适顶紧位置后锁死固定，避免重切削时套筒发生轴向窜动。整体结构紧凑，安装边界尺寸适配微型车床床身的安装空间，所有运动副均设计有润滑注油孔，日常维护时可定期加注润滑脂减少磨损，延长部件使用寿命，该尾座可适配加工直径100mm以内、长度300mm以内的小型工件，满足小件精密加工、教学演示、DIY手工加工等场景的使用需求，结构设计兼顾刚性与操作便捷性，零部件加工工艺性好，便于小批量生产制造与后期维护更换易损件。
