多规格小型铣床ER夹头收纳放置架

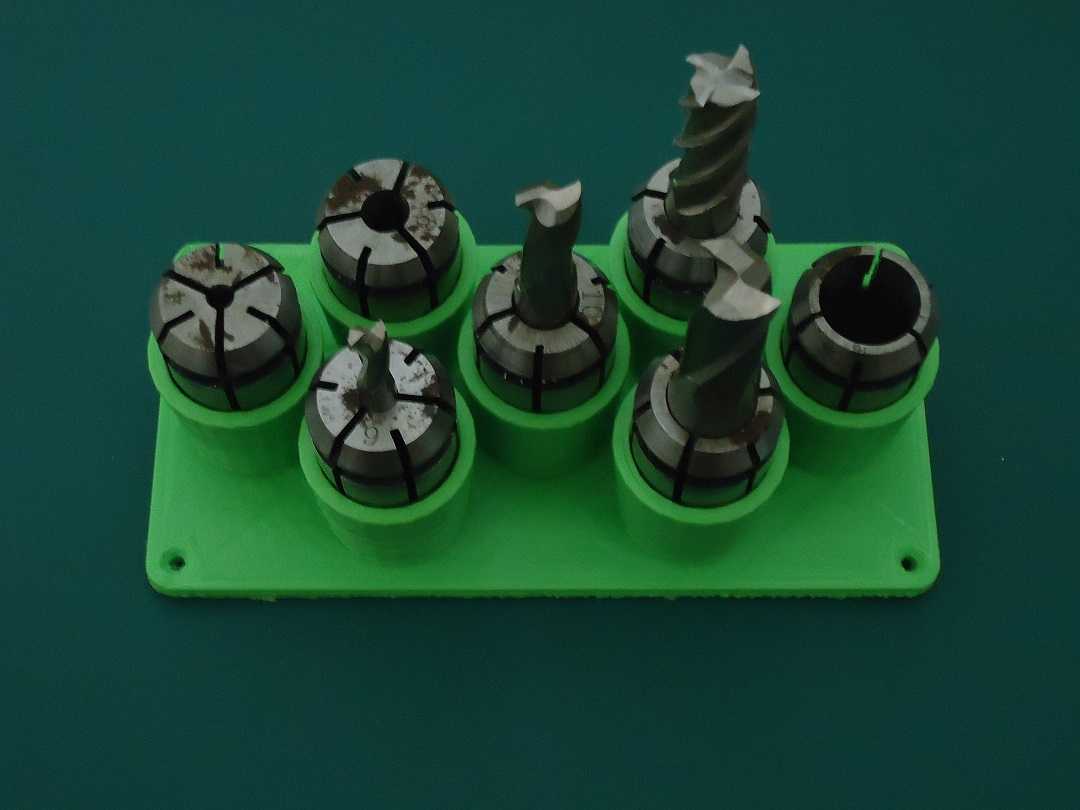

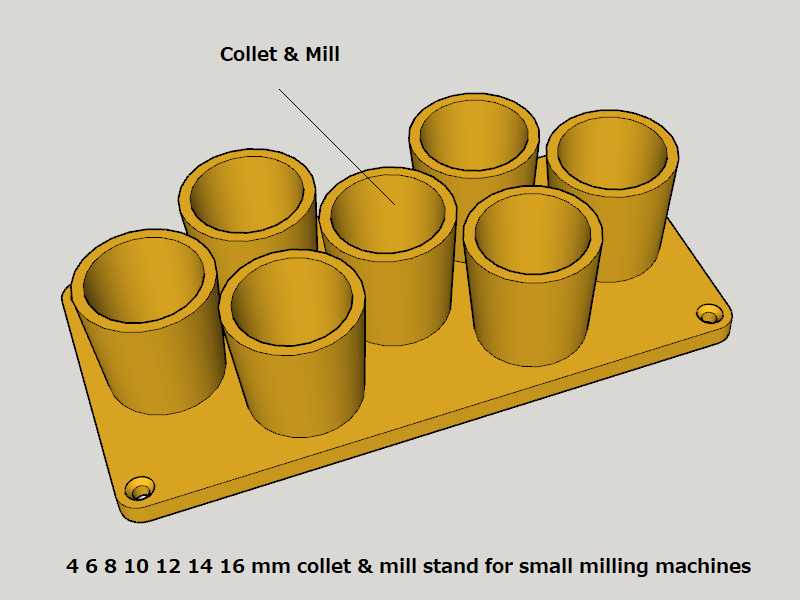

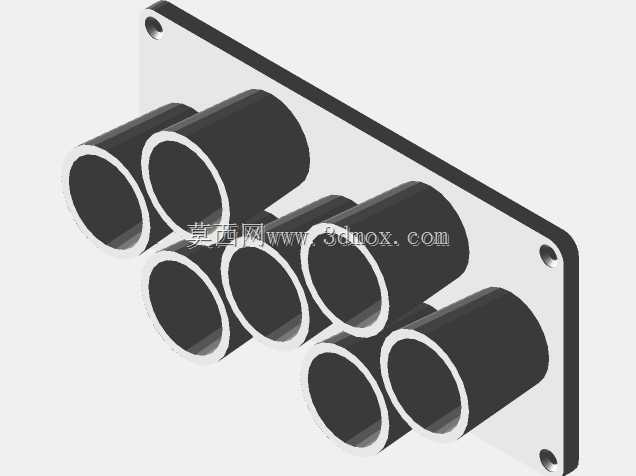

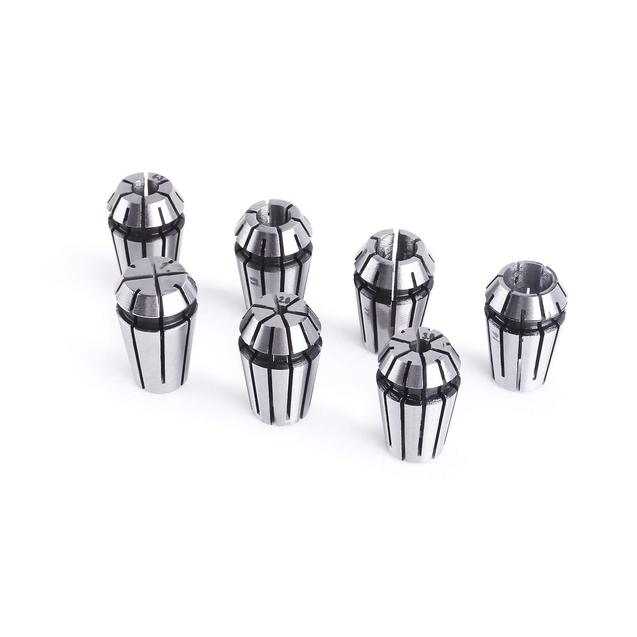

在小型立式铣床的日常加工作业场景中，不同加工工序需要频繁更换对应规格的弹簧夹头来装夹铣刀，零散摆放的夹头不仅容易磕碰损伤夹头内孔与夹持锥面，还会在换刀时耗费大量找寻时间，甚至因夹头滚落混入切屑造成夹持精度下降、加工件报废的问题，这款多规格夹头放置架正是针对小型铣床工位的刀具收纳痛点设计的工位辅助工装。该放置架采用一体排布的座式结构，底座为平整的矩形板件，两端预留有沉头安装孔，可通过螺栓直接固定在铣床工作台侧边的空余位置，或是工位旁的工具挂板、操作台面边缘，安装后不会占用铣削加工的有效行程空间，也不会干涉工作台的走刀运动与操作人员的上下料操作。架体上设置有八个独立的圆柱形放置位，分别适配4mm、6mm、8mm、10mm、12mm、14mm、16mm共七种常用规格的铣床弹簧夹头，其中一个空置位可临时放置待更换的夹头或是拆卸下的锁紧螺母，每个放置位的内孔尺寸与对应夹头的外径做了间隙配合设计，既能保证夹头取放顺畅无卡滞，又能避免夹头在架体上晃动倾倒，放置位的高度刚好承托夹头的下半段锥面，不会遮挡夹头的规格标识，操作人员一眼就能识别所需夹头的位置。设计过程中充分考虑了铣床工位的使用环境，架体的边角全部做了圆弧过渡处理，避免操作人员换刀时被尖锐边角划伤，底座底部做了微凸的支撑筋，即使台面积存少量切削液也不会浸泡夹头的下端面，能减少切削液对夹头表面的锈蚀影响。每个放置位的中心距经过合理排布，相邻夹头装入后留有足够的手指操作空间，取放夹头时不会碰到相邻位置装夹的铣刀，有效避免刀刃磕碰伤手或是损坏刀具切削刃。这款放置架除了可以收纳铣床夹头，也可适配同规格的弹簧夹头在小型雕刻机、台式钻床等设备的工位上使用，能够帮助作业人员快速规整工位刀具，减少换刀辅助时间，维持工位的整洁有序，同时避免精密夹头因随意摆放造成的精度损耗，延长夹头的使用寿命，保障铣削加工时的刀具装夹精度稳定。
