XY6300工作台行程螺母固定座结构

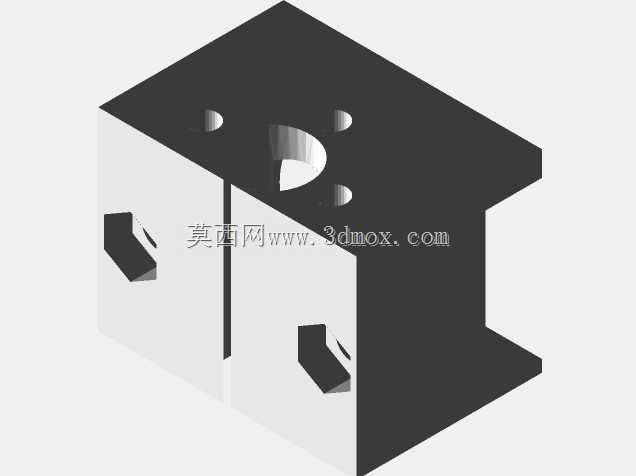

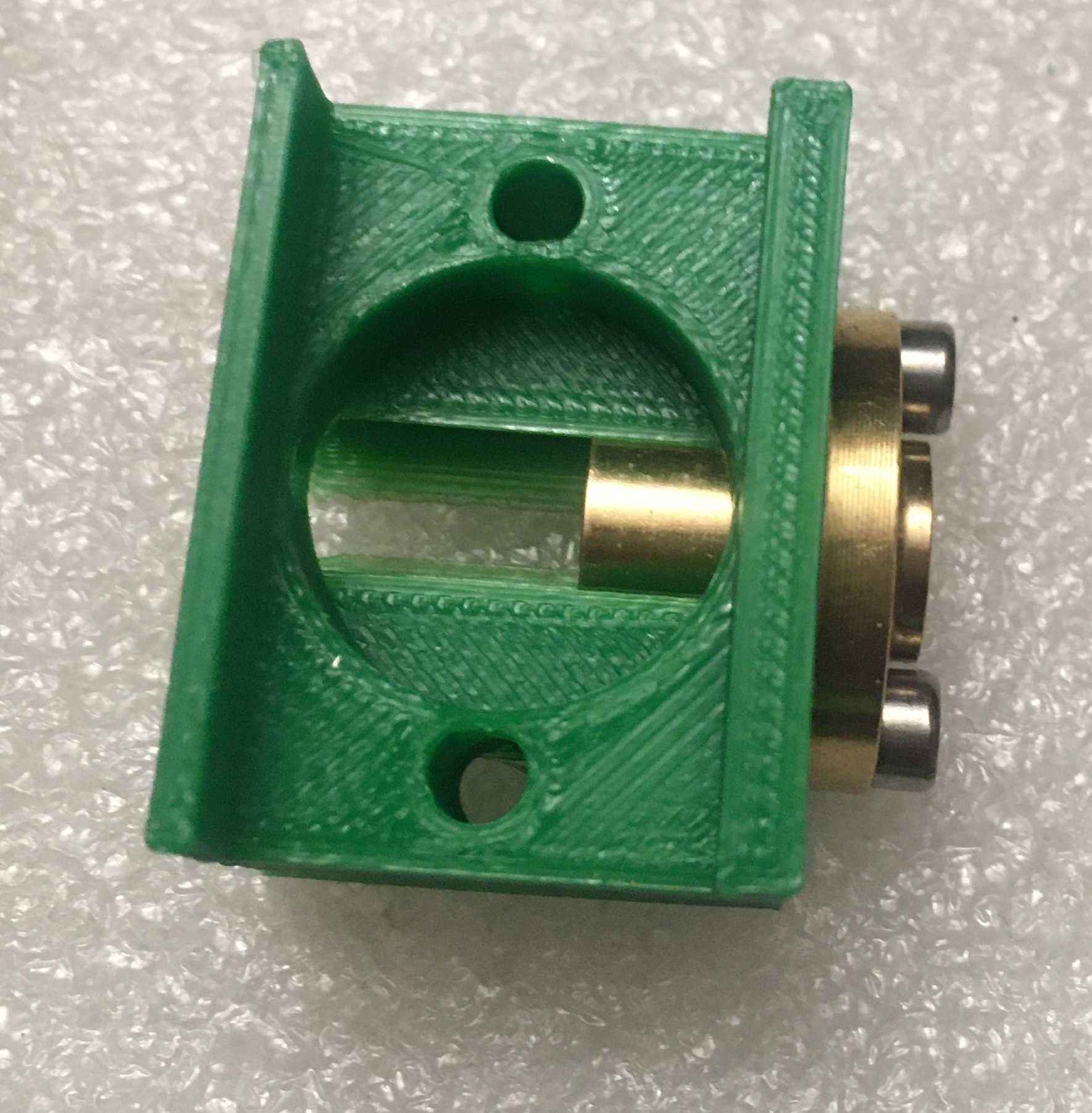

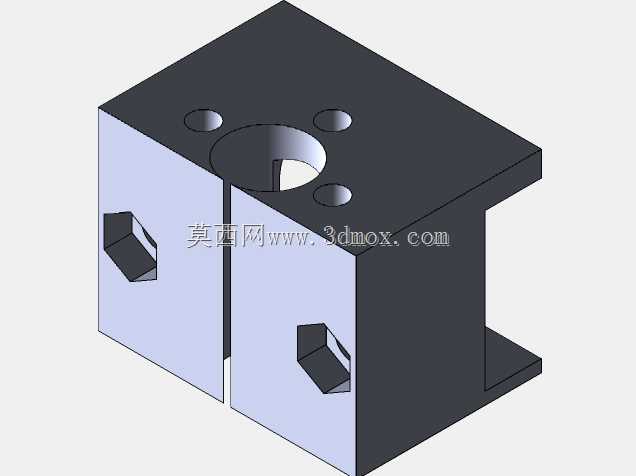

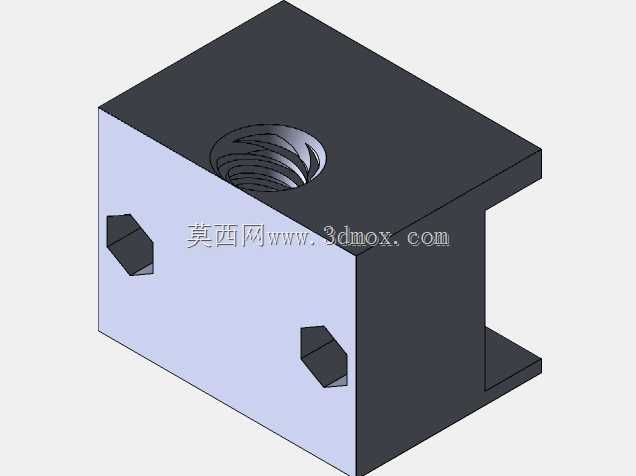

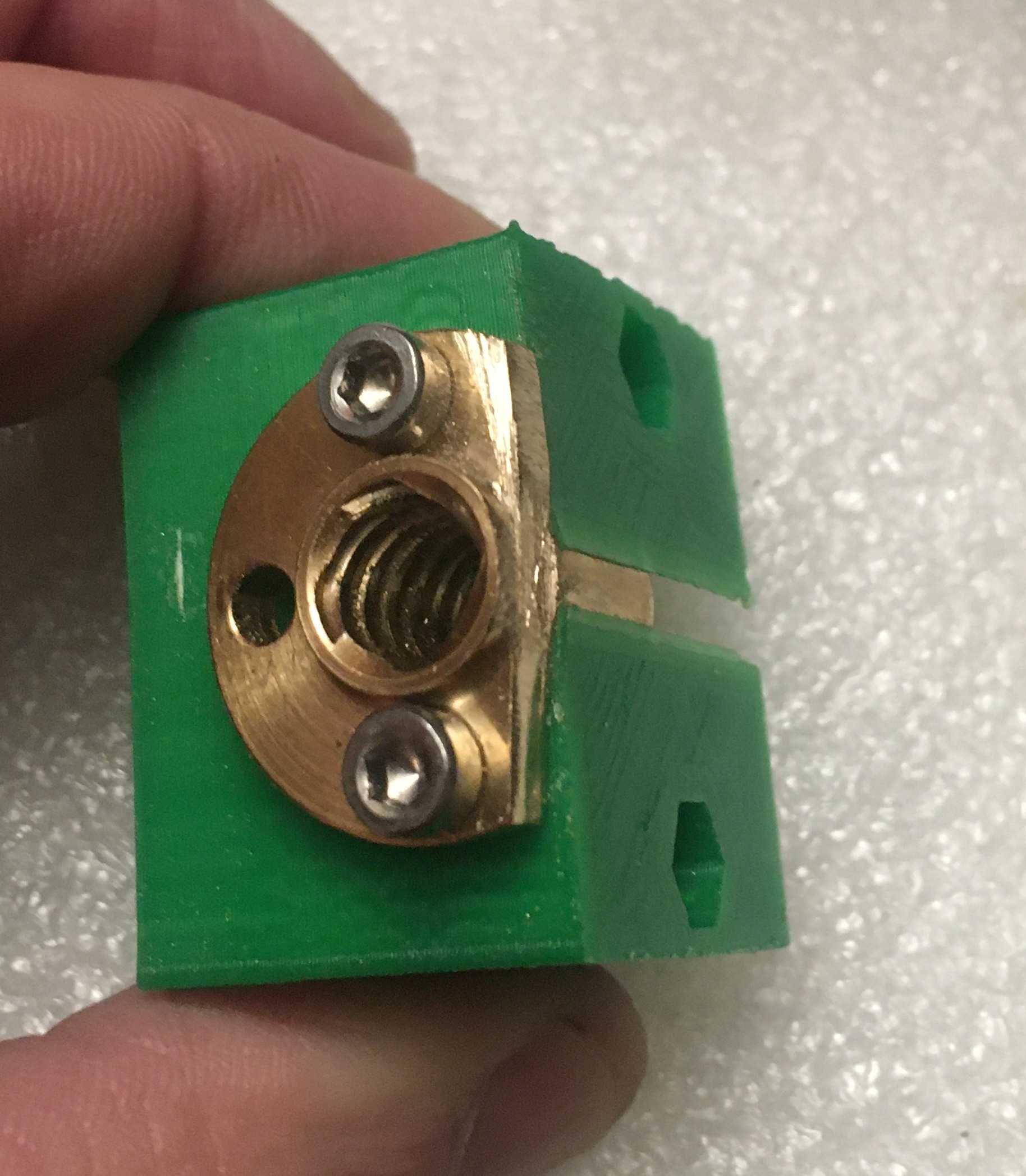

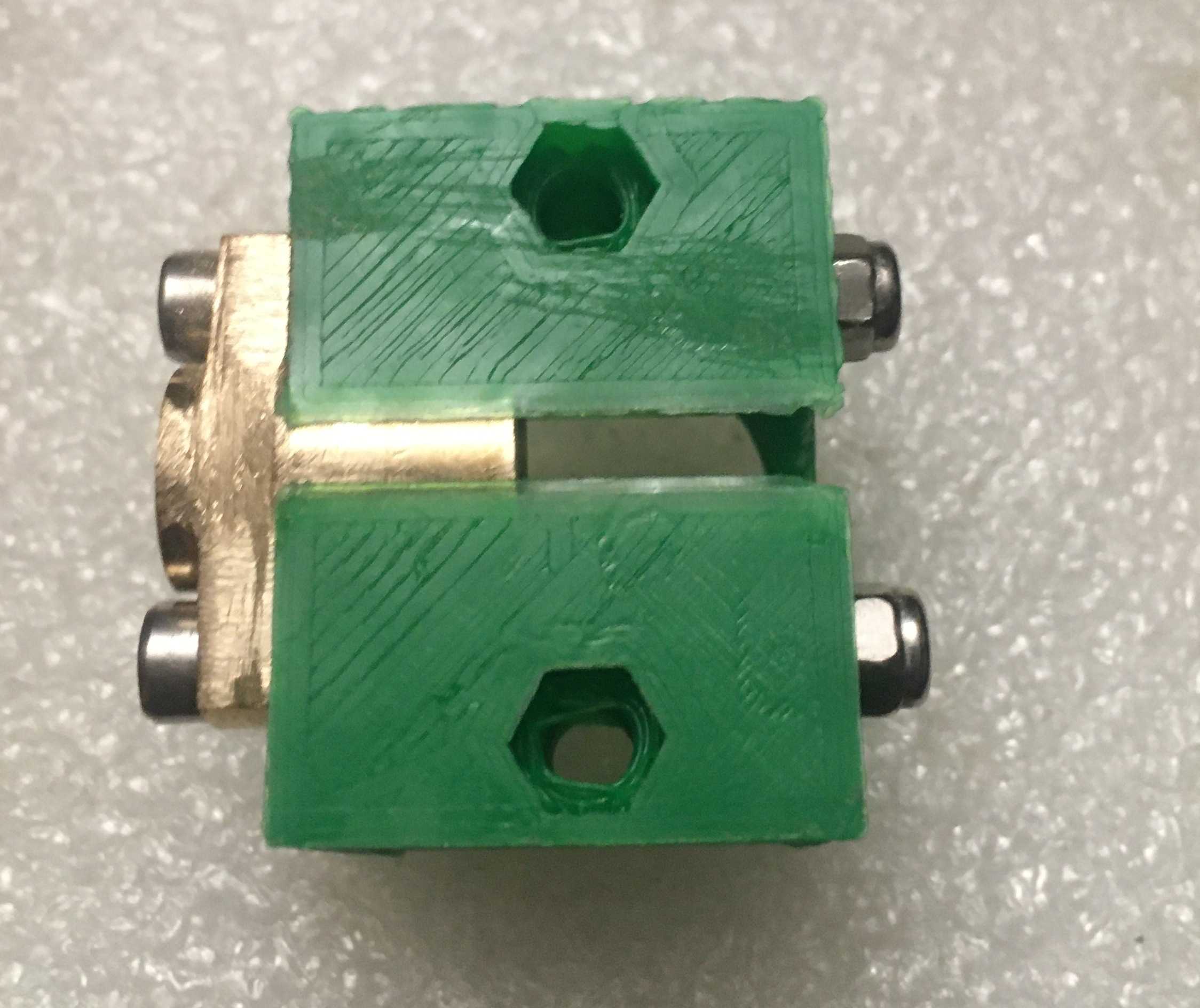

这款固定座构件主要应用于普通铣床及数控铣床的工作台进给传动系统中，是XY6300型号机床工作台实现800mm行程范围内传动螺母锁紧定位的核心配套部件，在机床实际运行过程中，它承担着固定传动丝杠螺母、抵消进给切削反作用力、保障工作台直线进给精度的关键作用，能够避免传动螺母在频繁往复进给、承受切削载荷时出现移位、松脱的问题，保障工作台X/Y向进给的传动刚性与重复定位精度，适配立式铣床的平面铣削、沟槽铣削、钻孔镗孔等常规加工工况的使用需求。从功能特性来看，该构件采用对开式夹持结构设计，主体为对称分体式夹座形态，顶部开设大直径中心通孔用于穿装传动螺母，中心孔周边均匀分布四个小型安装孔位，用于穿装紧固螺钉实现螺母与固定座的刚性连接；分体式夹座的中间预留窄缝锁紧间隙，两侧面开设内凹的锁紧受力槽，当锁紧螺钉施力时，夹座可通过窄缝的弹性形变抱紧配套的安装导轨或支撑座，实现固定座自身在床身对应位置的锁紧定位，同时底部延伸出的定位凸边可卡入床身的安装导向槽内，进一步限制固定座的侧向窜动，提升整体安装的稳定性。在设计思路上，这款固定座优先考虑了机床进给工况的受力需求，整体采用方块式承力结构，避免多余的异形结构带来的应力集中问题，分体夹持的设计既方便了安装时的位置调整，也能在长期使用出现磨损后，通过调整锁紧力度补偿间隙，延长部件的使用寿命；安装孔位的布局完全匹配XY6300工作台的安装边界，整体外形为规整的长方体结构，长宽尺寸适配工作台底部的安装空间，不会与周边的行程限位块、丝杠防护罩等相邻部件产生运动干涉，中心安装孔的同轴度公差、安装贴合面的平面度公差均按照机床零部件的常规精度要求设计，能够保障传动螺母安装后与丝杠的同轴度，避免丝杠传动出现卡滞、偏磨的问题。在实际安装使用时，该固定座可通过底部凸边快速滑入床身的导向安装槽，调整到对应行程位置后锁紧两侧的锁紧结构即可完成自身固定，再将传动螺母装入顶部中心孔并通过周边螺钉紧固，即可完成传动螺母的安装定位，能够有效承接工作台进给过程中传递的轴向切削力，保障长行程进给过程中传动系统的稳定性，减少进给过程中的振动与窜动，提升工件加工的表面质量与尺寸精度。
