法兰连接旋启式止回阀结构设计

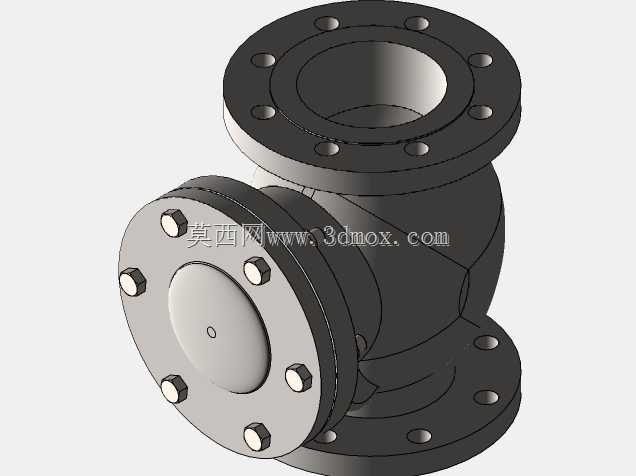

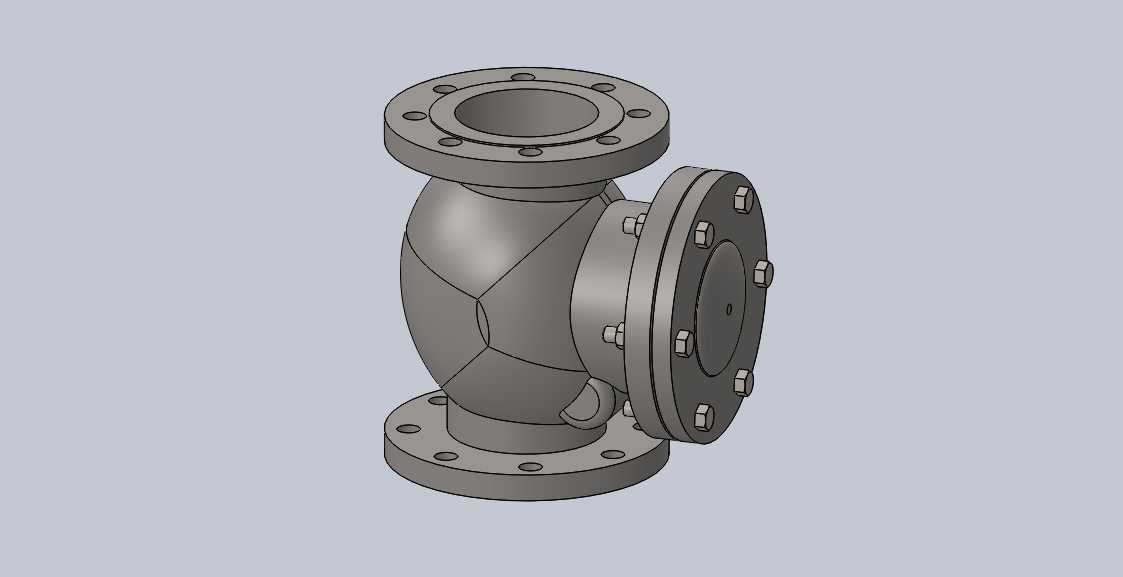

这款法兰连接式止回阀主要应用于给排水、暖通空调、石油化工、市政输水等工业及民用流体输送管路系统中，核心作用是控制管路内介质单向流动，避免介质倒流引发的泵组叶轮反转、管路水锤冲击、介质回流污染等问题，是流体输送管网中不可或缺的安全保护类管路元件。该款止回阀采用三法兰式三通结构设计，三个连接端均采用标准凸面法兰接口，公称通径为4英寸，适配150磅级压力等级的管路安装标准，可直接与同规格的管道法兰、泵组进出口法兰通过螺栓紧固实现密封连接，安装时无需额外定制转接配件，适配性覆盖多数常规中低压流体输送场景。产品的核心功能特性围绕单向密封可靠性展开，阀瓣采用旋启式结构设计，介质正向流动时，流体压力推动阀瓣绕固定转轴旋起，阀瓣完全开启后流道通畅，介质流动阻力小，可有效降低管路输送过程中的压损，减少输送能耗；当介质出现反向流动趋势时，阀瓣在自身重力与反向介质压力的共同作用下快速回落，贴合阀座密封面实现截断，有效阻断介质回流路径，密封面采用耐磨耐蚀的贴合设计，可承受频繁的启闭冲击，长期运行下密封性能稳定，不易出现内漏问题。从设计思路来看，这款止回阀的结构充分考虑了现场安装与后期维护的便利性，侧端设置的独立阀盖通过一圈均布的螺栓与阀体紧固连接，当阀体内出现杂质卡滞、密封面磨损需要检修时，无需将整个阀体从管路上拆卸，仅需拆开侧端阀盖即可完成内部阀瓣、密封件的检查与更换，大幅降低后期运维的工作量与成本。阀体外部的法兰螺栓孔采用圆周均布设计，安装时可根据现场管路走向调整安装角度，适配不同的空间布局需求，阀体整体采用流线型流道设计，内部无突兀的结构凸起，可减少介质流动过程中的紊流与涡流，降低流道冲刷与运行噪音。在安装边界方面，三个法兰端面的加工精度满足标准法兰的密封面平面度要求，安装时仅需在法兰密封面间加装对应压力等级的密封垫片，按对角顺序紧固法兰螺栓即可实现可靠密封，整体结构紧凑，安装占用空间小，可适配水平、垂直等不同走向的管路安装需求，无论是安装在水泵出口端防止停泵回流，还是安装在管路分支处防止介质串流，都能稳定发挥单向截流的作用，有效保障整个流体输送系统的运行安全。
