Solidworks Defeature工具实操演示管件

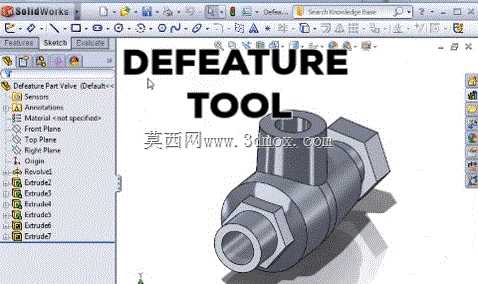

本次展示的是用于Solidworks Defeature工具实操演示的三通类管路接头模型，这类接头在液压传动、流体输送、工业气动系统中有着极为广泛的应用场景，常作为管路系统的分流、汇流节点，适配不同走向的管路布设需求，在工程机械液压回路、工业生产流体输送管线、小型气动控制设备中都能见到这类结构的身影。该类接头的核心用途是实现不同方向管路的连通，同时保证连接部位的密封性能与结构强度，承受管路内部流体的压力冲击，避免出现渗漏、结构开裂等问题。从功能特性来看，这类三通接头采用外螺纹加六角拧动位的结构设计，两端直连段的外螺纹可以和对应规格的内螺纹管路部件快速旋合，六角结构能够适配标准扳手的拧动操作，降低现场安装的操作难度，侧出的接口可以根据实际管路需求对接支路管线，实现流体的分流或者不同回路的连通。在设计思路上，该模型还原了这类接头的核心结构特征，主体采用等径通腔设计，内部流道平滑过渡，尽可能降低流体经过接头时的阻力损失，减少紊流产生的概率；外部的加厚结构设置在管路交汇的应力集中区域，通过增加局部壁厚提升接头的承压能力，避免长期受压后在交汇位置出现破损；接口位置的螺纹段长度经过合理设定，既保证旋合后的连接强度，又不会因为螺纹过长导致安装时出现顶触、无法密封的问题。从外形尺寸与安装边界来看，该类接头的主体轴向长度适配常规管路的安装间距，侧出接口的轴线与主体轴线垂直，安装时需要预留出扳手拧动的操作空间，侧方接口的连接管线布设不能与主体两端的管路产生干涉，整体的径向尺寸控制在标准同通径接头的常规范围内，可以直接替换同规格的现有三通接头，不需要对原有管路的安装空间做额外调整。在进行模型简化操作演示时，该模型的外螺纹、边角倒角、局部微小凸台等特征都可以作为Defeature工具的移除对象，移除后既可以保留接头的核心外形与安装尺寸，又能有效降低模型的文件体量，方便在大型装配体中调用，减少整体装配的加载与运算压力，这也是这类工具在复杂管路系统设计中最核心的应用价值，帮助工程师在对外协作、大装配设计时平衡模型的辨识度与文件性能。
