HIWIN线性轨道配套防护波纹管模块化结构

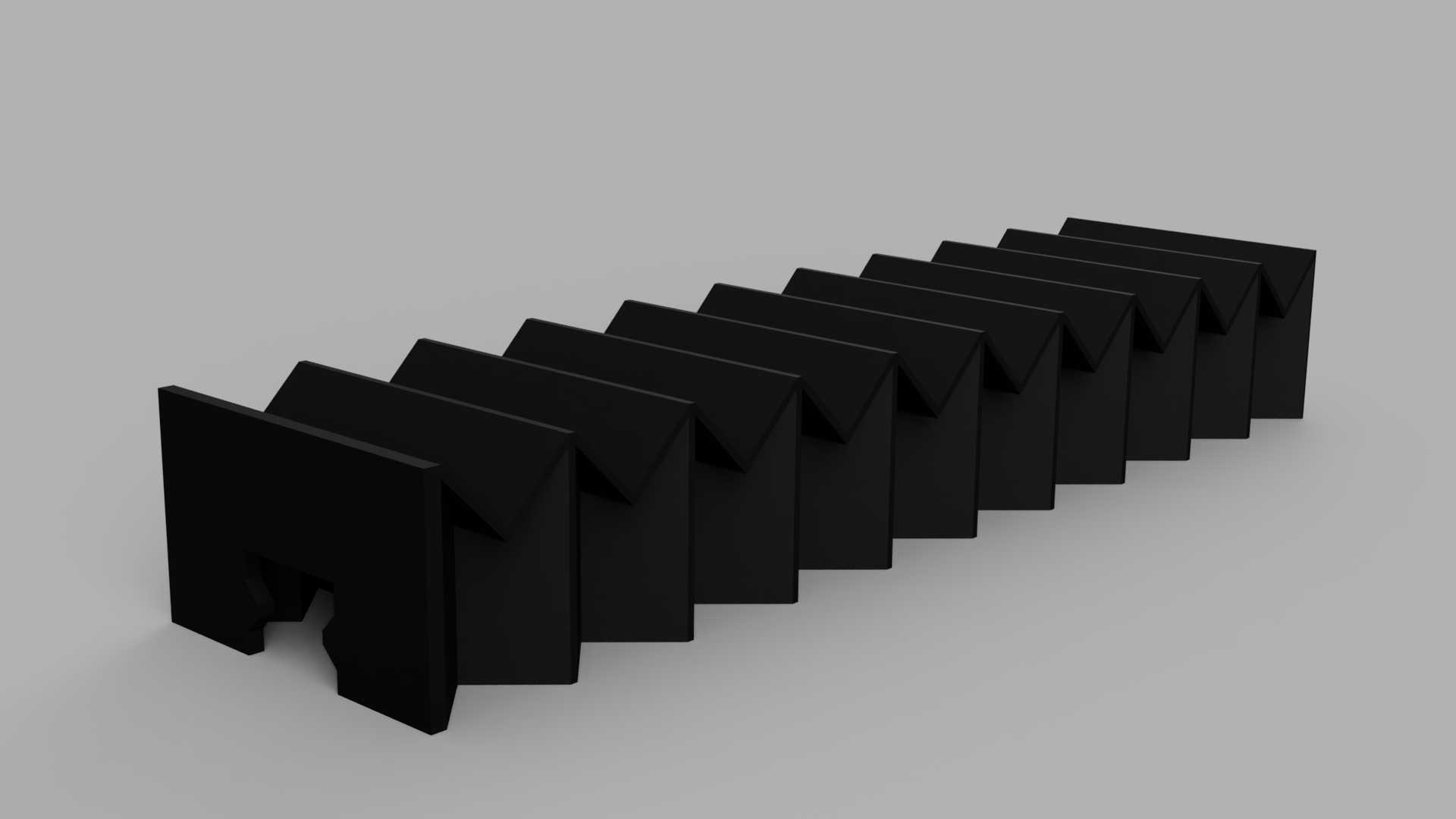

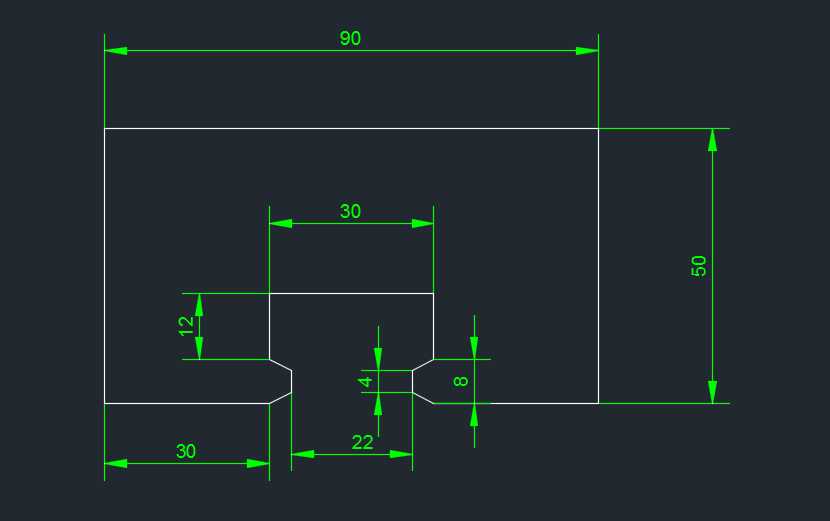

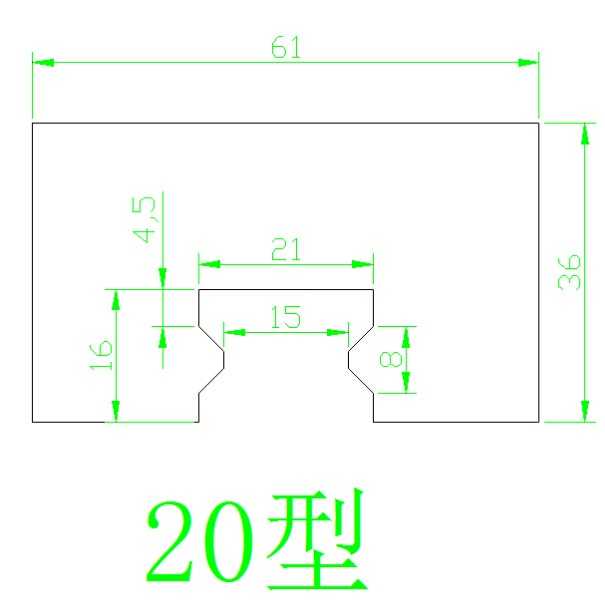

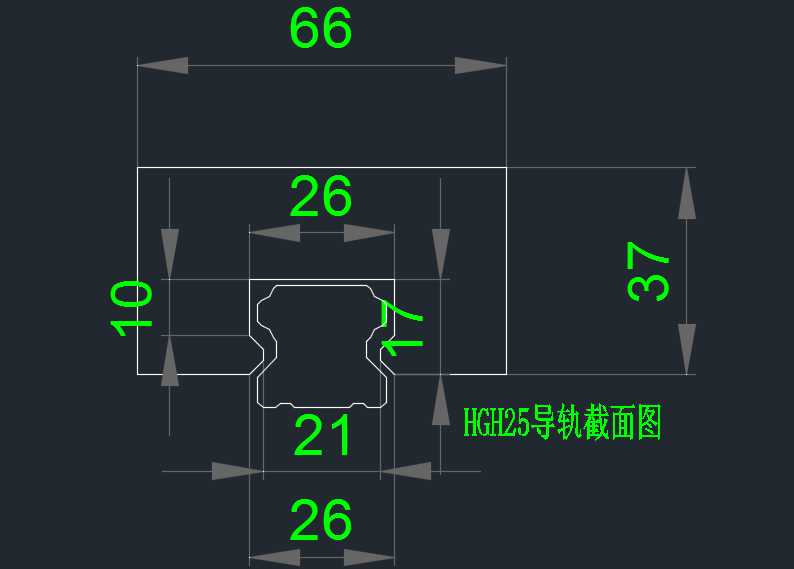

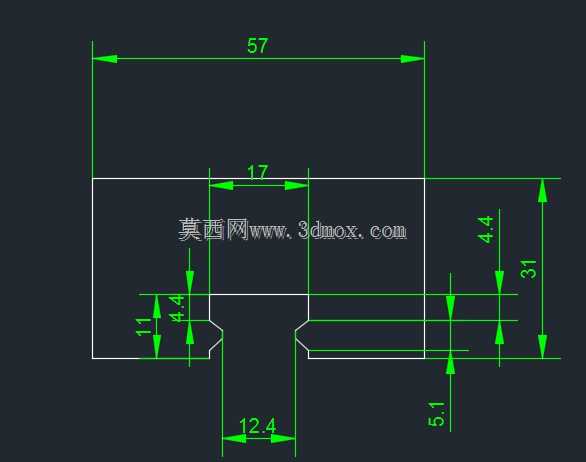

在自动化生产线、数控加工设备、精密检测仪器的直线传动场景中，线性导轨作为核心导向承载部件，长期暴露在车间环境中极易受到切削碎屑、加工粉尘、切削液飞溅的侵蚀，一旦滚道面进入硬质杂质，就会造成滑块滚动体磨损、行走精度下降、运行异响甚至卡滞报废的问题，而配套的防护波纹管正是为线性轨道提供动态防护的关键配套部件，这款适配HIWIN系列线性轨道的模块化波纹管，正是针对导轨防护场景的定制化适配结构。该波纹管采用风琴式折叠伸缩结构，整体为对称式开槽设计，内腔轮廓完全匹配HIWIN HGR、HGH系列线性导轨的截面外形，安装后可完全包覆导轨外露的滚道区域，随导轨滑块的往复行程同步伸缩，在不影响滑块正常行走的前提下，全程阻隔粉尘、碎屑、切削液接触导轨工作面，从源头降低导轨的磨损失效风险，大幅延长线性传动组件的维护周期与使用寿命。在设计思路上，这款结构采用了模块化可调的设计逻辑，区别于传统固定长度的一体式防护罩，使用者可根据自身设备上导轨的实际铺设长度、滑块的行程范围，通过增减折叠单元的数量快速调整波纹管的总拉伸长度，无需重新开模制作定制尺寸的防护部件，经实际物理适配验证，该波纹管压缩后的总长度可控制在最大拉伸长度的10%-13%，能够适配短行程紧凑安装空间的使用需求，不会因为防护结构的压缩占用过多的设备内部空间。从安装边界来看，该波纹管的开槽尺寸完全贴合HIWIN上银系列线性导轨的安装基面宽度与高度，安装时无需对现有导轨、滑块结构做额外打孔或切削改造，可直接卡套在导轨外侧，两端可通过粘接或压片固定在导轨两端的安装座与滑块端面，安装操作便捷，不会改动原有设备的传动结构。日常运行过程中，折叠式的结构伸缩阻力极小，不会给直线传动系统增加额外的负载，柔性的材质还可吸收设备运行产生的小幅振动，避免防护结构与导轨、滑块产生硬摩擦异响，无论是金属切削机床的导轨防护、自动化点胶设备的传动防尘、还是激光加工设备的轨道防渣，这款模块化波纹管都能提供稳定可靠的动态防护效果，解决不同长度规格HIWIN线性轨道的防护适配难题。
