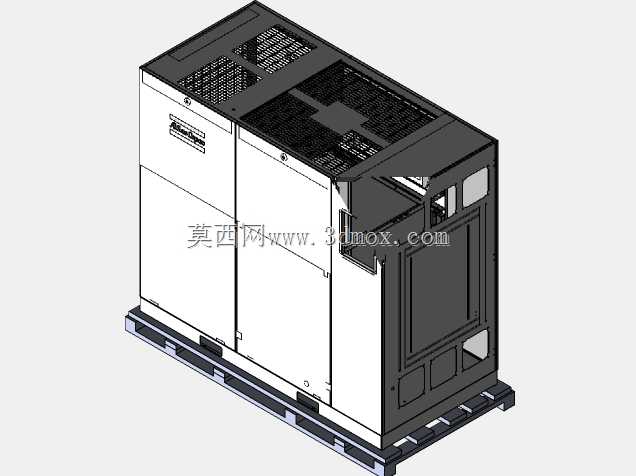

阿特拉斯螺杆式空气压缩机组装结构

该三维结构还原的是工业生产场景中常用的螺杆式空气压缩机组，这类设备广泛应用于机械加工车间气动工具供能、自动化生产线气动执行元件动力供给、喷涂作业洁净气源提供、食品医药行业工艺用气保障等场景，是工厂通用动力系统里的核心气源设备，能够持续输出压力稳定的压缩空气，满足不同生产环节的用气需求。从结构设计来看，整体采用撬装式集成布局，底部设置标准叉车槽的钢制焊接底盘，所有功能部件均集成安装在底盘之上，既可以通过叉车直接完成整机组的转运移位，也能直接落地固定安装，无需额外搭建复杂的安装基座，大幅降低现场安装的施工成本与周期。设备外壳采用分块式钣金拼装结构，正面设置双开式检修维护门，日常保养时无需完全拆解外壳，即可快速接触到内部的主机、油滤、空滤等需要定期更换的部件；侧面与顶面设计有矩阵式通风散热格栅，对应内部冷却系统的进出风路径，能够保证设备长时间高负载运行时，内部产生的热量可以快速排出，避免高温触发停机保护。外壳上预留的观察窗与操作界面安装位，匹配设备运行状态显示、紧急停机操作的人机交互需求，操作人员无需打开柜门即可直观查看设备运行参数、快速处置突发状况。在安装边界设计上，整体外形尺寸适配标准工业厂房的设备摆放通道要求，整机宽度预留足够的侧面检修空间，顶部格栅位置避开厂房管线排布的常规高度区间，底部撬座的固定孔位匹配常规工业地坪的膨胀螺栓安装规格，外接气管、电缆的接口统一布置在设备侧后方，方便现场管线的排布对接，避免管线外露影响车间通行。结构设计过程中充分考虑了设备运行的减震需求，底盘与内部主机、电机的安装位置预留了减震垫安装空间，能够有效抵消设备运行时产生的振动传递，降低运行噪音对车间环境的影响，同时避免振动长期作用导致外接管线松动脱落。外壳钣金的折弯与拼接处做了加强筋设计，既能够降低钣金厚度控制整机重量，又能保证外壳的结构强度，避免设备转运、使用过程中出现外壳变形的问题，整体结构完全匹配工业级设备长期稳定运行的使用要求。
