BITEX自行车花鼓集线器SolidWorks设计模型

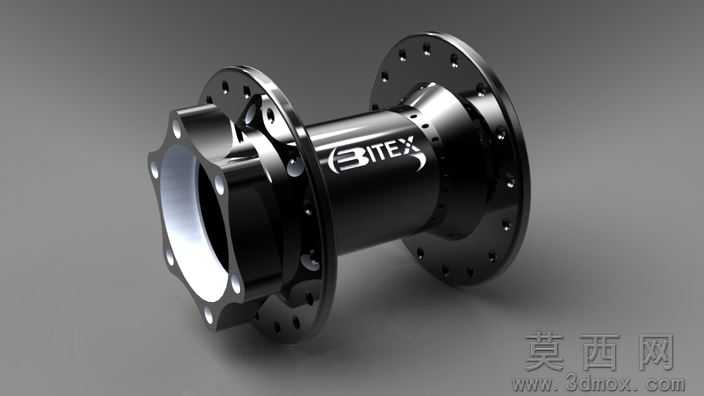

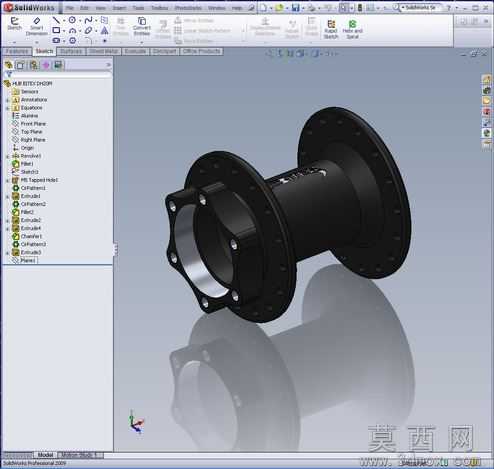

本模型为BITEX品牌自行车花鼓集线器的高精度三维设计成果，建模全程在SolidWorks2009平台完成，首先通过旋转凸台命令生成花鼓主体的筒状基础轮廓，精准匹配自行车轮组的轴芯安装尺寸，随后通过拉伸切除、圆周阵列命令完成两侧法兰盘的辐条孔位加工，每处孔位的孔径、孔距均严格参照实物测绘参数设置，确保辐条安装时的对位精度，再通过异形凸台、倒角命令生成花鼓两端的碟刹安装座结构，预留出标准碟刹夹器的安装匹配公差，所有特征建模完成后通过干涉检查命令验证各部件无结构冲突，整体建模逻辑清晰，特征树可编辑性强，方便后续根据不同轮组规格调整参数。参数设计层面，模型严格还原实物的核心尺寸，主体筒身长度适配标准山地车/公路车的开档间距，两侧法兰的盘径、辐条孔数量均符合专业自行车轮组的编圈规范，轴芯安装位的内径尺寸匹配通用自行车快拆轴与桶轴规格，碟刹安装座的孔位遵循国际六钉碟刹安装标准，所有配合公差均控制在机械加工合理范围内，可直接导出工程图用于生产参考。渲染材质方面，模型主体赋予哑光黑色阳极氧化金属材质，还原铝合金花鼓的真实表面质感，法兰盘边缘与安装座接触面添加轻微金属倒角反光效果，辐条孔内壁设置金属切削后的亮面质感，整体渲染效果逼真，清晰展现产品的工业设计质感。结构原理上，该花鼓集线器作为自行车轮组的核心传动部件，主体筒身内部用于容纳轴承与轴芯，实现轮组的顺畅转动，两侧法兰盘通过辐条连接车圈，传递骑行过程中的载荷，一端的六钉安装座用于固定碟刹盘片，实现制动功能，整体结构集成了轮组支撑、转动承载、制动安装三大核心功能，是自行车轮组的关键连接件。软件兼容层面，模型为SolidWorks2009原生格式，可直接在SolidWorks2009及以上所有版本中打开编辑，同时支持导出STEP、IGS等通用三维格式，可兼容UG、Pro/E、Catia等主流三维设计软件，不存在版本兼容障碍。研发教学应用层面，该模型可用于自行车配件研发环节的结构验证，帮助研发人员快速测试不同开档尺寸、法兰盘规格的花鼓适配性，也可作为机械设计专业的教学案例，用于讲解旋转特征、阵列特征、公差配合等知识点，同时也可供骑行装备改装爱好者参考，用于定制个性化轮组的花鼓选型与改装设计。
