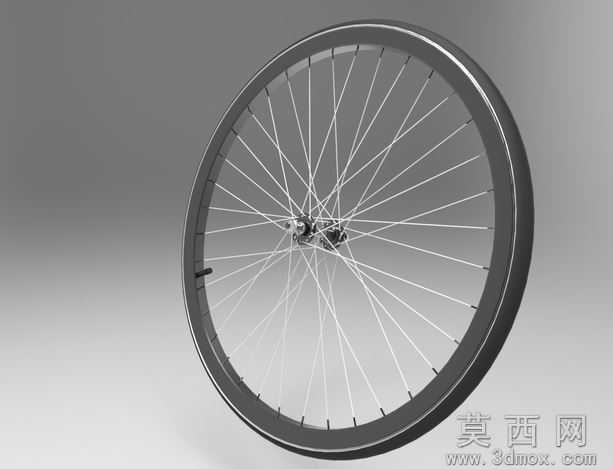

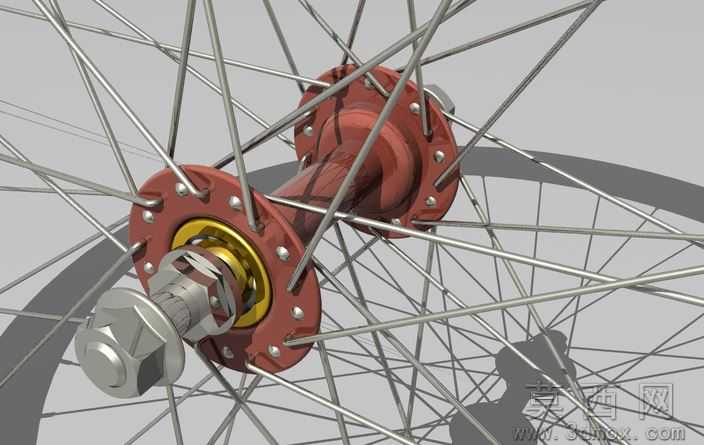

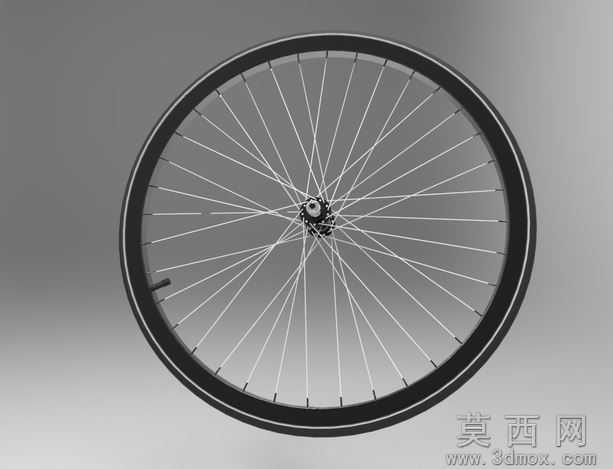

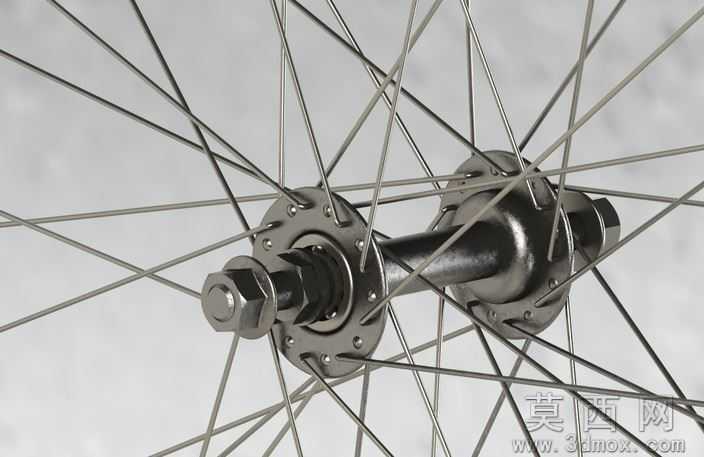

自行车前轮花鼓轮组SolidWorks三维设计模型

本模型为自行车前轮轮组完整三维设计成果，建模流程遵循从核心部件到外围组件的正向设计逻辑：首先完成花鼓主体的基准轴定位，依次搭建轴芯、轴承安装位、法兰盘、锁紧螺母的基础特征，通过旋转凸台生成轴身主体结构，再使用拉伸切除完成轴承卡槽、辐条孔的精密开孔，对法兰盘的辐条固定位做圆周阵列排布，保证每一个安装孔的角度公差控制在合理范围；随后完成辐条的参数化建模，根据轮组编条的交叉排布规则，逐一匹配花鼓法兰与轮圈的对应安装点位，通过扫描特征生成每一根辐条的实体，再添加辐条帽的细节结构，最后完成轮圈、外胎的轮廓建模，所有部件完成装配约束后做全局干涉检查，排除部件间的错位与穿模问题。参数设计层面严格参照民用运动自行车前轮的通用尺寸规范，花鼓轴径、法兰盘间距、辐条长度、轮圈直径均匹配常规26寸自行车前轮的规格，辐条的交叉排布角度、锁紧螺母的螺纹参数均按照行业通用标准设定，可直接用于结构验证与尺寸参考。渲染材质部分针对不同部件做了差异化的材质匹配：花鼓主体采用抛光镀铬金属材质，还原金属部件的高反光金属质感，辐条采用哑光不锈钢材质，呈现冷调金属的细腻纹理，轮圈与外胎分别采用硬质铝合金与黑色橡胶材质，橡胶部分添加细微的颗粒纹理提升真实感，整体渲染效果还原了成品轮组的真实视觉表现。结构原理上完整复现了自行车前轮的承载与转动逻辑：花鼓内置的轴承结构可实现轮组绕轴芯的顺畅转动，辐条采用交叉编法均匀分散轮圈承受的载荷，将地面冲击力传递至花鼓再传导至前叉，锁紧螺母结构可实现轮组与前叉的牢固固定，整体结构完全符合自行车前轮的力学传递逻辑。软件兼容方面，模型基于SolidWorks2011版本搭建完成，除原始可编辑的Sldprt、Sldasm格式文件外，还导出了通用STL格式文件，可兼容UG、Pro/E、Catia等主流三维设计软件，也可直接导入切片软件用于3D打印验证。研发教学应用层面，该模型可作为自行车结构设计的参考案例，用于机械专业的装配设计教学、辐条轮组的力学分析教学，也可作为自行车配件研发的基础参考模型，帮助设计人员快速理解前轮轮组的结构组成，缩短同类产品的研发周期，同时也可用于骑行装备相关的科普展示场景，直观呈现自行车前轮的内部构造。
