经典翻盖旋转屏诺基亚N90通讯设备结构

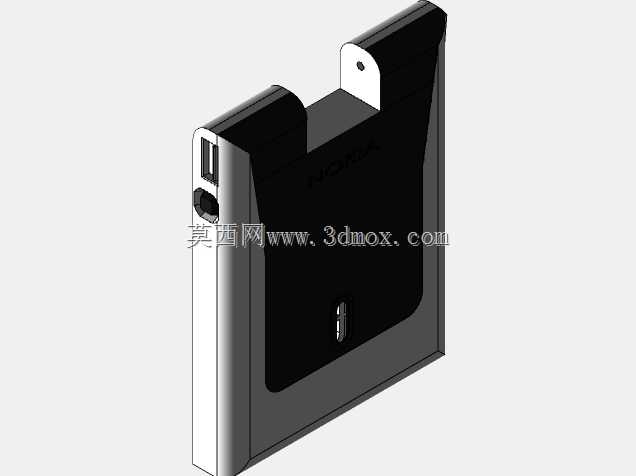

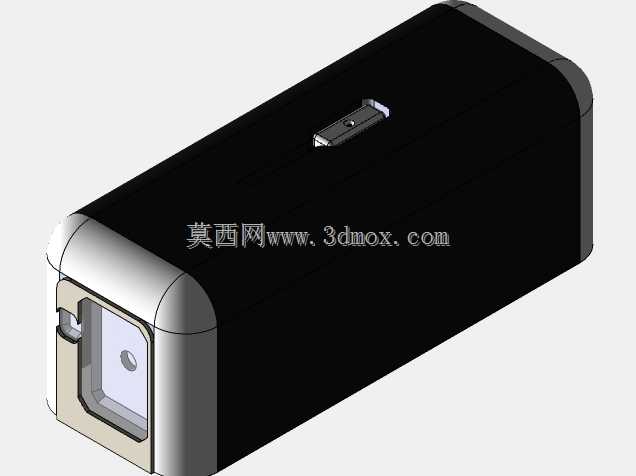

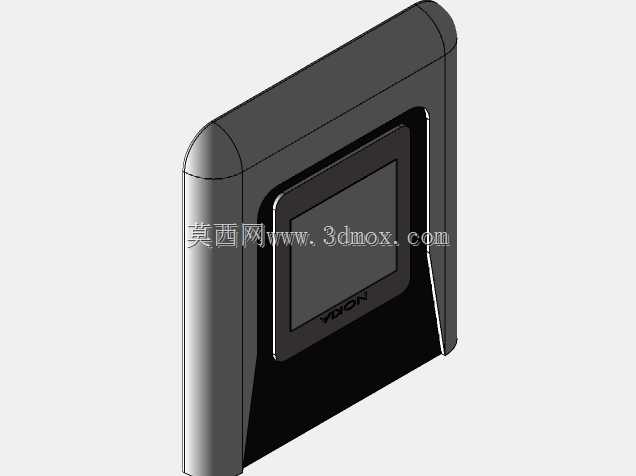

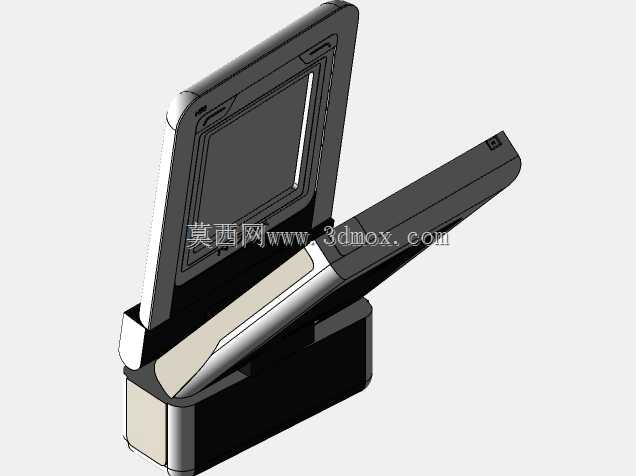

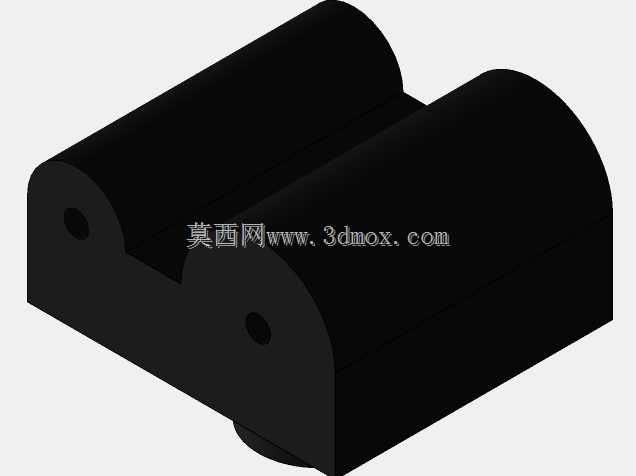

这款经典翻盖旋转屏通讯设备的三维结构，还原了早年高端影像手机的典型机械设计逻辑，在消费电子结构设计领域具备很高的参考价值。从实际应用场景来看，这类设备诞生于移动通讯从基础通话向多媒体影像功能转型的阶段，主要面向有移动拍摄需求的商务与数码爱好者用户，既满足日常移动通讯的通话、短信收发需求，也能通过可旋转的屏幕结构实现类似便携DV的拍摄体验，在当年填补了手机与便携摄像设备之间的形态空白。从产品功能特性来看，该设备采用独特的双轴翻盖加屏幕旋转结构，上半部分集成屏幕与拍摄模组，下半部分集成按键、电池与通讯主板，翻盖转轴既承担上下机身的连接与开合阻尼功能，还预留了屏幕旋转的机械限位结构，让屏幕可以沿垂直于翻盖转轴的方向旋转270度，实现拍摄时的屏幕取景角度自由调整，同时转轴内部集成柔性排线的走线路径，避免反复开合旋转造成排线磨损断裂，保障设备长期使用的结构可靠性。从设计思路来看，整个结构设计优先保障握持手感与功能模块的布局合理性，机身下半部分做了贴合手掌弧度的收边处理，按键区域预留足够的手指按压空间，上半部分的屏幕模组在旋转到拍摄角度时，机身下半部分可以自然充当握持手柄，模拟手持摄像机的握持姿态，降低长时间拍摄的手部疲劳；同时结构设计充分考虑各模块的安装边界，电池仓设置在机身下半部分的后侧，采用卡扣式后盖固定，不需要额外螺丝即可开启更换电池，SIM卡与存储卡槽布置在电池仓内侧，避免日常使用中意外脱落，摄像头模组布置在上翻盖的旋转端，无论屏幕旋转到任何角度，镜头都能保持正向取景状态，配合转轴处的角度定位结构，旋转到常用拍摄角度时可以获得清晰的档位反馈。从外形尺寸与安装边界来看，整机在闭合状态下保持修长的直板翻盖形态，可轻松放入常规衣物口袋，翻盖打开后整体长度符合单手握持时的手指覆盖范围，屏幕旋转过程中与机身下半部分、按键区域预留足够的安全间隙，不会出现旋转过程中结构刮擦、干涉的问题，各零部件之间的配合公差控制在消费电子通用的精度范围内，外壳采用塑料与金属饰条结合的方式，在控制整机重量的同时提升结构强度与外观质感，内部主板、摄像头、电池、按键模组都有对应的定位柱与卡扣结构，装配时不需要复杂的工装即可完成精准定位，有效提升生产装配效率。这类经典结构的三维还原，也能为当下折叠屏、旋转屏消费电子设备的结构设计提供早年的成熟经验参考，帮助设计师理解手持通讯设备在形态创新过程中需要兼顾的可靠性、握持感与功能实现逻辑。
