三单元模块化立方体卫星结构设计

该立方体卫星主要面向近地轨道的空间探测、通信中继、在轨技术验证等应用场景，作为微纳卫星的主流构型之一，这类三单元立方体卫星可依托标准化的星箭接口搭载发射，能够大幅降低航天任务的部署成本，适配高校科研、商业航天的短周期小载荷任务需求，可承担空间环境参数采集、低轨窄带通信转发、小型光学载荷搭载等实际作业任务，为近地空间的各类轻量化航天任务提供可靠的载体平台。

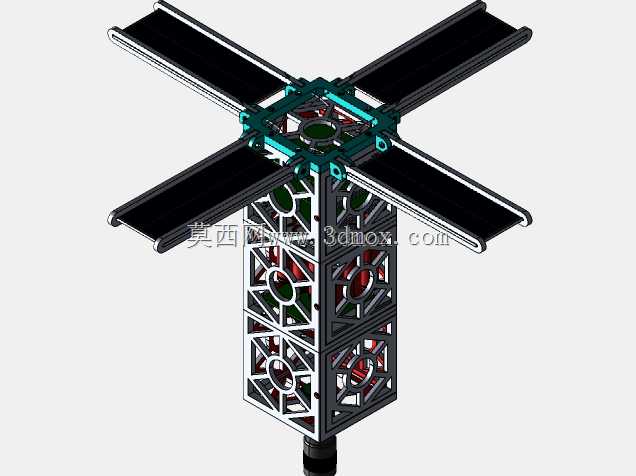

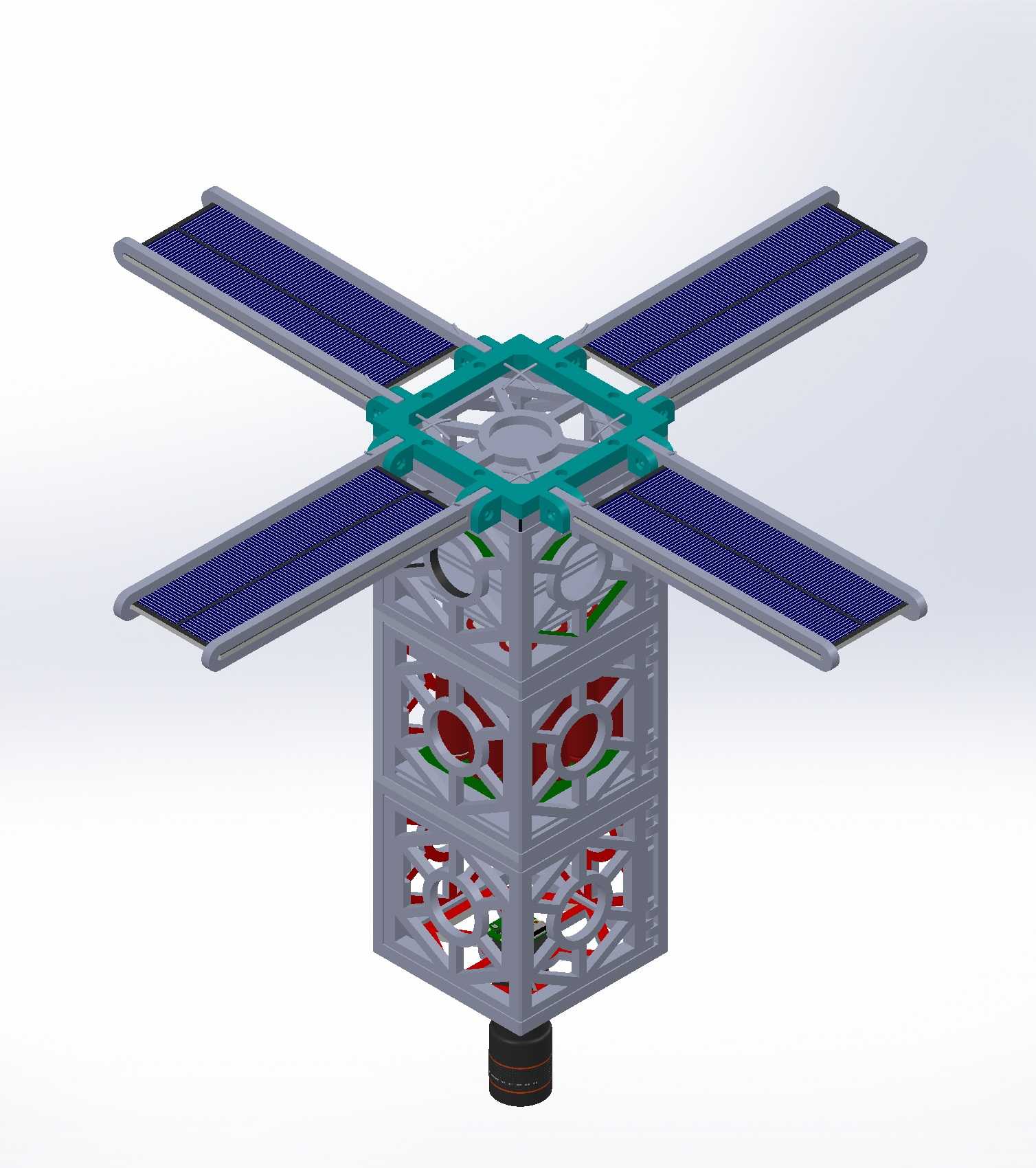

在功能特性层面，该卫星采用三单元堆叠的主体框架结构，主体为镂空式承力框架设计，框架预留了标准化的载荷安装位，可适配不同功能的星载设备安装需求，框架的镂空结构既能够有效降低整星结构重量，又可为星载电子设备提供充足的散热通道，同时框架上的镂空花型结构兼顾了结构强度与减重需求，可在发射阶段承受火箭起飞阶段的过载与振动载荷。卫星顶部搭载四片对称展开的太阳能帆板，帆板展开后呈十字形布局，可在卫星对日定向过程中最大化接收太阳辐照面积，为星载电池组持续补充电能，保障星载设备的长期在轨供电需求；卫星底部设置有标准的星箭对接接口，可适配通用的立方星部署器，无需额外定制转接结构即可完成发射搭载。

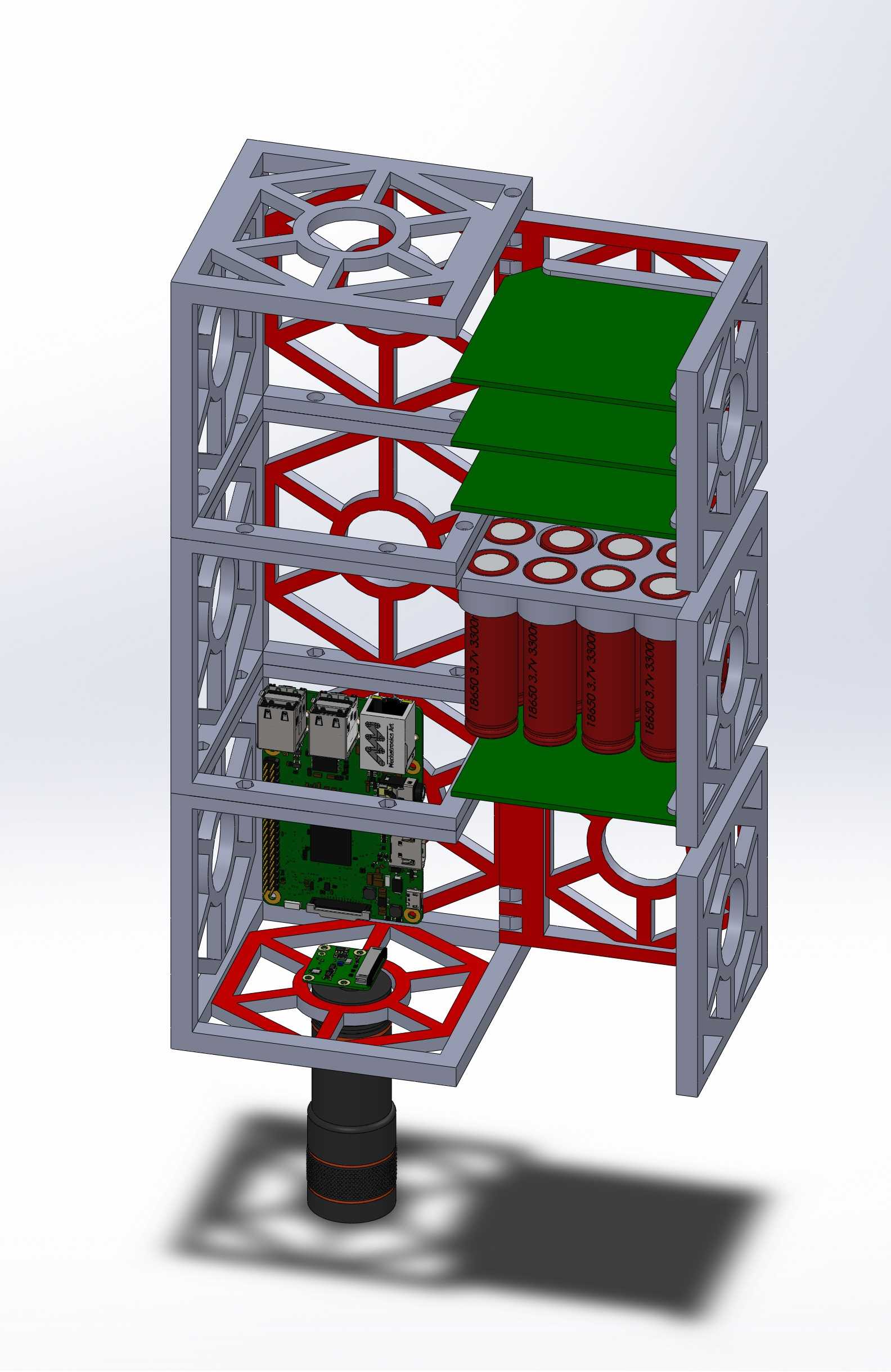

在设计思路上，该卫星严格遵循立方星的通用设计规范，主体框架采用对称式布局，整星质心位于几何中心轴线上，可降低卫星姿态控制的难度，减少姿控系统的燃料或电能消耗；太阳能帆板采用侧装展开式设计，在发射阶段帆板可折叠贴合在卫星主体侧面，收拢状态下整星外轮廓完全符合三单元立方星的包络尺寸要求，入轨后可通过释放机构完成帆板展开，无需额外的复杂展开驱动结构。框架内部采用分层式安装布局，可依次排布姿控组件、电源模块、载荷模块、通信模块，各模块之间预留有线缆走线通道，同时框架上的镂空结构可方便各模块的安装固定与后期调试，框架边角做了圆角过渡处理，可避免在安装、转运过程中对操作人员或其他星载设备造成剐蹭损伤。

在外形尺寸与安装边界层面，该卫星收拢状态下主体为标准立方星三单元尺寸，收拢后帆板完全处于主体包络范围内，不会超出部署器的内部容纳边界；帆板展开后单侧伸出长度经过严格核算，展开过程中不会与卫星主体或其他同批次部署的卫星发生干涉，底部对接接口的位置、尺寸完全匹配通用立方星部署器的锁紧机构，安装时仅需沿轴向推入部署器即可完成锁紧固定，无需额外调整安装姿态。整星结构的所有外凸部件均做了限位设计，可耐受发射阶段的振动、冲击工况，入轨后各运动部件的活动范围均经过仿真验证，不会出现展开卡滞或超出设计边界的情况，可保障卫星在轨运行的结构可靠性。
