“正方形叠层”宽带倒金字塔天线

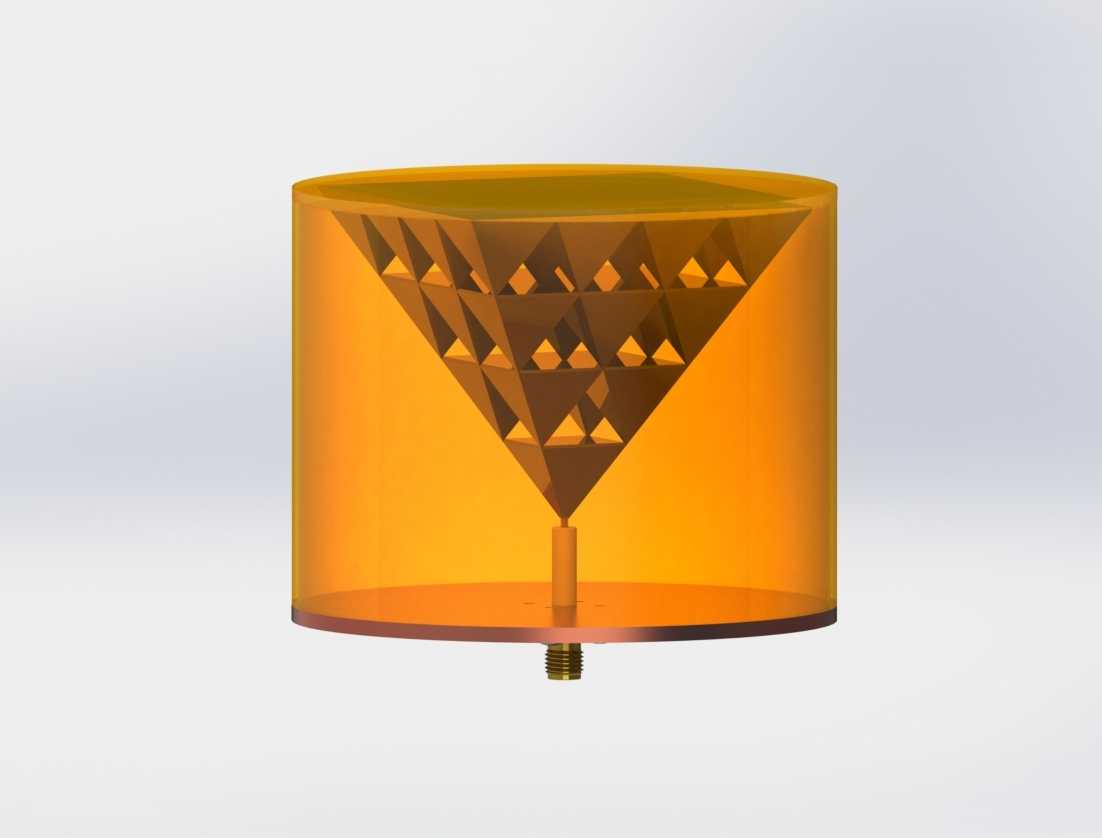

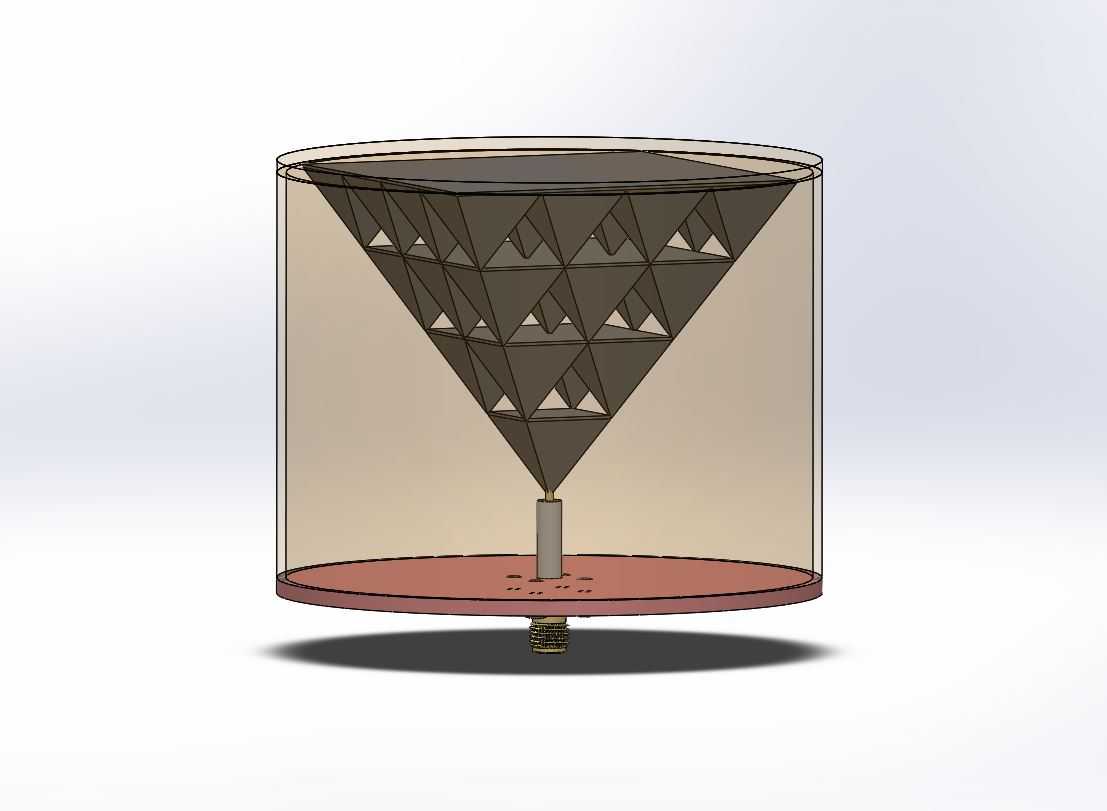

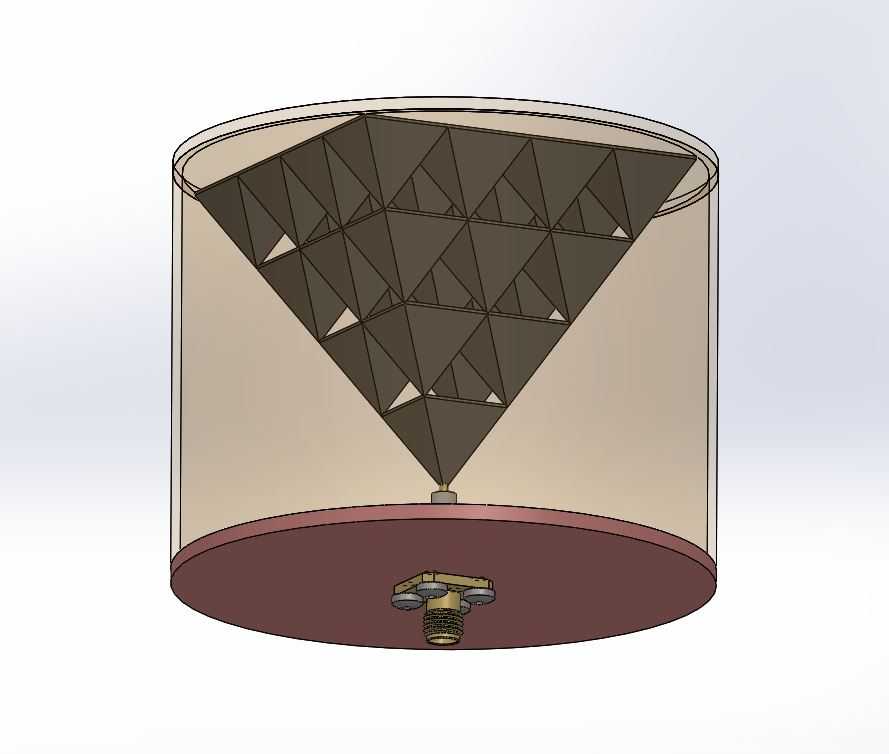

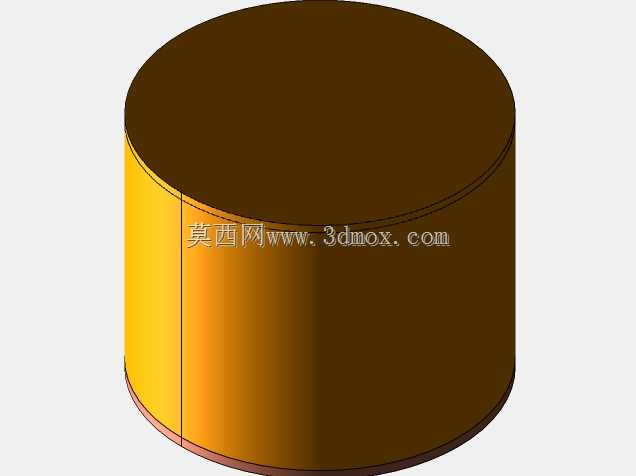

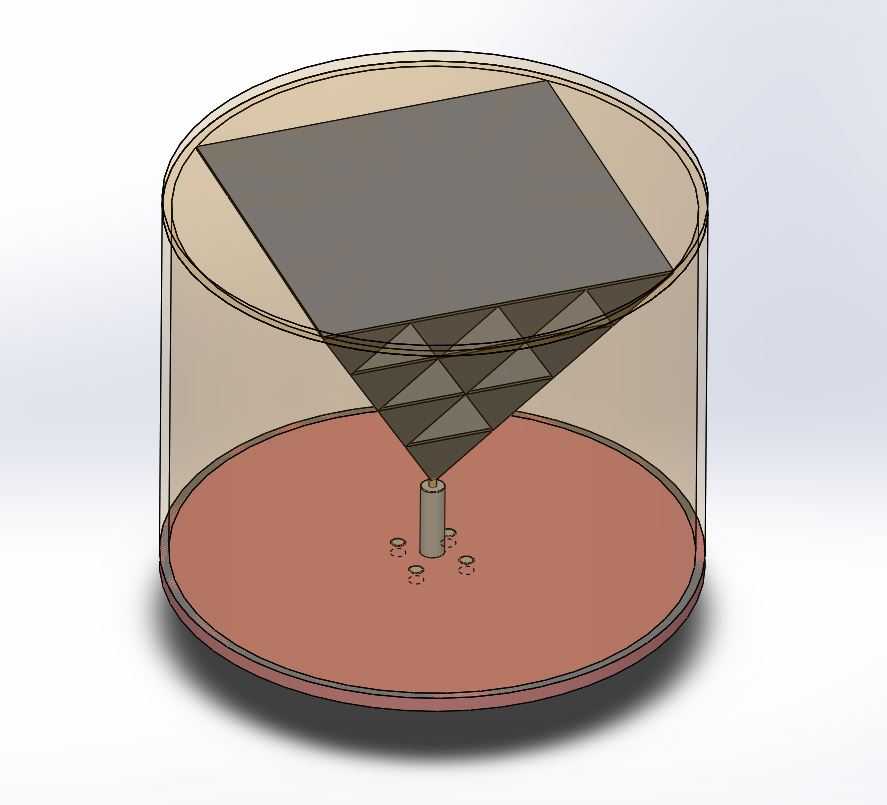

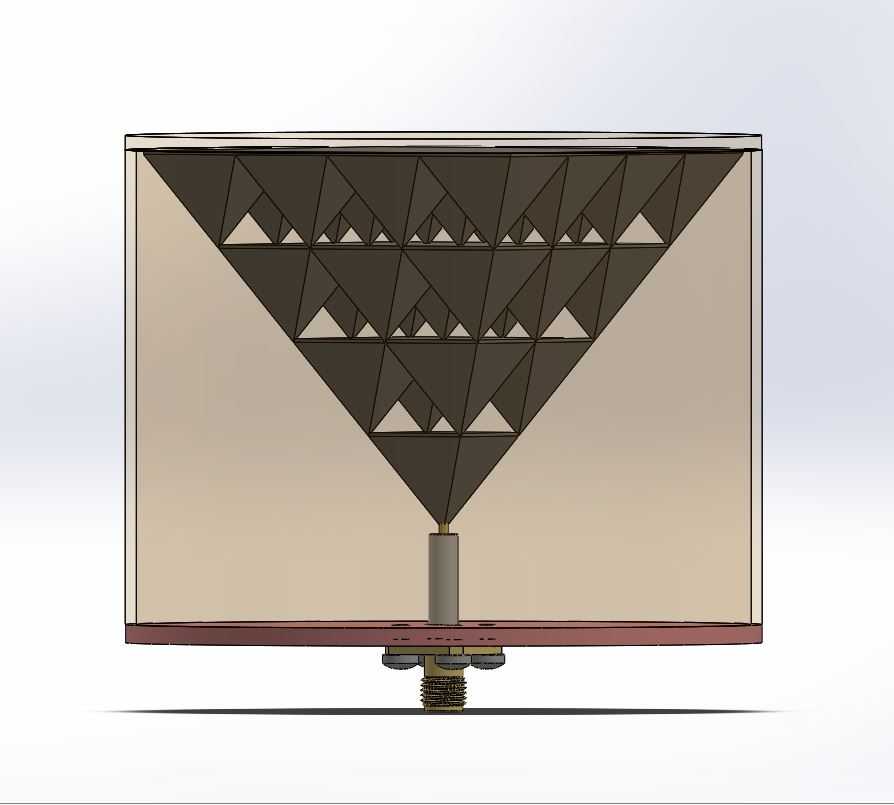

这是一个“正方形堆叠”（4^2~3^2~2^2~1^2）倒金字塔宽带天线的模型，我定制了这个模型，看看我能模拟出什么样的独特形状的天线，非常适合3D打印。这可以打印在聚合物，然后喷上导电涂料，但可能是更好的三维打印在金属，然后烧结的硬度。这种天线类似于Sierpinski分形风格的天线，但不是基于分形，而只是平方函数。整体几何结构是最长的波长，每个连续的较低层代表较短的波长（较高的频率）。然而，最大的和最小的将占主导地位。这是一份很好的白皮书：https://repository.wit.ie/3299/1/Design%20of%20Microwave%20Components%20using%20Direct%20Metal%20Laser%20intering.pdfThe圆形围墙是一个简单的方法，以保持金字塔直立和水平的橙色透明亚克力和整个顶部的平面两侧。中心导体焊接（未显示），底座为2.54 mm或0.1“厚的铜板，用作接地板。这对于防止天线耦合到同轴电缆外部非常重要。我还挤出了基地向上0.5毫米，以合并与拦截点，因为点接触对方将过于微妙的制造。也许我可以将这些文件归档，但合并到一个挤压更容易在最开始时间。总的来说顶部尺寸为60mm x 60mm，因此每个金字塔为15mm x 15mm。总高度是60毫米，所以每个金字塔是15毫米高。对角边为SQRT（（60mm）^2*（42.4264mm）^2）=73.4847mm=7.35cm，约为1.02GHz。最小的金字塔和倒置的光圈是15毫米，调谐到4倍的频率，所以应该在4千兆赫的范围。另外，三角形切口既可以作为捕获区域，也可以作为图像区域。我希望执行三维电磁模拟，并将在稍后公布结果。如果有人想采取主动，那么请告诉我你的结果。谢谢！你知道吗
