铰接式支撑连接座结构设计

该铰接式支撑连接座主要应用于工业设备的铰接传动部位，常见于自动化生产线的连杆驱动机构、输送设备的张紧调节支架、工程机械的操作杆连接基座等场景，作为实现部件间铰接转动、载荷传递与位置支撑的核心连接件，承担着连接固定端与活动端、分散工作载荷、限制非必要自由度的关键作用，能够在设备往复摆动、角度调节的工况下长期保持结构稳定性，避免连接部位出现应力集中导致的变形或断裂问题。

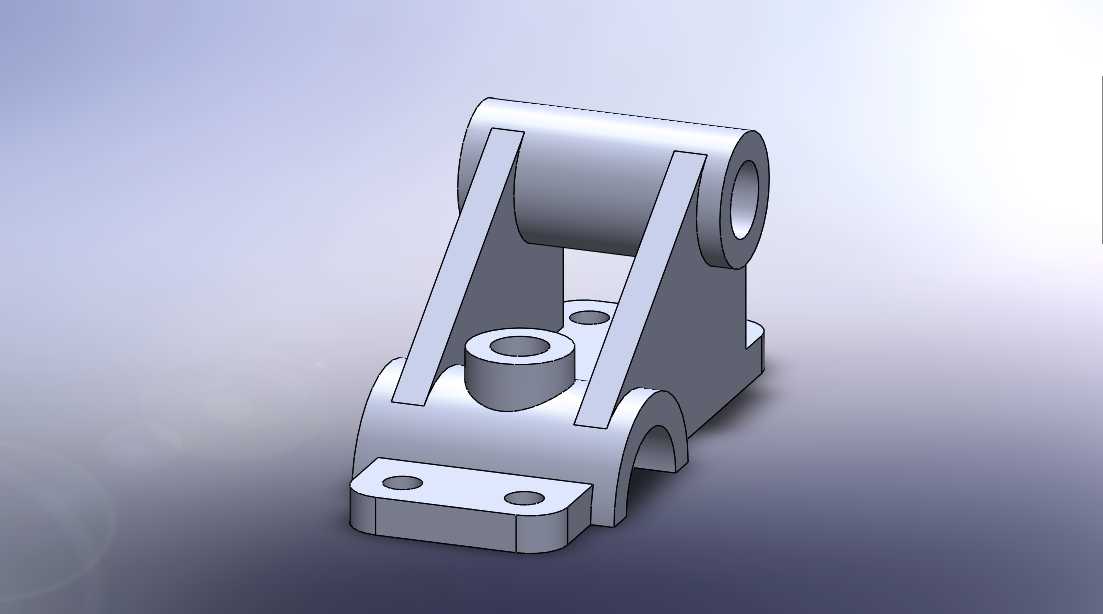

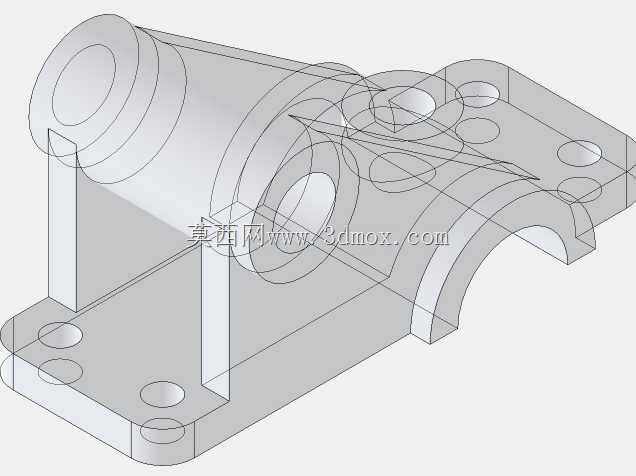

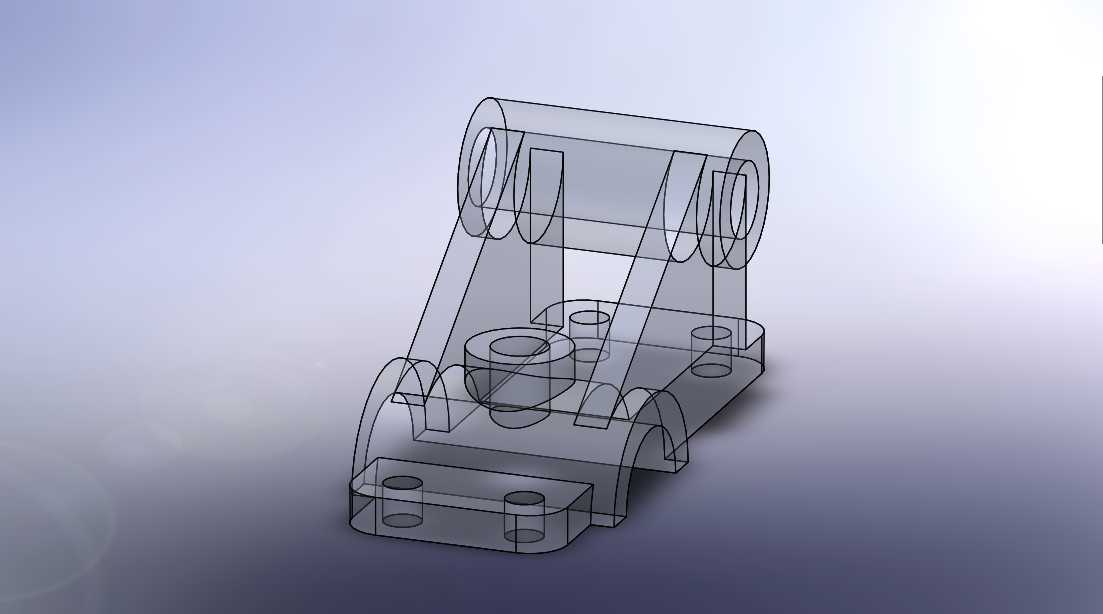

从功能特性来看，该连接座采用一体化铸造成型后机加工的结构设计，上部设置同轴贯通的铰接轴孔，用于穿装铰接销轴实现与活动部件的转动配合，孔壁预留有足够的壁厚以承受径向载荷与转动摩擦；中部采用双侧斜向支撑肋板结构，将上部铰接部位的载荷顺畅传递至下部安装基座，肋板之间预留的镂空区域既可以降低整体自重，也能避免加工过程中出现应力残留，同时中部凸起的同轴定位凸台可用于配套安装限位套、缓冲垫等辅助配件，实现铰接转动的行程限制与减震缓冲；下部设置带安装孔的水平安装底板，底板一侧设计有半圆弧避让缺口，可适配安装基面的凸起轴类结构，减少安装时的适配加工量，底板上的两个沉头安装孔可通过螺栓将整个支座牢固固定在设备机架上，保证连接刚性。

设计过程中优先考虑了载荷传递路径的合理性，将上部铰接孔的受力通过斜向肋板以最短路径传导至安装底板，避免出现悬臂结构带来的弯矩过载问题，所有转角位置均设置了工艺圆角，有效降低应力集中系数，适配长期交变载荷的工作场景。外形尺寸方面，整体结构紧凑，安装底板的长宽尺寸适配常规100mm间距的安装螺孔布局，上部铰接孔的中心高度满足常规铰接部件的转动空间需求，双侧肋板的间距预留了足够的铰接部件摆动空间，安装时无需额外对周边部件进行位置调整，可直接替换同规格的传统焊接式支座，安装边界清晰，适配性强，能够满足多数中小载荷铰接部位的安装使用需求。
