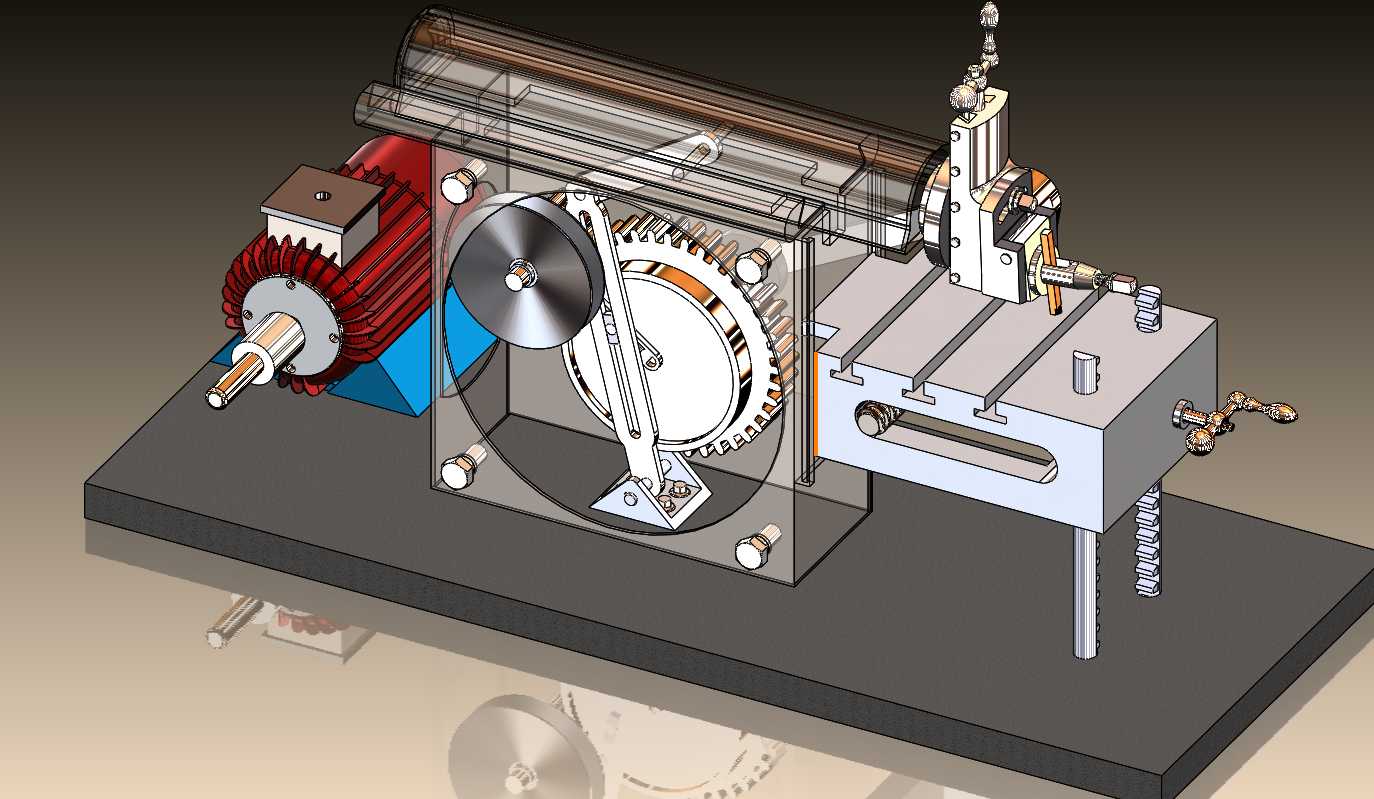

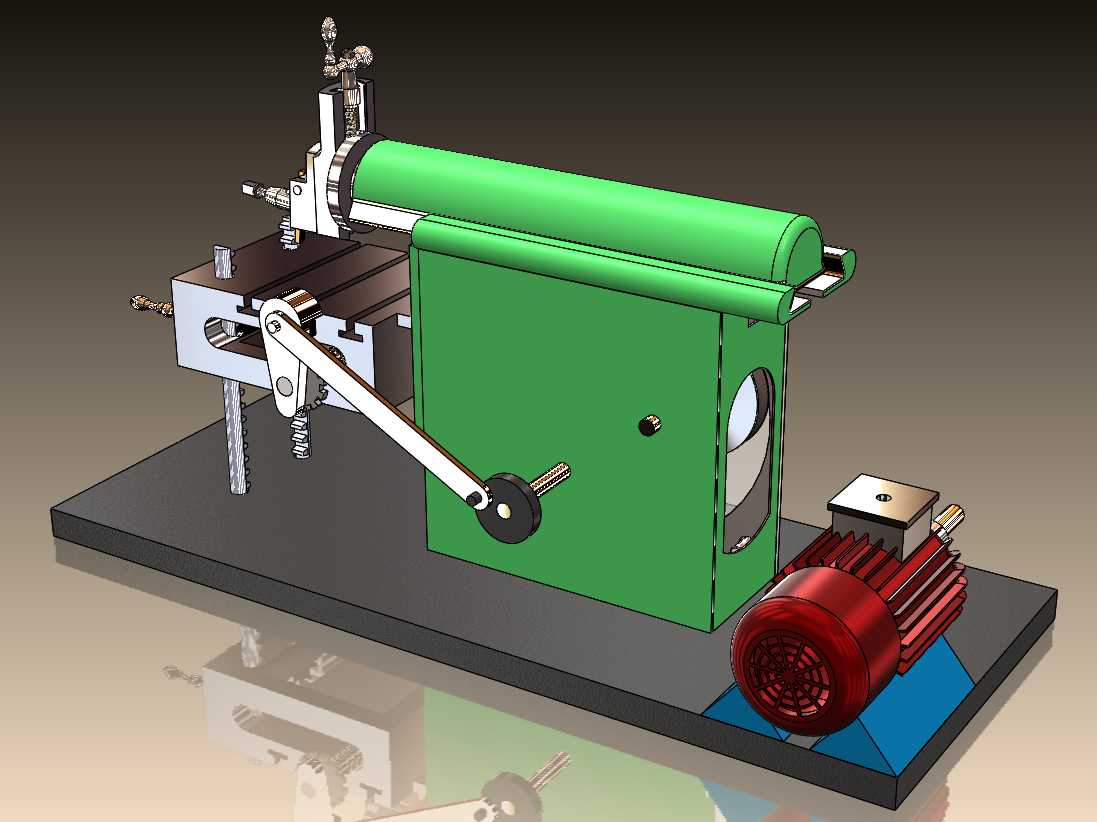

带皮带传动结构的卧式成型加工设备

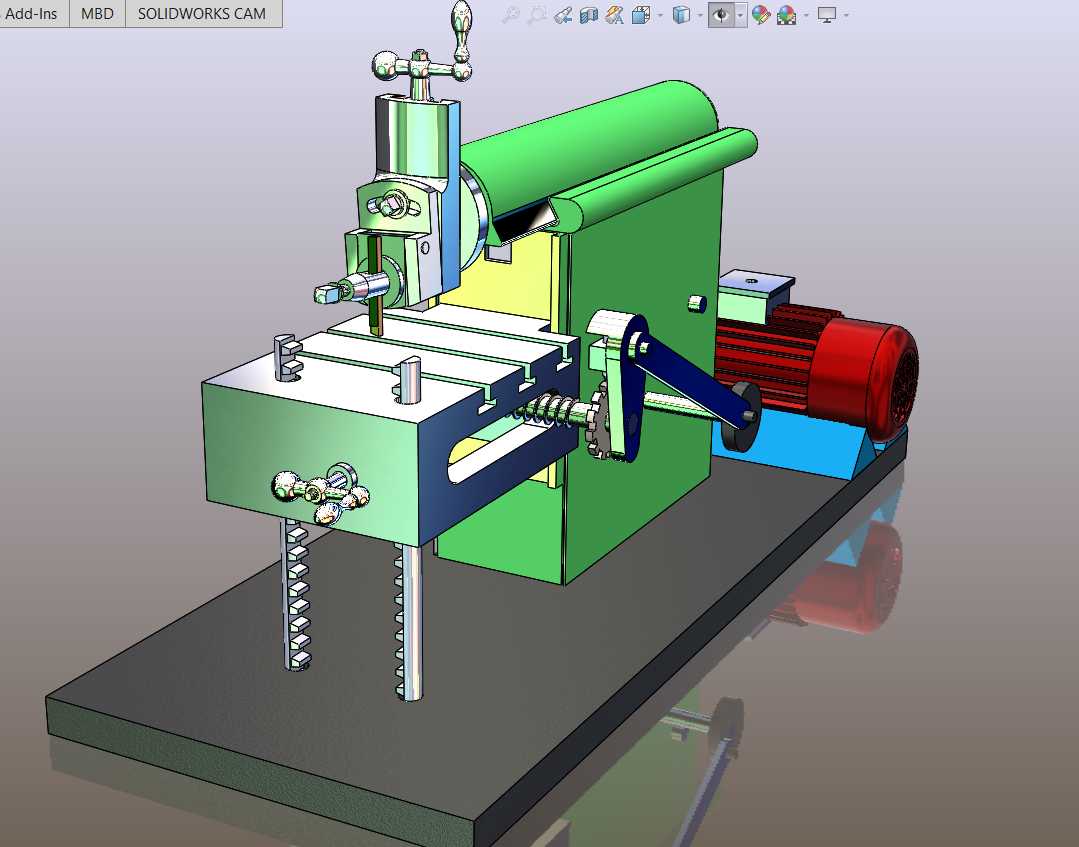

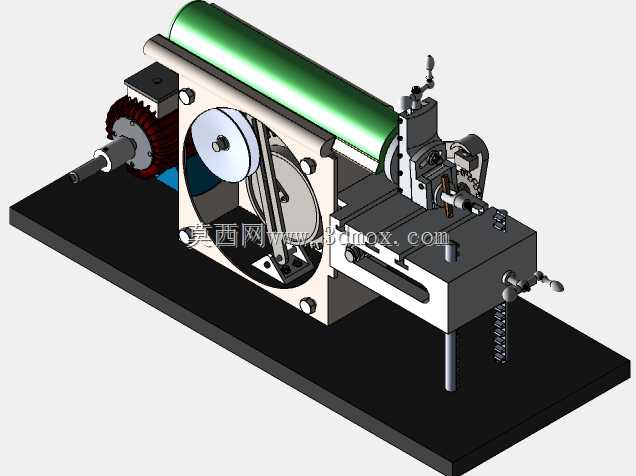

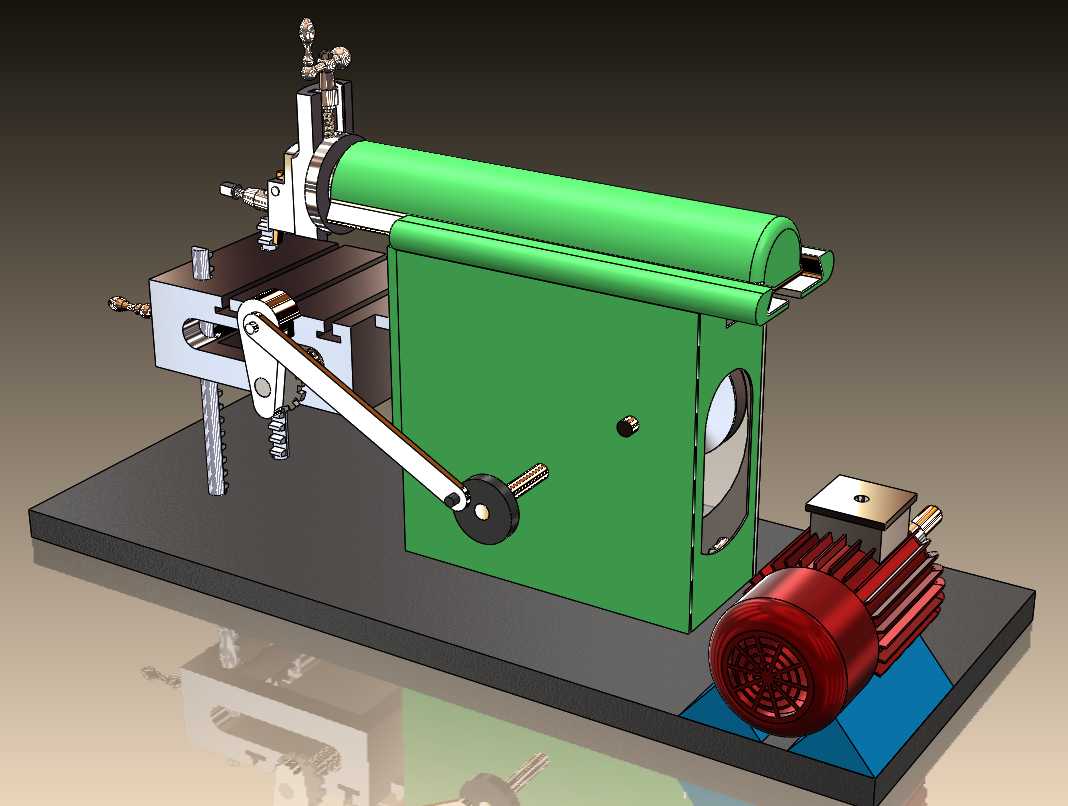

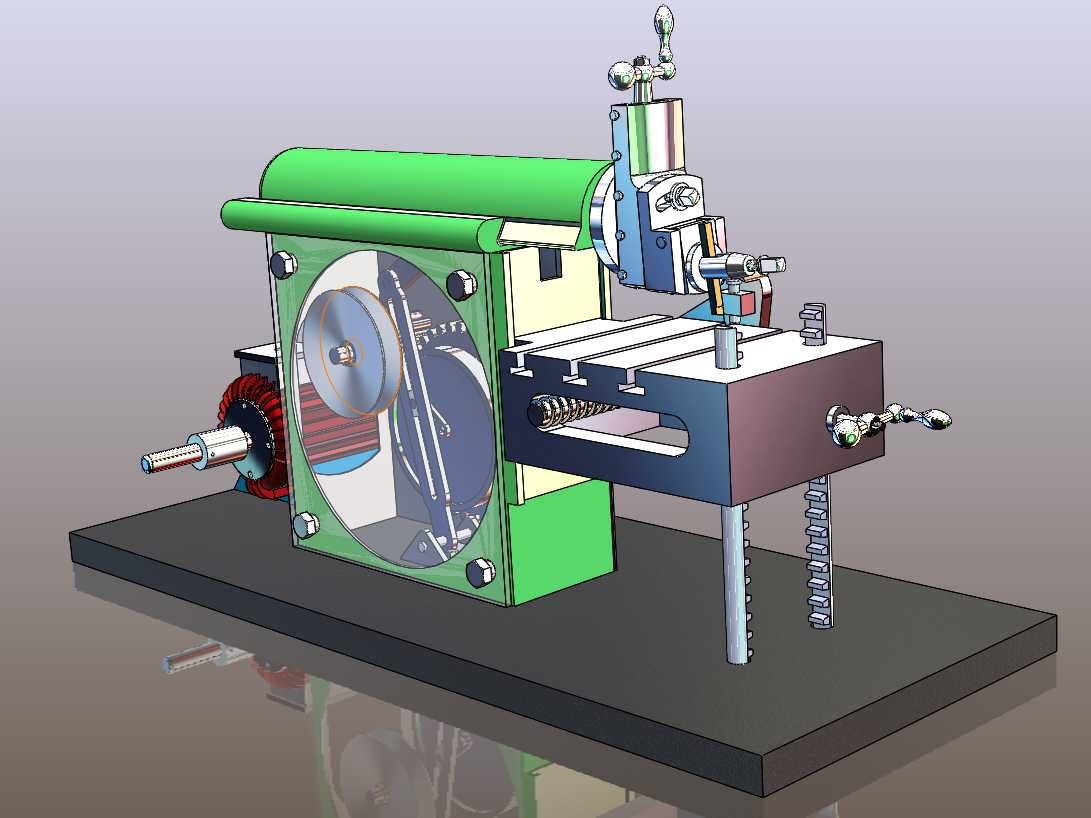

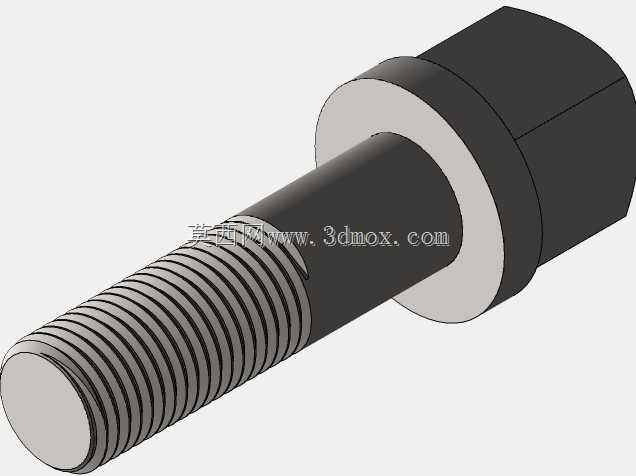

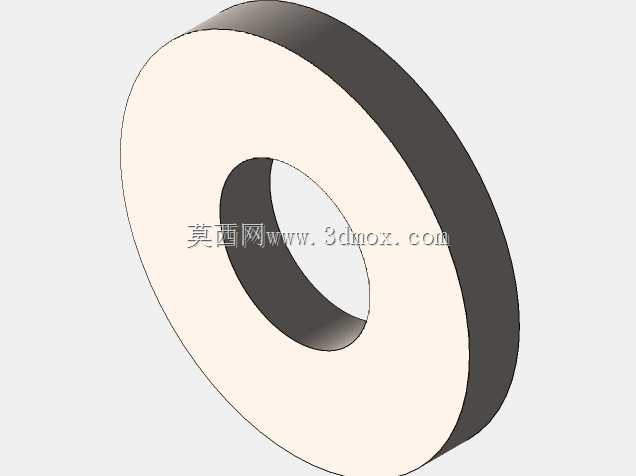

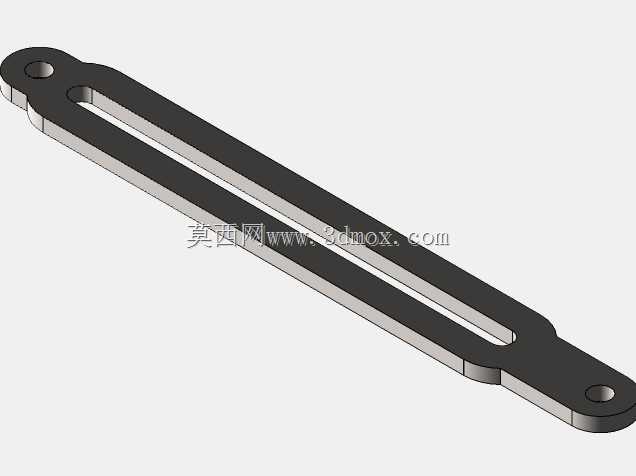

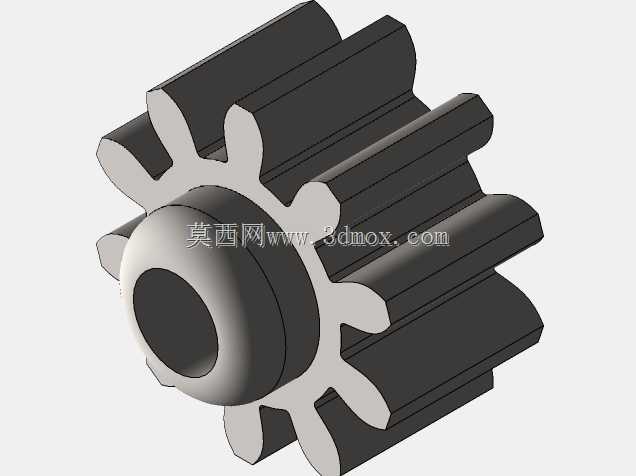

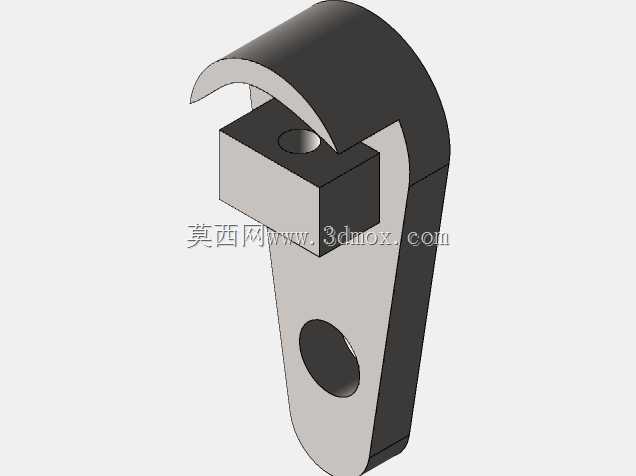

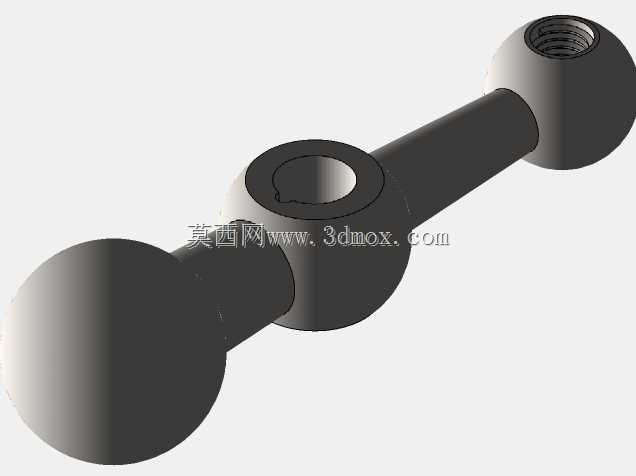

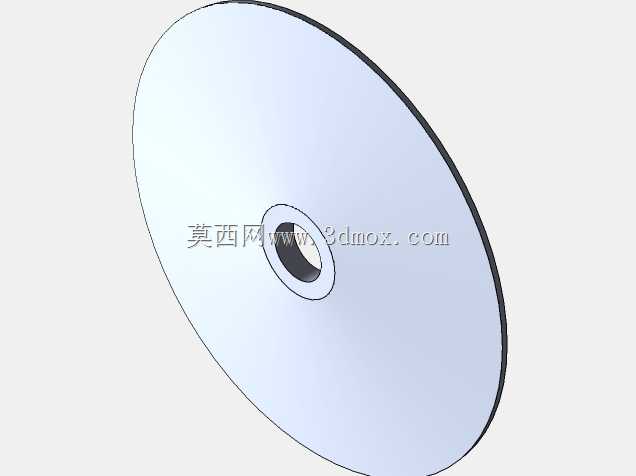

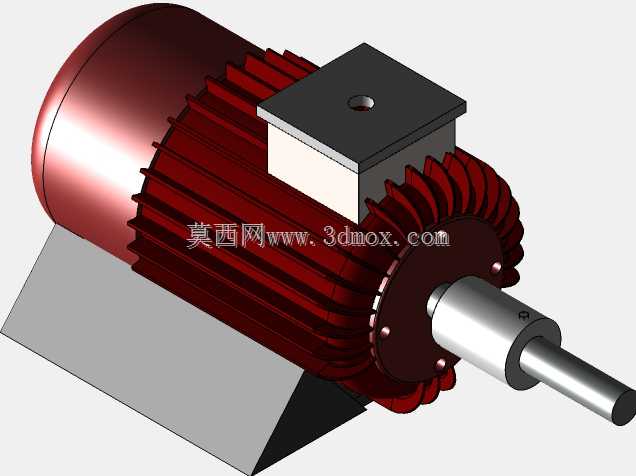

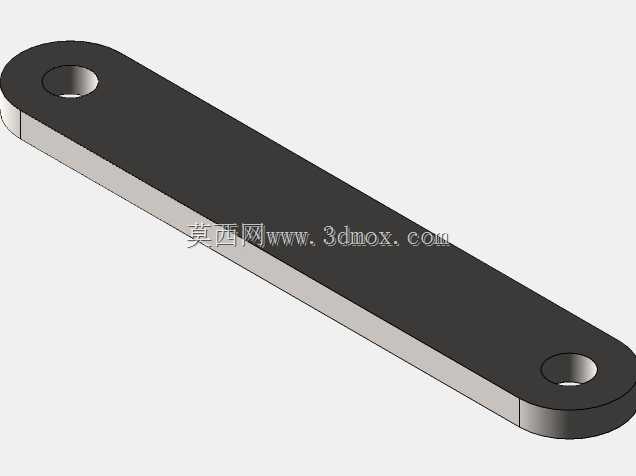

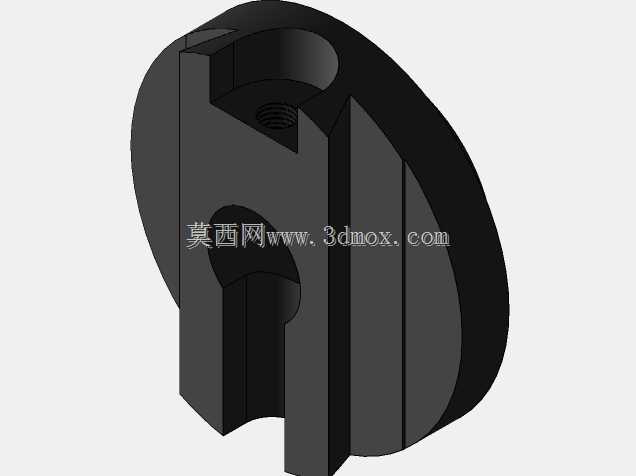

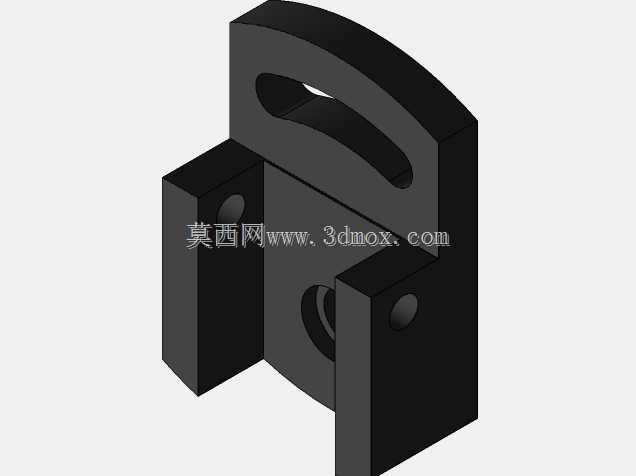

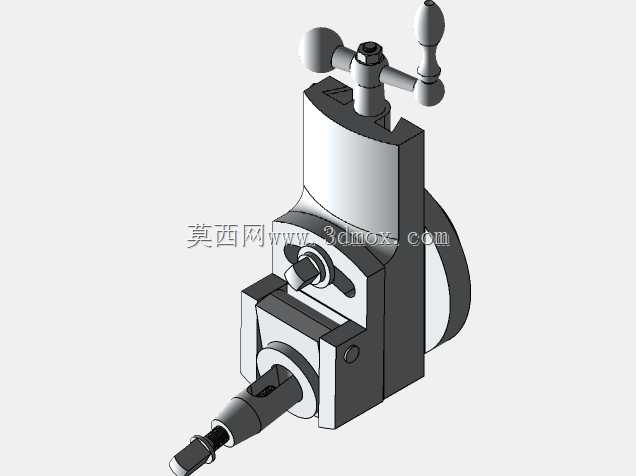

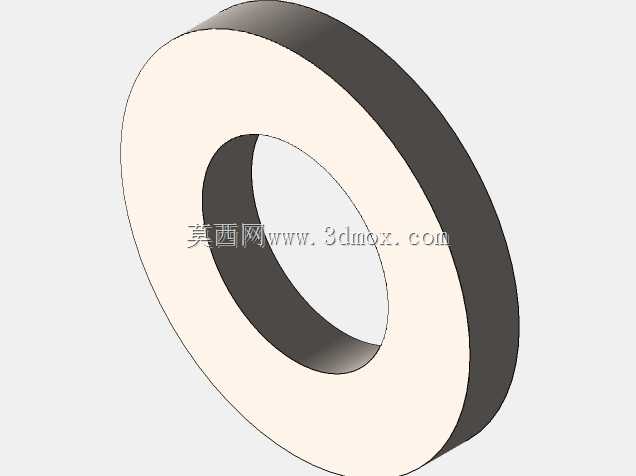

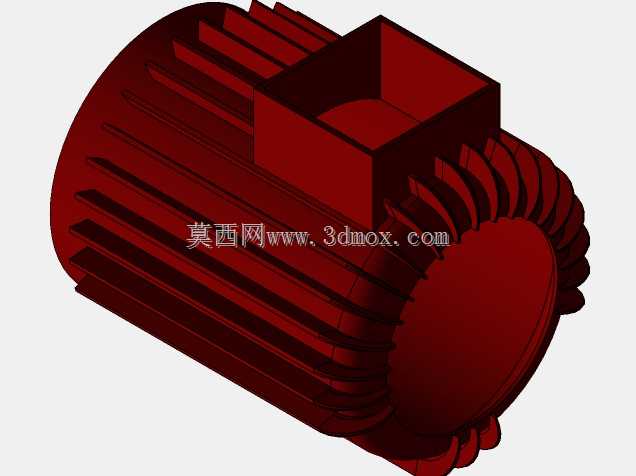

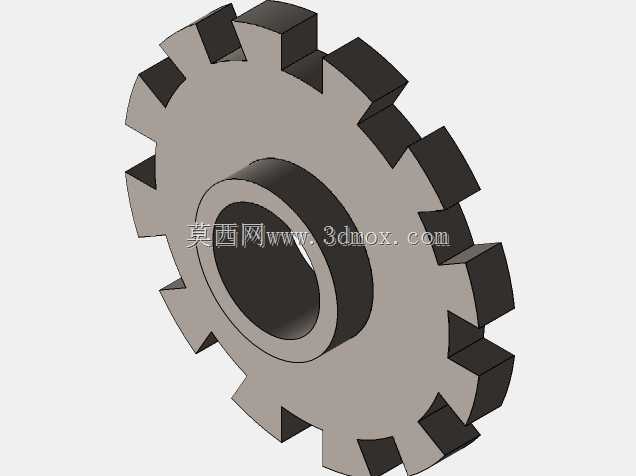

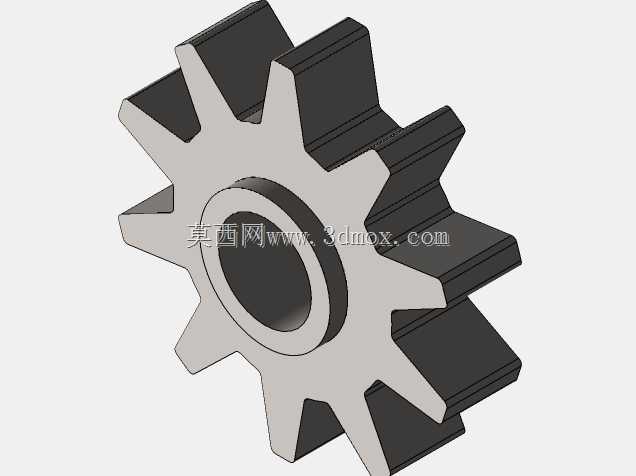

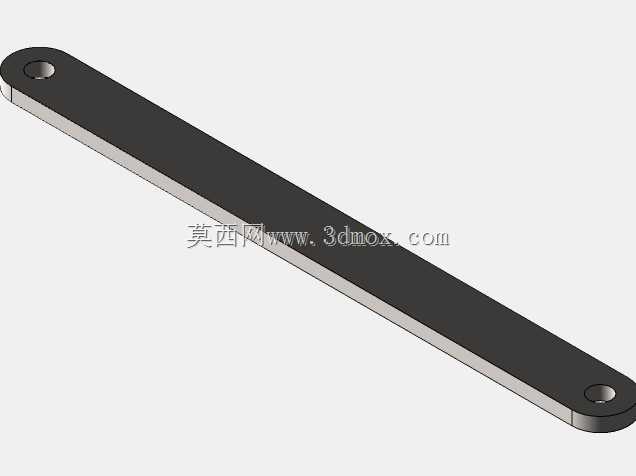

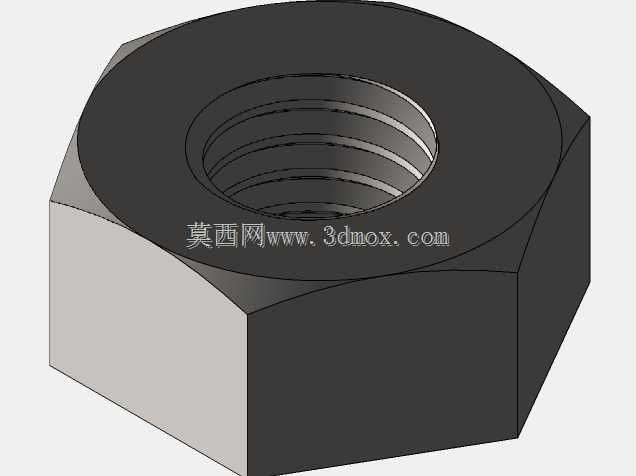

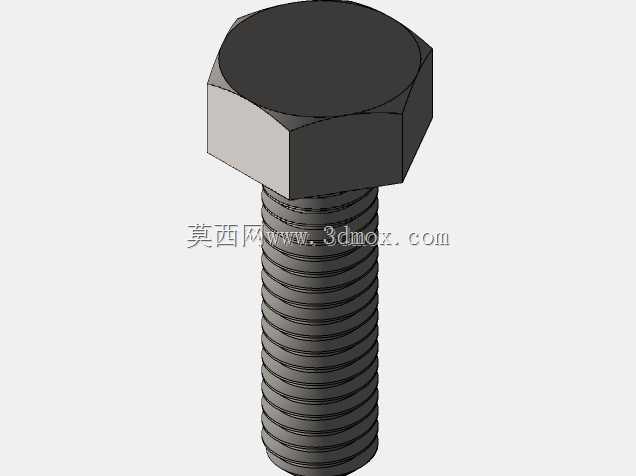

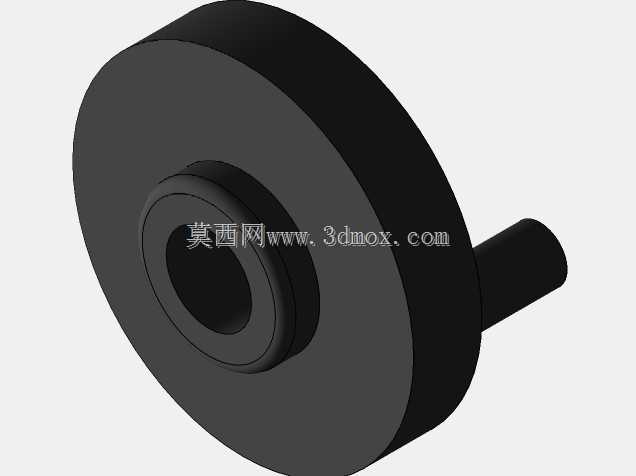

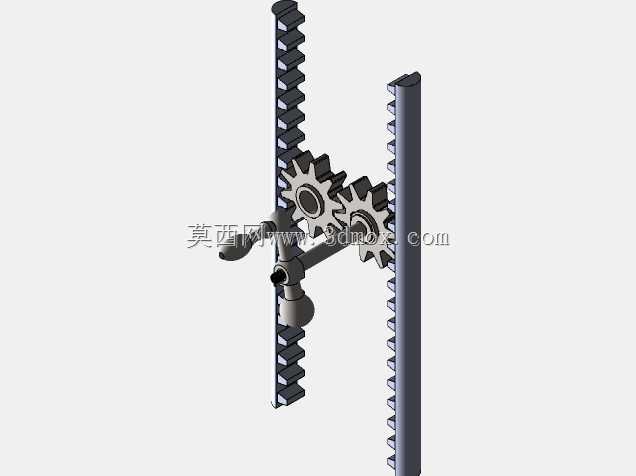

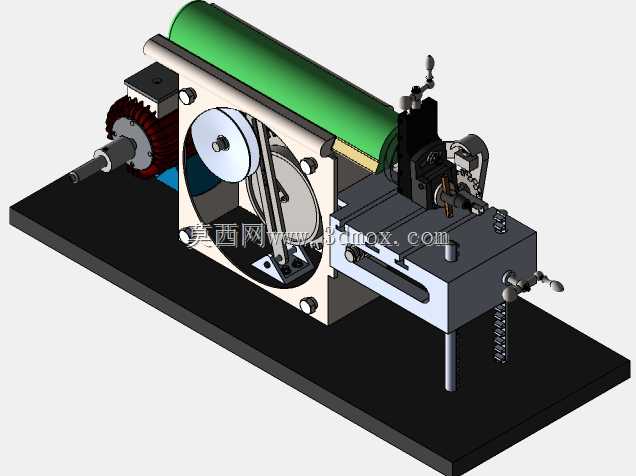

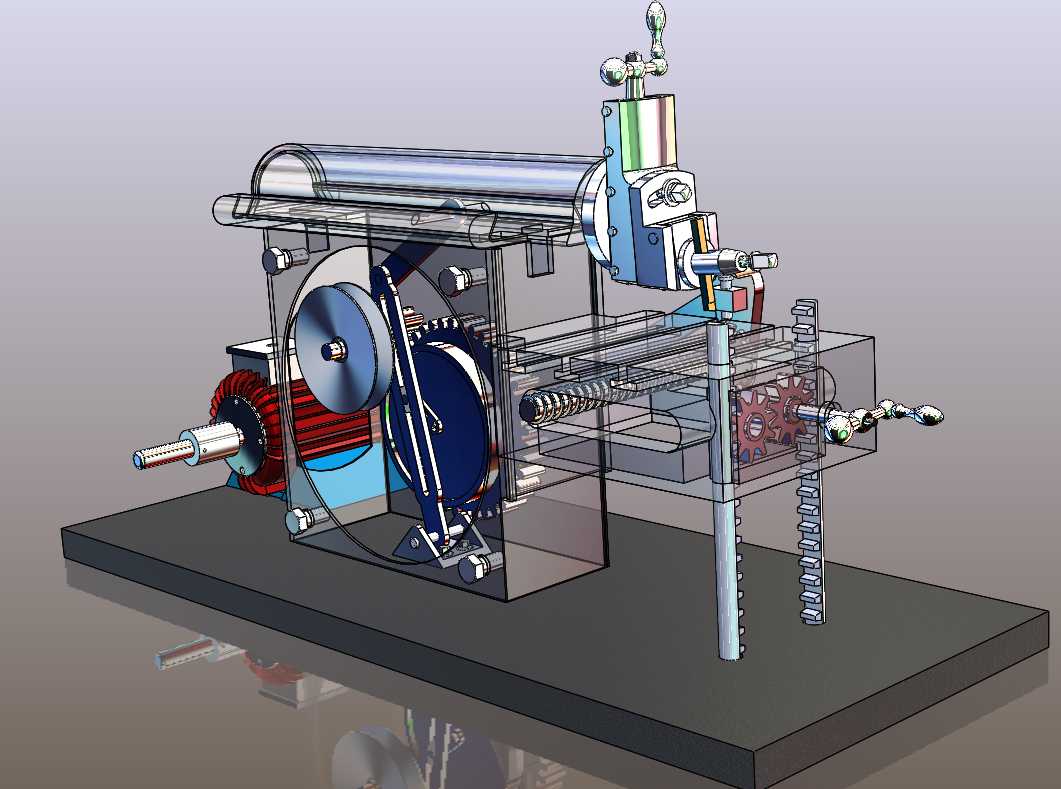

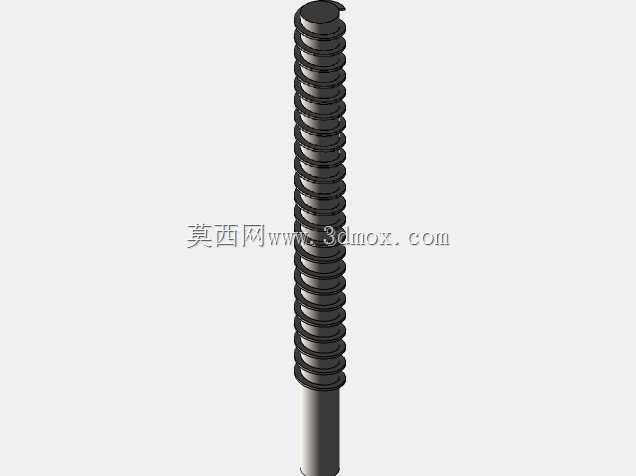

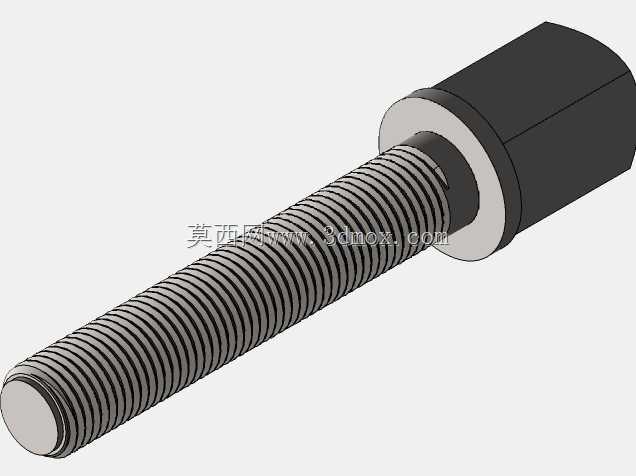

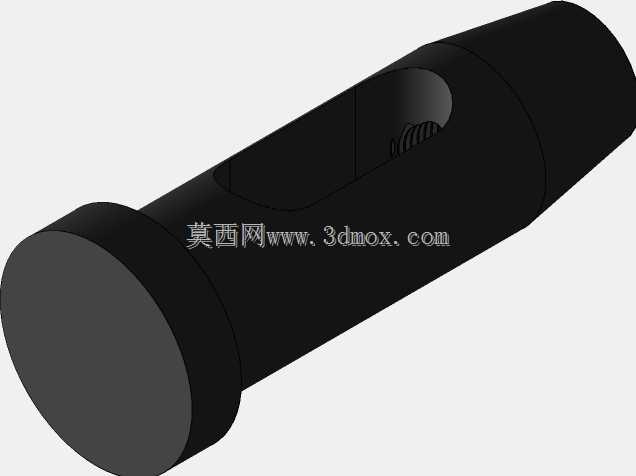

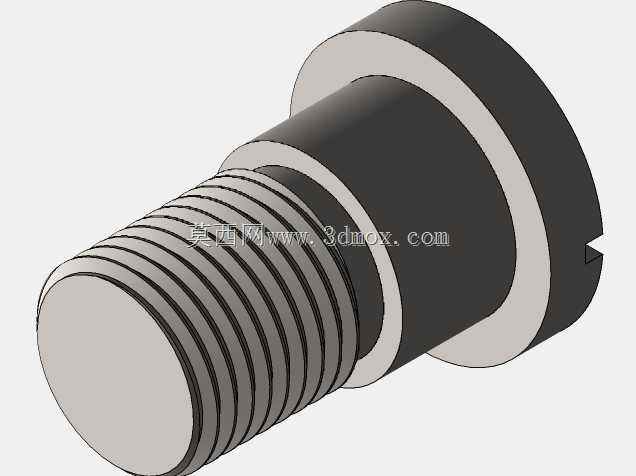

这款成型加工设备主要面向小型机械加工车间、五金零配件加工场景，可完成小型金属工件的平面、沟槽及简单成型面的切削加工作业，适配单件小批量的零配件生产、维修车间的零件修配加工需求，能够替代传统同规格齿轮传动成型设备，在中小加工场景下降低设备的采购与维护成本。设备采用卧式布局结构，整体由床身基座、主传动机构、进给滑台、加工执行头、操作调节组件几个核心部分构成，床身采用立式箱体结构搭配厚重的安装底座，能够在加工过程中提供足够的刚性支撑，抵消切削作业产生的振动，保障加工精度的稳定性。与传统同类型成型设备不同，这款设备的主传动系统摒弃了传统复杂昂贵的齿轮组传动结构，转而采用通用工业皮带搭配绳索传动的新机制，传动结构的零部件通用性更强，日常维护更换配件的成本更低，同时皮带传动本身具备一定的缓冲吸振能力，能够让加工过程的运行更平稳，降低作业过程的噪音传递。设备的进给滑台采用十字可调结构，配备手动调节手轮与标尺结构，操作人员可通过手轮精准调整滑台的横向、纵向进给位置，适配不同尺寸工件的加工位置需求，滑台表面预留了通用的工件装夹工位，可搭配平口钳、简易压板等工装完成不同形状工件的固定。加工执行头部分可实现上下位置的微调，适配不同加工深度的作业需求，执行头的主轴结构可适配不同规格的加工刀具，满足不同成型加工的工艺要求。从安装边界来看，设备整体占地尺寸适配小型车间的工位摆放，底座预留了标准的安装固定孔位，可直接固定在车间的水泥工位台或者钢制工作台上，不需要额外制作复杂的安装基础，设备的操作部件全部集中在设备正面与侧面的操作人员可达区域，符合单人操作的人机工程要求，操作人员站在设备正面即可完成全部的进给调整、启停操作与工件装卸作业。设备的床身箱体部分预留了传动结构的观察与维护窗口，日常检查皮带张紧度、更换传动部件时不需要完全拆解床身，能够大幅缩短日常维护的耗时，降低设备停机维护对生产进度的影响。
