双槽式线缆收放轮盘结构设计

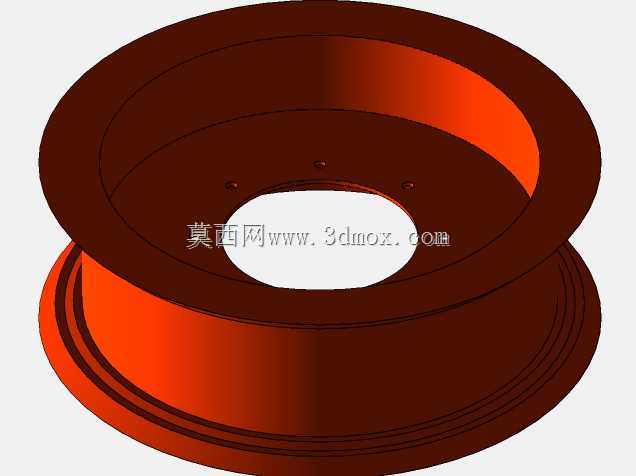

该轮盘结构主要应用于工业线缆、钢丝绳、带状柔性物料的收放传动场景，常见于起重设备排线机构、线缆生产收卷工位、纺织机械送料单元、电梯曳引配套系统中，作为柔性承载件的导向与收纳载体，承担物料规整排布、张力传导、转向支撑的核心作用，能够避免柔性物料在收放过程中出现乱线、跳绳、偏磨、卡滞等问题，保障连续作业过程中物料输送的稳定性与平顺性。从功能特性来看，该结构采用双凸缘双槽型设计，外侧两道凸起轮缘能够对缠绕的物料形成侧向限位，防止物料在高速收放、带张力作业时从轮体侧边脱出；中间的内凹安装面预留了三处均匀分布的紧固孔位，可通过螺栓与驱动主轴、连接法兰实现刚性固定，保证动力传递过程中轮体与轴系的同轴度，减少高速转动时的径向跳动量。轮体的槽面采用圆弧过渡设计，能够匹配不同直径的圆形柔性物料，增大物料与轮面的接触面积，降低局部接触应力，减少物料表面的磨损，延长柔性物料的使用寿命。在设计思路上，该轮盘采用等强度壁厚设计，轮缘与轮腹的过渡位置设置了圆弧卸荷结构，能够有效分散转动过程中产生的离心应力与物料张紧带来的径向载荷，避免应力集中导致的轮体开裂变形；中心通孔尺寸适配常规的传动轴安装直径，预留的键槽位置可根据实际传动需求进行加工，满足不同扭矩等级的传动要求。从安装边界来看，轮体的整体外径适配常规安装空间的回转半径要求，安装时需保证轮体端面与安装基准面的平行度误差控制在合理范围内，紧固螺栓需按照对角顺序逐步拧紧，避免轮体安装偏斜导致转动时出现摆动；轮体两侧需预留足够的安全间隙，防止转动过程中与周边机架、防护结构发生刮擦干涉，槽面的粗糙度经过优化设计，既能够提供足够的摩擦力带动物料平稳收放，又不会因摩擦系数过大导致物料表面过度磨损。在实际应用中，该轮盘可根据输送物料的材质、张力大小、线速度参数调整槽深与轮缘高度，适配不同工况下的使用需求，整体结构紧凑，转动惯量控制合理，能够在高速收放工况下保持稳定的转动状态，降低驱动系统的动力损耗。
