带保护圈四旋翼小型无人机结构设计

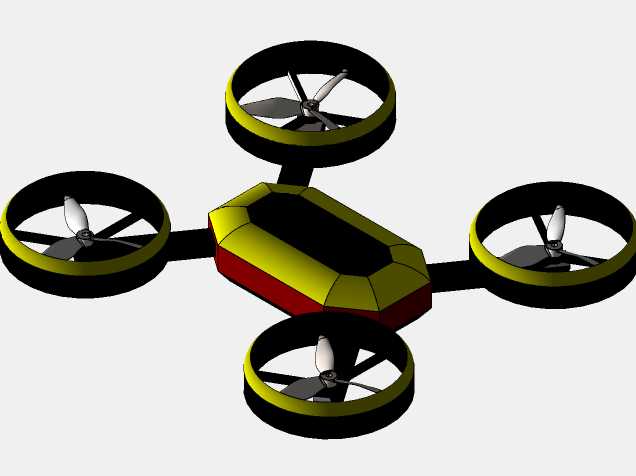

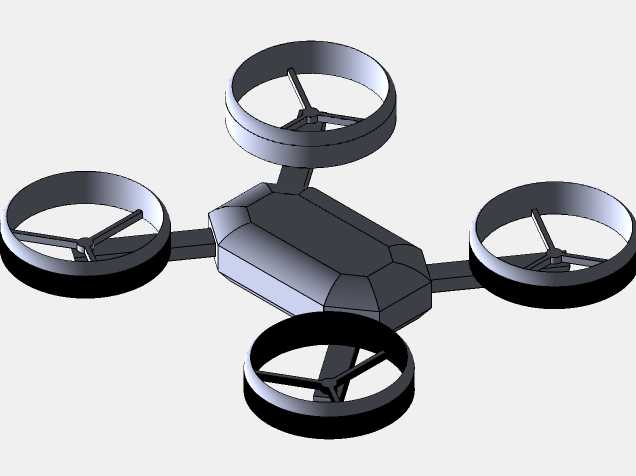

这款带涵道保护圈的四旋翼飞行器，主要面向室内近距作业、青少年科创教学、入门级航拍体验以及狭小空间巡检场景设计，能够在楼宇内部、管道周边、人群密集的低空区域完成稳定飞行任务，避免裸露桨叶触碰障碍物或人员带来的安全隐患。从实际用途来看，该机型既可以作为消费级入门航拍载体搭载轻量化微型摄像头完成日常影像记录，也可作为教学实训载体供学习者理解多旋翼飞行器的飞行动力学原理、动力匹配逻辑，还能通过加装微型传感器完成室内环境温湿度采集、狭小管线巡检等轻量作业任务。在功能特性上，四个旋翼外围的一体式保护圈是核心设计亮点，保护圈采用环形全包覆结构，将桨叶完全收纳在环形结构内部，飞行过程中即使碰撞墙面、杆件等障碍物，也不会直接打桨造成炸机，同时能避免高速旋转的桨叶触碰人体造成划伤，大幅提升低空近人飞行的安全性；机身主体采用切角多边形的一体化壳体设计，既能够为内部飞控板、电池、电调等元器件提供充足的安装空间，也通过多平面切角设计提升了壳体的结构强度，降低飞行过程中的壳体共振问题。设计思路上，整体采用X型旋翼布局，四个机臂从机身主体向外延伸，将涵道保护圈与机臂做一体化衔接设计，减少了额外连接件带来的重量冗余，同时保证机臂与保护圈的连接刚度，避免飞行过程中保护圈产生形变影响桨叶动平衡；动力单元匹配上，每个旋翼的安装座与保护圈保持同轴设计，保证桨叶旋转时与保护圈内壁留有均匀的安全间隙，既避免剐蹭，也能利用涵道效应小幅提升旋翼的气动效率，提升悬停稳定性。在外形尺寸与安装边界上，该机型属于小型便携类四旋翼，机身主体对角线尺寸控制在手掌可握持范围内，涵道保护圈的外径略大于桨叶旋转直径，整机平放时的高度仅包含机身壳体厚度与保护圈的竖向高度，能够轻松放入随身背包携带；内部安装空间预留了标准微型飞控、1S锂电池、微型电调的安装位，机身上下壳体采用卡扣加螺丝的固定方式，既方便日常拆装维护更换元器件，也能保证飞行过程中的壳体连接可靠性，不会因为飞行振动出现壳体松脱的问题。起落部分直接利用涵道保护圈的下沿作为支撑结构，无需额外加装起落架，进一步降低了整机重量，同时保证降落时保护圈能够平稳接触平面，避免机身壳体直接磕碰地面。
