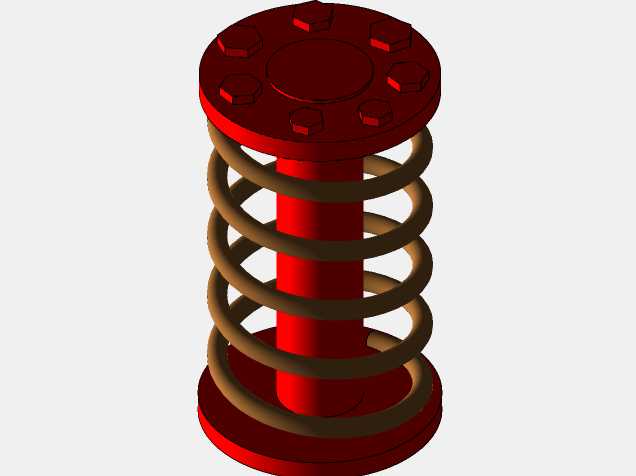

带法兰端盖导向柱缓冲复位弹簧组件

该缓冲复位弹簧组件广泛应用于各类需要往复缓冲、自动复位的机械传动场景，常见于自动化生产线的顶升工位、工装夹具的压紧机构、小型设备的减震支撑结构以及阀门类产品的启闭复位结构中，能够在设备运行过程中吸收冲击动能，避免刚性碰撞造成的零部件损耗，同时在外力撤除后快速驱动相关部件回到初始工位，保障设备循环动作的稳定性与可靠性。

组件核心采用圆柱螺旋压缩弹簧作为弹性功能载体，弹簧中径与内部导向柱外径保留合理配合间隙，既避免弹簧受压过程中出现径向偏摆、卡滞问题，又能减少往复运动过程中的摩擦损耗，延长弹簧的疲劳使用寿命。上下两端配置带安装孔的圆形法兰端盖，上端法兰面均匀布置内六角紧固沉孔，可通过标准紧固件与外部驱动部件实现刚性连接，下端法兰作为固定支撑面，可直接贴合安装基座完成固定，法兰端盖的盘面尺寸经过匹配设计，能够完全覆盖弹簧的端面支撑圈，保证弹簧受压时端面受力均匀，避免出现局部应力集中导致的弹簧端面变形问题。

内部设置的实心导向柱贯穿弹簧中心，上下端分别与两侧法兰端盖形成滑动配合，导向柱的长度略大于弹簧完全压缩后的极限高度，既能够对弹簧的压缩行程进行硬限位，防止弹簧被过度压缩出现永久塑性变形，又能为上下法兰的相对运动提供精准导向，保证往复动作的同轴度，避免出现偏载卡顿。整体结构采用同轴式布局，所有零部件的回转中心保持一致，安装时仅需通过法兰端的安装孔完成对位固定即可，无需额外调整同轴度，大幅降低现场装配的调试难度。

设计过程中针对弹簧的刚度参数进行了匹配校核，弹簧的有效圈数、线径参数经过优化，既能够满足额定工况下的缓冲吸能需求，又能保证复位时的驱动力足够驱动负载回到初始位置，法兰端盖的厚度经过强度校核，在最大冲击力作用下不会出现盘面翘曲变形，紧固件的布置位置避开弹簧的运动路径，不会出现运动干涉问题。组件的整体径向尺寸控制紧凑，可适配安装空间较为狭小的设备内部工位，轴向安装尺寸可根据实际行程需求调整导向柱长度与弹簧自由高度，具备较强的场景适配性，能够在高低温、多粉尘的常规工业环境下长期稳定工作，无需频繁维护更换。
