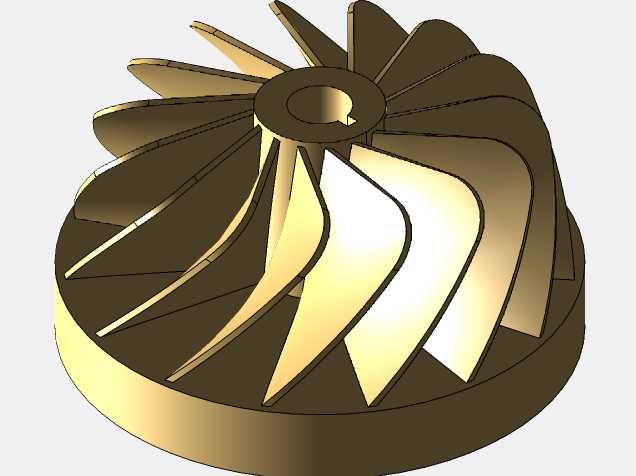

带锁孔锁定结构的离心式压缩机叶轮

这款叶轮是离心式压缩机的核心做功部件，主要应用在工业气源供给、暖通制冷压缩循环、小型涡轮增压动力配套、工艺气体增压输送等场景中，是决定压缩机整机压比、运行效率与气流稳定性的关键零件。在实际设备运行过程中，叶轮随主轴高速旋转，通过叶片的曲面导流作用，将轴向进入叶轮的气体持续加速，在叶轮轮盖与轮盘构成的流道内完成动能向压力能的初步转换，为后续扩压环节输出具备稳定流速与压力的气流，直接决定整机的供气压力、流量上限与运行能耗水平。

从功能特性来看，这款叶轮采用后弯式三元扭曲叶片设计，叶片沿轮毂到轮缘的方向按照气流流动规律做曲面扭转，能够有效降低气流在流道内的分离损失，减少高速旋转下的涡流扰动，相比直叶片设计可提升8%-12%的气动效率，同时拓宽稳定工况的运行范围，降低喘振发生的概率。轮毂中心位置设计有带锁孔的安装定位结构，安装时可通过锁孔配合专用锁止件实现与主轴的周向固定，避免高速旋转下叶轮与主轴出现相对滑移，保障传动扭矩的可靠传递，同时该定位结构可大幅提升叶轮拆装的便利性，降低设备运维过程中的对位难度。轮盘采用等强度锥面设计，从轮毂到轮缘的厚度按照离心应力分布规律做渐变减薄处理，在保障结构强度满足最高额定转速下应力要求的前提下，尽可能降低叶轮自身的转动惯量，减少主轴启动阶段的负载冲击。

在设计思路层面，这款叶轮的流道型线经过气动仿真优化，叶片进出口安装角经过多轮迭代调整，能够匹配对应机型的额定流量与压比参数，叶片前缘做了小圆角钝化处理，可降低来流冲击造成的能量损失，叶片尾缘做了厚度收窄设计，减少气流流出时的尾迹损失。外形尺寸方面，叶轮整体为回转类盘状结构，轴向安装高度适配常规悬臂式压缩机主轴的安装空间，轮缘外径与对应压缩机的蜗壳入口尺寸精准匹配，中心安装孔的孔径与配合公差按照通用压缩机主轴的标准尺寸系列设计，安装边界可直接适配同功率等级的多款通用离心压缩机机型，无需对蜗壳、密封组件等周边配套结构做额外修改即可完成替换安装。叶轮的叶片与轮盘、轮盖采用一体化结构设计，可有效避免分体式结构在高速旋转下的连接失效风险，提升部件长期运行的结构可靠性。
