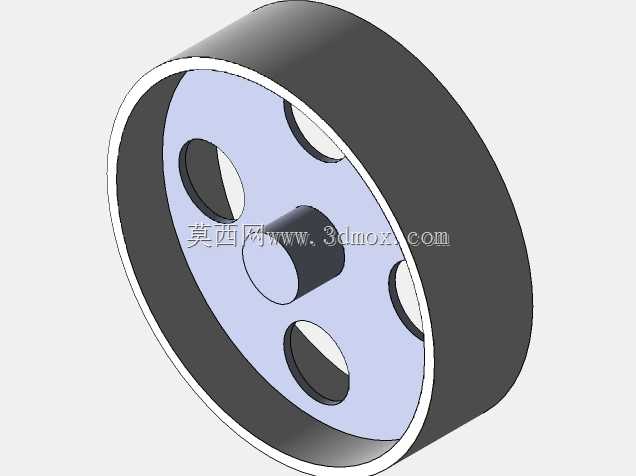

带减重孔结构的传动滚轮三维设计

该款滚轮类传动零件主要应用于轻载输送线、小型教具传动机构、桌面级自动化送料设备的动力传递与从动支撑场景，可适配同步带、平皮带的摩擦传动需求，也可作为小型行走机构的负重轮使用，在低速轻载的传动工况下能够稳定传递扭矩，同时依托自身的轻量化结构降低整套机构的转动惯量，减少驱动端的动力损耗。从实际用途来看，这款滚轮既可以作为皮带传动系统的从动张紧轮，配合张紧结构调整皮带包覆角度提升传动摩擦力，也可以直接安装在驱动轴上作为主动轮使用，外圆柱面的光滑设计能够避免刮伤皮带接触面，延长传动带的使用寿命，中心的轴孔结构可直接与常规直径的圆轴配合，通过顶丝或者键连接实现周向固定，安装过程无需额外定制复杂的连接配件。在功能特性层面，轮体采用外圈加厚、辐板镂空的结构设计，外圈的厚度尺寸经过受力校核，能够承受径向载荷下的弯曲应力，避免长期受压出现外圈变形失圆的问题；辐板上均匀分布的四个圆形减重孔，在不降低轮体整体结构强度的前提下，大幅削减了零件自身重量，同时减少了轮体转动过程中的风阻，让传动过程更加平稳，不会因为重量分布不均出现转动抖动的问题；中心的凸台结构设计，一方面提升了轴孔位置的配合长度，让轴与轮体的接触面积更大，连接更稳固，避免运行过程中出现轮体晃动偏摆，另一方面也可以作为轴上定位的基准面，配合轴肩或者轴套快速确定轮体的轴向安装位置，降低装配调试的难度。从设计思路来看，这款滚轮优先兼顾了结构强度与轻量化的平衡，没有采用实心轮体的冗余设计，而是通过有限元受力分析确定辐板的最小厚度与减重孔的最大开孔尺寸，在满足额定载荷下结构形变量不超过允许值的前提下，尽可能去除非受力区域的材料，既降低了零件生产的材料成本，也提升了传动系统的响应速度；轮体的各部分倒角与圆角都做了过渡处理，避免应力集中导致的零件开裂问题，外圆面与端面的垂直度、轴孔与外圆的同轴度都按照通用传动件的公差等级设计，能够适配常规的加工工艺要求，不管是采用3D打印打样验证，还是采用机加工方式批量生产，都能快速实现成品制造。在外形尺寸与安装边界上，轮体的外径尺寸适配常规宽度的平皮带与同步带，轴向宽度能够覆盖常用窄型传动带的安装宽度需求，中心轴孔的直径适配市面上常见的标准圆轴规格，安装时只需要预留出轮体转动所需的径向间隙，以及轴向固定所需的少量空间即可，不需要额外占用过大的安装位置，能够很好地适配结构紧凑的小型机械设备的布局要求，在狭小的安装空间内也能完成装配，同时轮体的转动范围不会和周边的机架、其他传动零件产生运动干涉，适配性较强。
