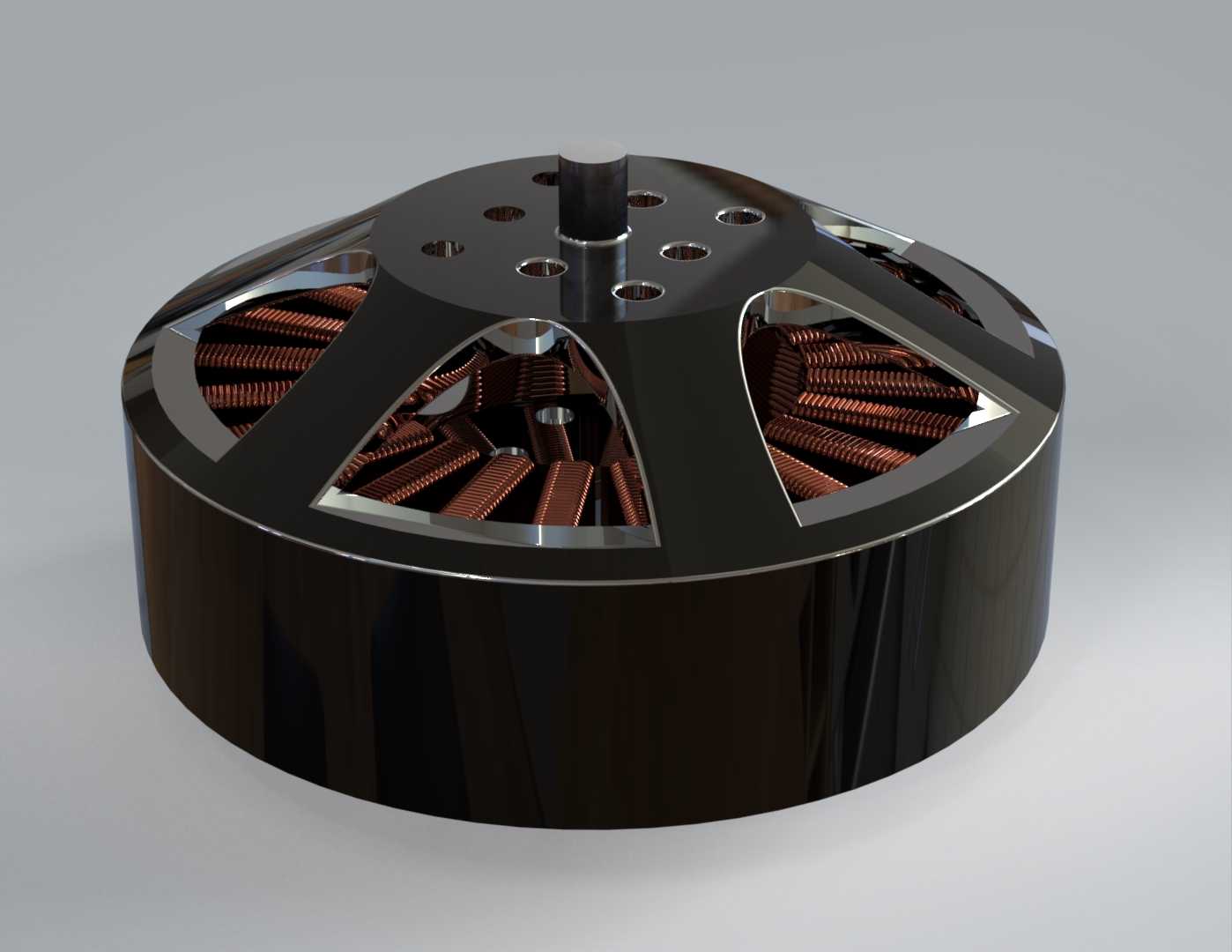

反重力MN5008无人机动力马达结构设计

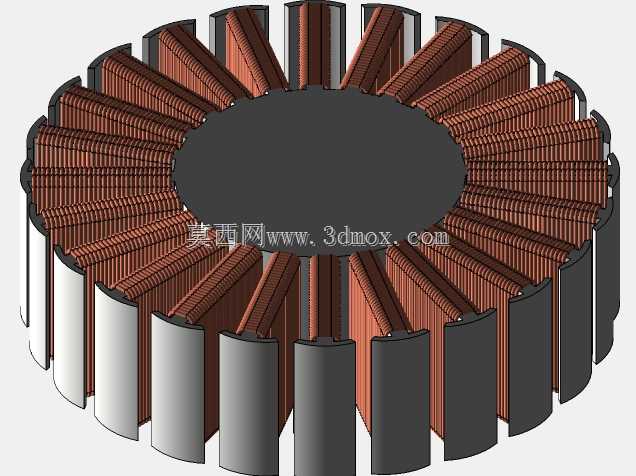

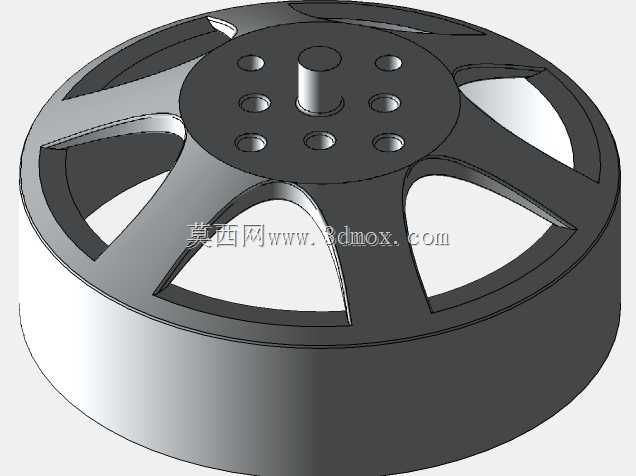

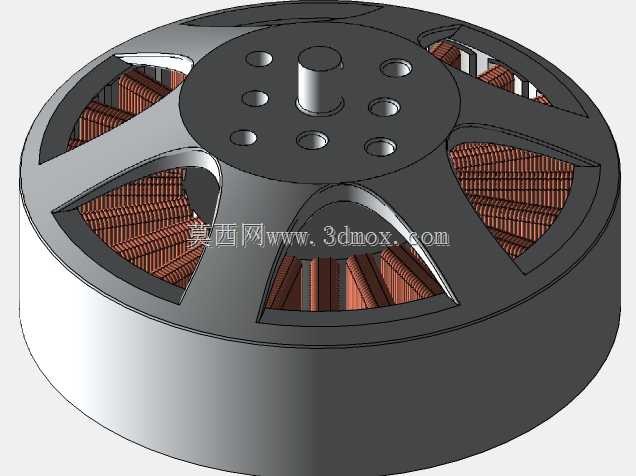

这款动力马达主要面向多旋翼无人机、小型无人直升机的动力系统场景，是为大载重、长航时类旋翼飞行器设计的核心驱动部件，能够为旋翼提供稳定的大扭矩输出，适配170kv的转速特性，可匹配对应尺寸的螺旋桨，在植保无人机、工业巡检无人机、航拍无人机等机型上都能适配使用，承担将电能转化为旋翼旋转机械能的核心作用，直接决定飞行器的载重能力、飞行稳定性与续航表现。从功能特性来看，该马达采用外转子无刷结构设计，外转子结构能够直接带动螺旋桨旋转，省去了额外的传动结构，降低动力传输过程中的损耗，同时提升动力响应速度，绕组部分采用高导电率的铜线绕制，搭配优化的磁钢排布方案，能够在低转速区间输出充足扭矩，保证飞行器在悬停、机动飞行、挂载作业时都能获得平稳的动力输出，外壳采用高强度金属材质加工，既能够为内部绕组、磁钢、轴承部件提供可靠的防护，抵御飞行过程中的气流冲击、轻微磕碰与环境粉尘影响，同时金属外壳具备优秀的导热能力，能够将高负载运行时产生的热量快速散发到空气中，避免长时间工作出现过热退磁、功率衰减的问题。在设计思路上，这款马达采用了镂空式上端盖设计，端盖上开设的多个镂空窗口既能够减轻马达自身的重量，降低飞行器的无效负载，同时能够引导气流穿过马达内部，带走绕组工作产生的热量，提升持续工作的可靠性；端盖与底座上预留的多个安装孔位，能够适配主流的无人机机臂安装标准，无需额外定制转接件即可完成装配，中心轴部分采用高强度钢材加工，搭配高精度轴承，能够承受螺旋桨高速旋转产生的径向与轴向载荷，减少运行过程中的震动，提升飞行稳定性。从安装边界与尺寸来看，该马达整体为扁圆柱外形，扁平的结构设计能够降低飞行器整体的重心高度，提升飞行过程中的姿态稳定性，安装孔位采用圆周均匀排布的设计，适配常见的碳管机臂安装尺寸，出线位置预留了充足的走线空间，不会与机臂、螺旋桨夹产生结构干涉，转子部分做了动平衡校准，在额定转速范围内运行平稳无明显震动，能够减少飞控系统的姿态修正负担，提升飞行控制精度。
