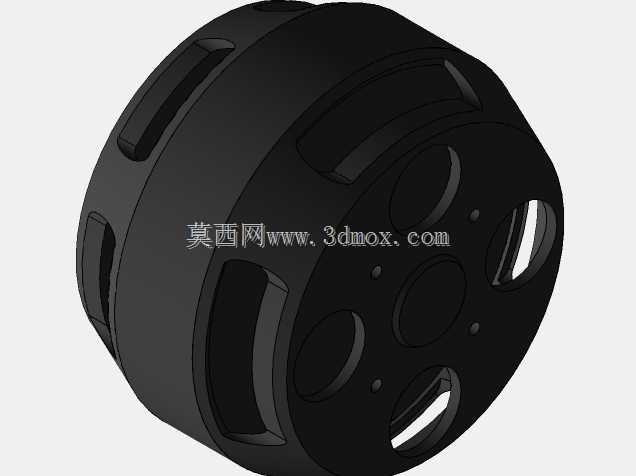

T型U7规格490KV无刷电机端盖结构

这款端盖结构是适配490KV规格外转子无刷电机的核心防护与安装承载部件，主要应用在多旋翼航拍无人机、小型穿越机、固定翼航模以及轻量化无人巡检设备的动力系统中，作为电机定子侧的封装结构，承担着防护内部绕组、轴承定位、整机安装对接的多重作用。在实际使用场景中，这类KV值的无刷电机多用于搭配12-16寸螺旋桨，为起飞重量在3-8kg区间的低空无人飞行器提供稳定推力，端盖作为直接连接机臂与电机主体的结构件，需要承受飞行过程中螺旋桨转动带来的持续振动、机动飞行时的交变载荷，以及起降瞬间的冲击作用力，因此结构设计上优先保障了结构强度与安装精度的平衡。从功能特性来看，该端盖采用一体化圆盘式结构设计，周向均匀分布的多道镂空槽一方面是为了降低端盖自身重量，匹配航模动力系统极致轻量化的设计需求，另一方面可以形成贯通的散热风道，在电机高速运转时引导外部气流穿过端盖，带走定子绕组与轴承运转产生的热量，避免电机长时间高负荷运转出现过热退磁、效率下降的问题。端盖端面分布的多组圆形沉孔与通孔，分别对应轴承安装位、定子固定螺丝位以及机臂安装对接位，其中中心区域的轴承安装位采用了高精度的同轴度设计，能够保证电机转子转动时的同心度，减少高速转动时的径向跳动，降低运转噪音与轴承磨损速度，延长电机整体使用寿命。设计思路上，这款端盖充分考虑了航模动力部件的使用痛点，在非受力区域做了最大化的镂空减重处理，在螺丝安装位、轴承承载位等受力集中区域则做了局部加厚的加强结构，避免轻量化设计带来的结构强度不足问题，同时周向的镂空槽做了圆弧过渡处理，避免应力集中导致飞行中出现结构断裂的风险。从安装边界来看，该端盖为圆形等径结构，外径匹配对应规格电机的定子尺寸，安装孔位采用行业通用的标准孔距设计，可以直接适配多数同规格航模电机的安装需求，端盖内侧的定位台阶与定子外圈采用小间隙配合设计，组装时可以快速完成定位对齐，降低装配难度，端盖的轴向厚度经过精准测算，既不会因为过厚增加不必要的重量，也不会因为过薄导致轴承安装后出现轴向窜动，保障电机运转的稳定性。
