小型外转子无刷动力装置结构设计

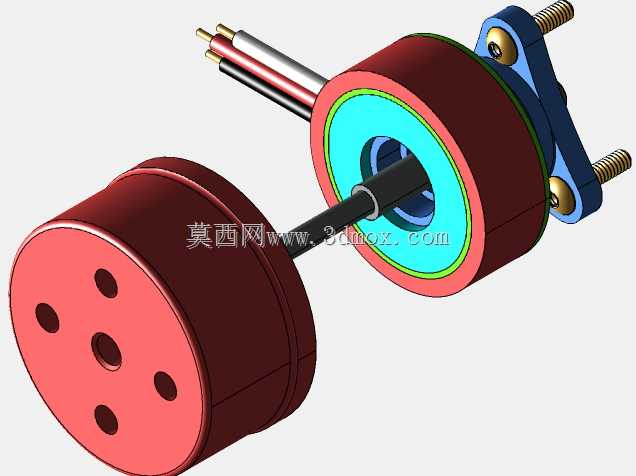

这款动力装置主要面向低空小型无人飞行器、微型航模以及轻量化电动执行场景设计，作为核心动力输出部件，它承担着将电能转化为旋转机械能、为旋翼或传动负载提供稳定扭矩输出的核心作用，能够适配多旋翼无人机、固定翼航模、小型电动云台等对动力重量比、响应速度有较高要求的应用场景，在消费级航拍无人机、青少年航模竞赛器材、小型巡检无人机等领域都能适配使用。从功能特性来看，该装置采用外转子结构设计，转子外壳直接作为动力输出端，可直接搭配螺旋桨或负载轮组安装，省去了额外的传动连接结构，有效降低了整体传动损耗，同时外转子的转动惯量更大，运行时转速稳定性更强，能够在负载小幅波动时保持输出转速平稳，适配无人机飞行时的气流扰动工况。装置的定子部分集成了绕组线圈与导磁铁芯，出线端采用三线动力出线设计，可适配常规无刷电调的驱动信号输入，端部设计有带安装孔的蓝色固定支架，支架上预留的螺栓安装位可直接将定子部分固定在无人机机臂或设备安装基座上，安装对位便捷，不需要额外设计定制转接结构。从设计思路上，这款动力装置采用了分体式可拆解的结构呈现，将转子外壳、定子绕组、轴承、输出轴、固定支架等部件独立拆分展示，清晰呈现了内部的装配关系：输出轴贯穿定子中心轴承，一端连接外转子端盖，另一端可根据需求加装定位挡圈，轴承与定子内孔采用过盈配合保证同轴度，转子磁钢与定子铁芯之间保留均匀气隙，避免运行时出现扫膛故障。外形上整体采用圆柱型主体结构，主体直径适配常规小级别无人机的机臂安装尺寸，轴向长度紧凑，不会占用过多的机身纵向空间，出线端从定子侧部引出，可顺着机臂内部走线，避免飞行过程中线材被气流吹动干扰旋翼。安装边界方面，固定支架的两个安装螺栓孔间距符合通用航模动力安装孔位标准，可直接替换同级别常规无刷动力部件，转子端盖的端面预留了四个均匀分布的安装孔，可直接固定标准规格的螺旋桨，不需要额外加装桨座，端盖的中心孔与输出轴同轴，保证螺旋桨安装后的动平衡精度，降低运行时的振动传导。整体结构在设计时充分考虑了轻量化需求，转子外壳采用薄壁结构降低自重，固定支架在保证结构强度的前提下做了局部镂空，兼顾了结构刚性与重量控制，能够满足小型飞行设备对动力部件自重的严苛要求，运行时的散热路径通过转子外壳与定子端部的空气流通实现，持续运行时能够快速带走绕组产生的热量，避免长时间大负载运行出现过热退磁问题。
