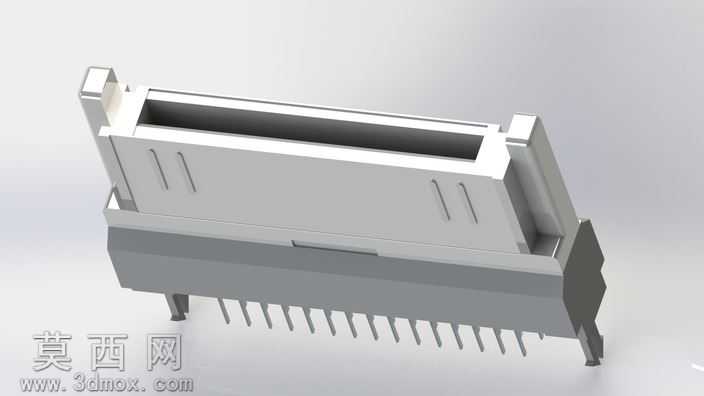

IPOD30针直插式板载连接器三维建模

本模型为IPOD30针直插式板载连接器，建模过程依托三维参数化设计软件完成，整体采用自底向上的建模思路，先拆分连接器的各个功能结构件，再逐步完成装配约束，还原实物的装配关系与尺寸比例。建模初期先梳理连接器的核心结构：分为塑壳主体、内部接触端子、定位插针、侧边加固卡扣四个核心部分，首先绘制塑壳主体的草绘截面，通过拉伸命令生成塑壳的基础基体，再对塑壳表面的防滑凹槽、内部的端子容纳腔、侧边的定位凸台进行切除与拉伸细节处理，塑壳的边角处全部做了符合工业生产标准的圆角过渡，避免锐边结构，还原注塑件的真实工艺特征。接触端子部分采用阵列命令完成30根插针的快速排布，每根插针的接触端、焊接端都按照实物的尺寸做了差异化造型，插针与塑壳的配合位置添加了干涉检查，确保装配间隙符合实际生产的公差要求，插针的折弯角度严格按照90度板载焊接的标准设计，保证焊接端能够垂直贴合PCB板面，适配波峰焊的生产工艺。侧边的加固卡扣部分单独建模，通过卡扣与塑壳的卡槽配合结构，还原连接器安装时的锁定结构，卡扣的弹性臂厚度做了合理的参数设置，符合塑胶件的弹性变形范围。材质渲染阶段，塑壳主体赋予浅灰色哑光塑胶材质，调整材质的粗糙度与反光度，还原普通工程塑料的质感，金属插针部分赋予镀锡金属材质，添加轻微的金属反光与表面细微磨砂纹理，模拟真实接插件端子的电镀表面效果，整体渲染采用柔和的工作室光源，多角度打光避免结构阴影遮挡，清晰展现连接器的各个细节特征。设计过程中充分考虑了连接器的实际使用场景，对插合面的导向倒角做了优化处理，方便公母头对插时的导入，定位柱的尺寸与位置严格对应标准PCB安装孔位，确保模型能够直接用于电子设备的结构堆叠设计验证，整体模型的结构完整，细节还原度高，无多余的冗余特征，参数化建模的方式也方便后续对针数、尺寸进行调整修改，适配不同的设计需求。
