迷你USBB型贴片连接器三维结构设计

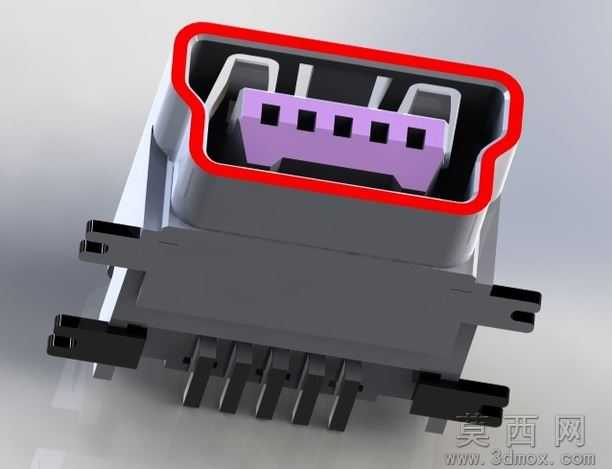

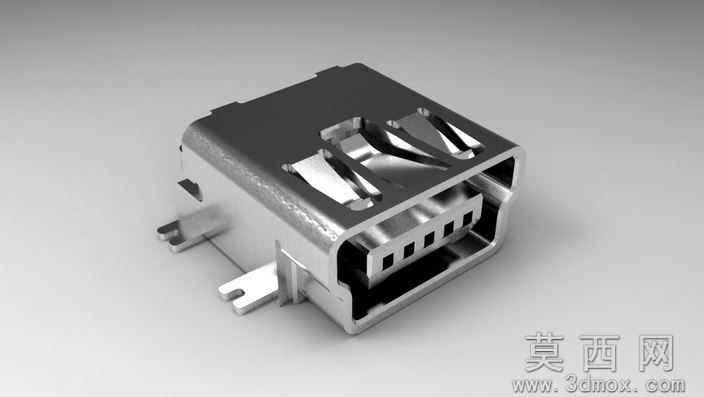

本模型为迷你USB B型贴片连接器的高精度三维设计成果，建模阶段以实际量产的贴片式Mini USB B型接口实物尺寸为基准，首先通过草绘绘制接口金属外壳的轮廓曲线，依次完成拉伸、切除、倒角等基础特征构建，还原外壳的防呆导向斜面与卡扣定位结构；针对内部胶芯部分，先绘制绝缘基座的主体外形，再通过阵列特征完成五个接触弹片的定位槽设计，单独构建每一片导电端子的折弯结构，精准还原贴片引脚的共面度要求，确保引脚与PCB焊盘的匹配精度，最后完成尾部固定焊片的结构建模，整体建模过程严格遵循SMD贴片元件的尺寸公差规范，所有特征参数均可编辑调整。参数设计层面，模型严格参照USB-IF协会发布的Mini USB B型接口标准设定尺寸，接口插拔端的开口宽度、内部胶芯的定位凸台尺寸、接触弹片的间距均符合通用规范，贴片引脚的宽度与间距适配常规0.8mm pitch的PCB布线要求，整体高度控制在贴片元件的常规贴装高度范围内，可直接导入PCB设计软件完成封装匹配。渲染材质方面，金属外壳与导电端子采用哑光镀镍金属材质，还原真实连接器的金属质感与表面细微磨砂纹理，内部绝缘胶芯采用浅灰色阻燃PBT塑料材质，添加轻微的塑料漫反射效果，渲染过程中搭建了柔和的 studio 光照环境，通过多角度补光突出接口内部的结构细节与外壳的轮廓倒角，呈现出接近实物产品的展示效果。结构原理上，该连接器为表面贴装型USB接口，使用时通过回流焊工艺将底部贴片引脚焊接在PCB表面，金属外壳的两侧焊片可额外加固焊接强度，提升接口的抗插拔疲劳性能，插入公头时，外壳的导向斜面可引导公头顺利对位，内部胶芯的防呆结构可避免公头反插，五个接触端子分别承担电源、数据传输与接地功能，稳定实现Mini USB接口的数据传输与供电作用。软件兼容层面，模型原生基于SolidWorks2012版本构建，特征树完整可编辑，同时导出了STL、STEP、IGES通用三维格式，可兼容Pro/Engineer Wildfire4.0、UG、AutoCAD等主流三维设计软件，不同软件的用户均可直接打开编辑，无需额外的格式转换操作，STEP格式保留了完整的装配结构与参数信息，可直接用于后续的结构修改与工程图导出。研发教学应用层面，该模型可用于消费电子类产品的接口选型与结构研发，帮助工程师快速完成数码产品的USB接口布局设计，也可作为电子接插件设计的教学案例，用于讲解贴片连接器的结构设计要点、SMD元件的PCB封装匹配规范，同时也可用于3D打印制作接口结构手板，验证插拔配合的手感与尺寸精度，适合电子结构工程师、职业院校机械电子专业的师生作为设计参考资料使用。
