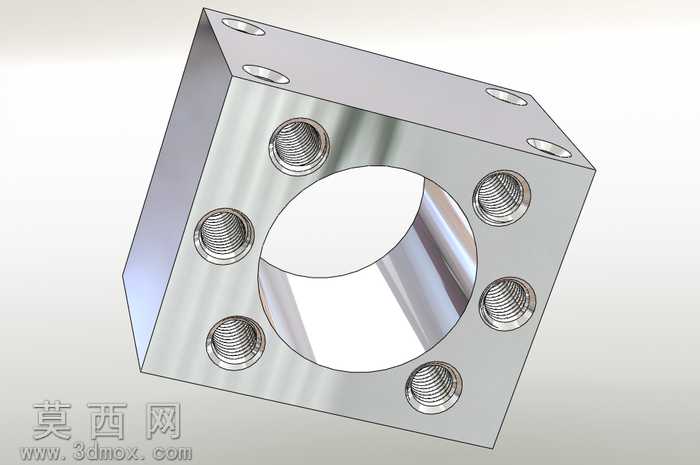

方形法兰安装型滚珠丝杠螺母结构模型

本模型为方形法兰安装式滚珠丝杠螺母，建模过程以实际工业应用中的安装尺寸、配合公差为核心依据，首先通过草图绘制法兰主体的方形外轮廓，精准定位六个周向均匀分布的安装螺纹孔的中心位置，确保孔位分度误差控制在建模精度允许范围内，同时绘制中心的丝杠配合通孔轮廓，通过拉伸凸台命令生成法兰基体的基础实体。建模过程中对螺纹孔采用装饰螺纹线与真实螺旋扫描结合的方式，既保证模型轻量化便于装配调用，又能清晰呈现螺纹的规格与旋向特征，中心内孔部分严格按照滚珠丝杠螺母的滚道截面轮廓进行旋转切除，还原滚道的圆弧曲面形态，保证后续与丝杠滚珠配合的结构合理性。材质设置上采用金属镀铬材质，调整材质的反射率、粗糙度参数，模拟金属零件经过精密机加工后的光亮金属质感，对安装孔的孔口、法兰棱边添加合理的倒角特征，还原实际零件加工中的去毛刺工艺细节，避免模型出现尖锐直角不符合生产实际的问题。渲染阶段采用柔和的工业产品打光方案，主光源从斜上方投射，突出金属表面的高光反射与曲面过渡，辅助光源补全暗部细节，清晰展现六个安装孔的排布方式、中心通孔的内壁结构，以及方形法兰的平面度特征。设计思路围绕该零件的实际安装场景展开，方形法兰结构相比圆形法兰具备更好的周向防转性能，六个安装孔的排布能够提供更均匀的锁紧力，保证螺母在高速往复传动过程中不会出现松动偏移，中心滚道的结构设计适配对应规格的滚珠循环路径，能够将滑动摩擦转化为滚动摩擦，大幅提升直线传动的效率与定位精度，整体模型结构完整，特征清晰，可用于数控设备传动机构的装配仿真、结构校核以及教学演示场景，能够直观展现滚珠丝杠螺母的安装方式与外部结构特征，为传动系统的整体设计提供准确的零件参考。
