挖掘机反铲工作臂结构设计

反铲臂作为履带式挖掘机核心前端作业执行部件，主要适配1-3吨级小型挖掘设备，广泛应用于城镇管网沟槽开挖、农田水利渠系修整、小型土石方转运、建筑基底清槽、园林绿化土方整理等作业场景，可完成停机面以下的土壤、砂石、松散岩土的挖掘与卸料作业，搭配不同属具还可实现破碎、夯实、物料抓取等拓展功能，是小型工程作业场景中应用频次最高的工作装置结构。

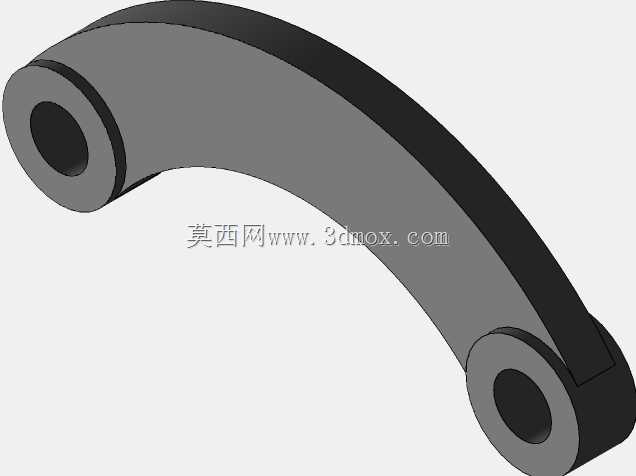

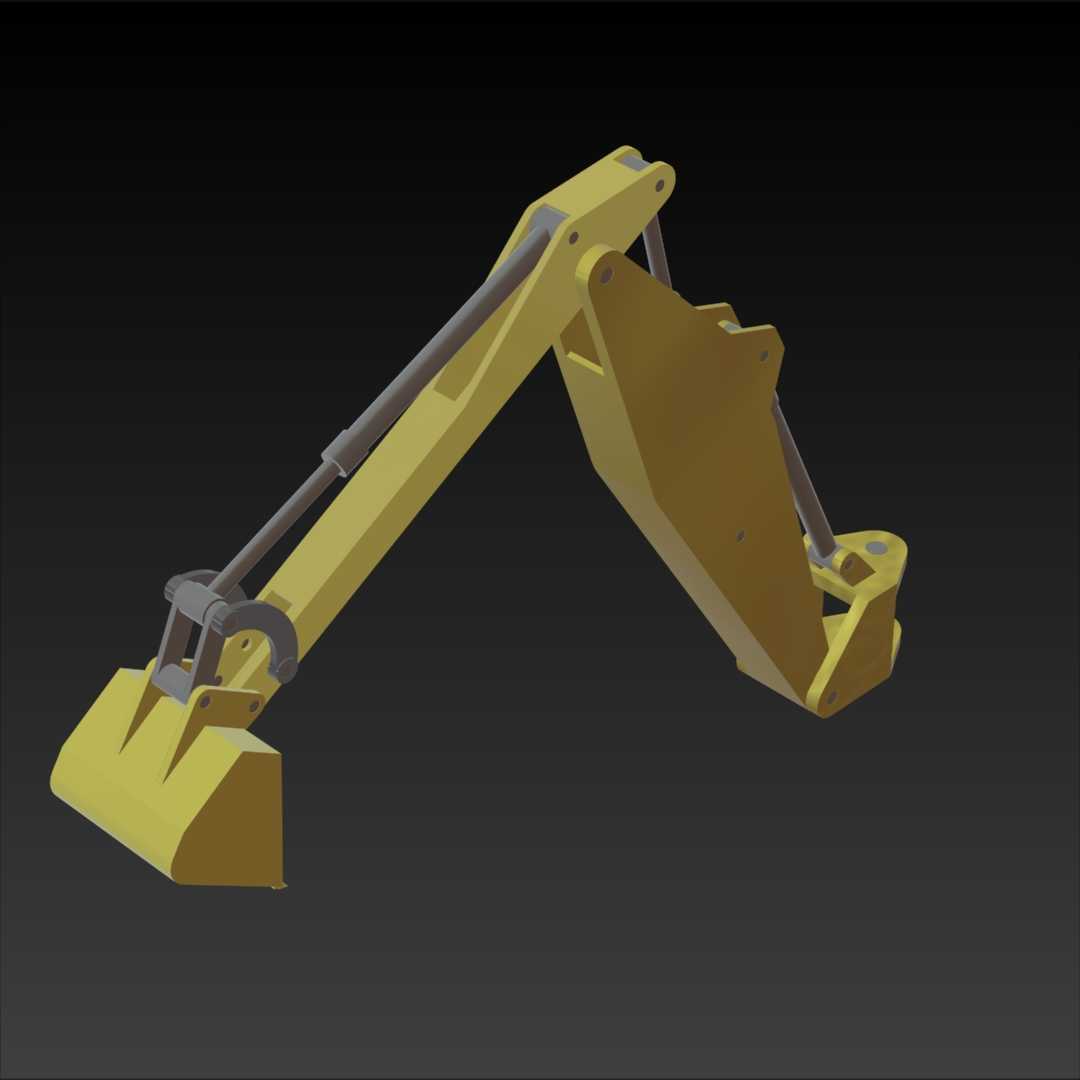

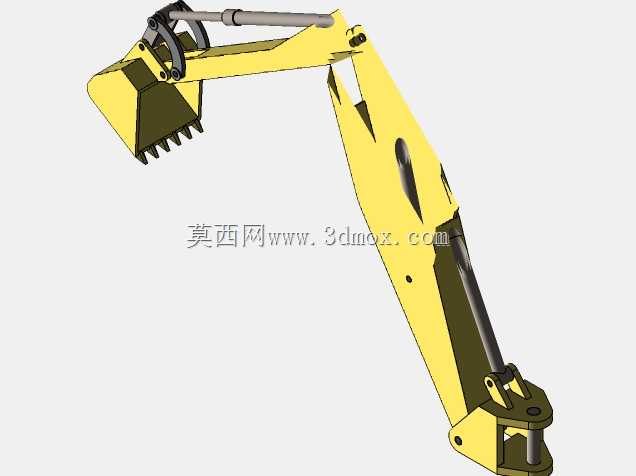

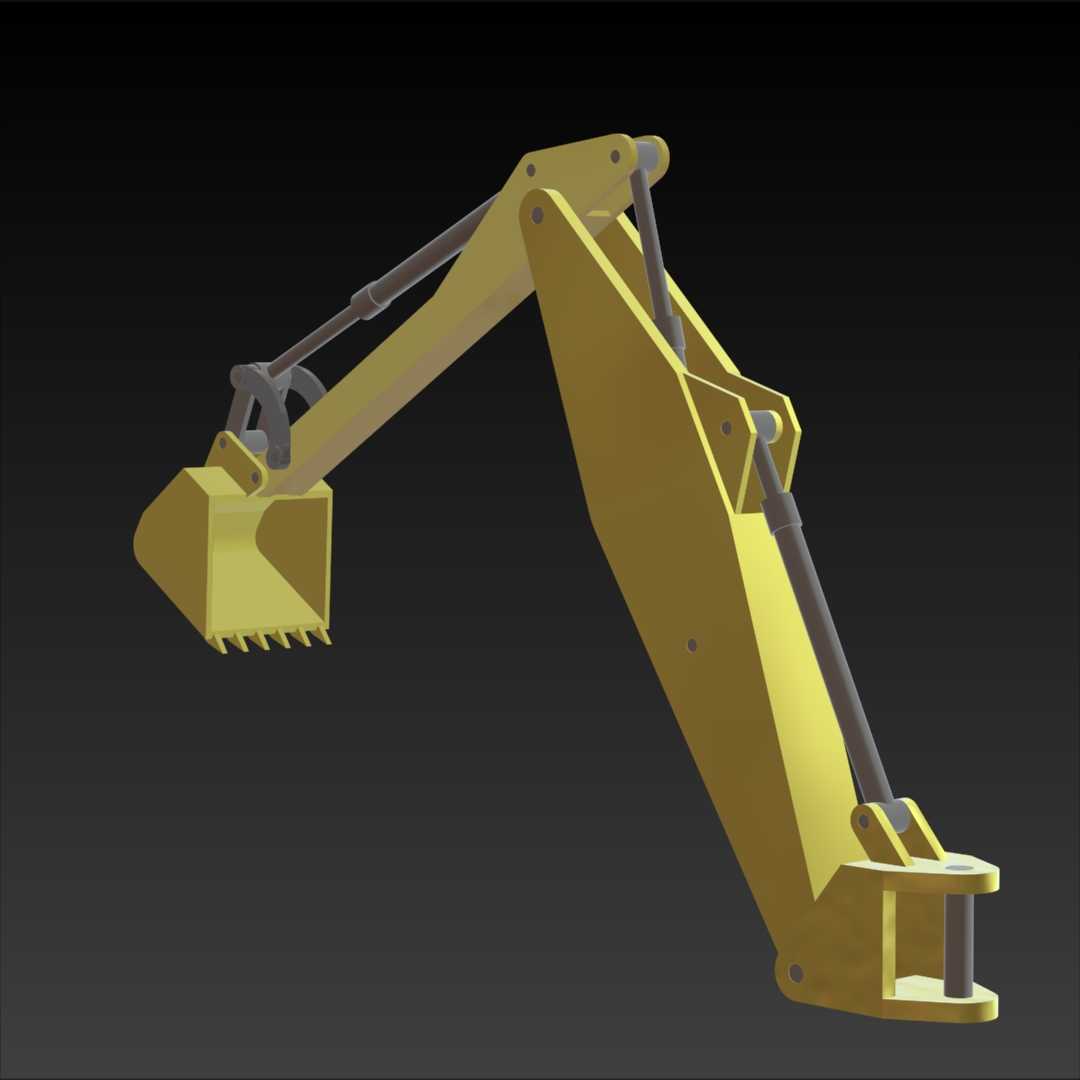

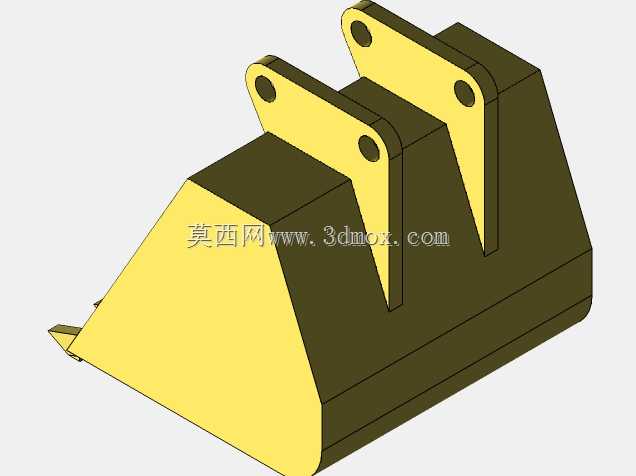

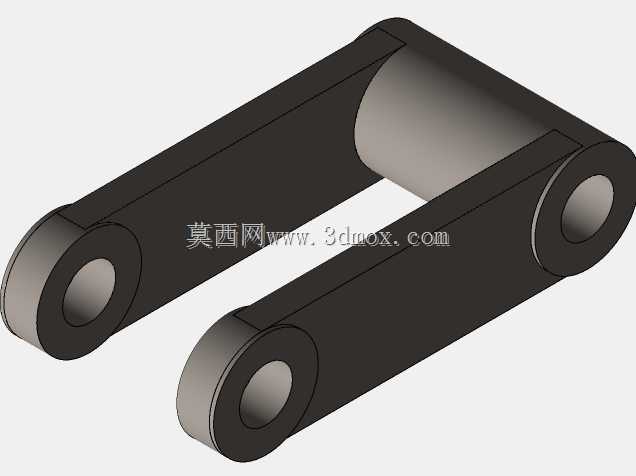

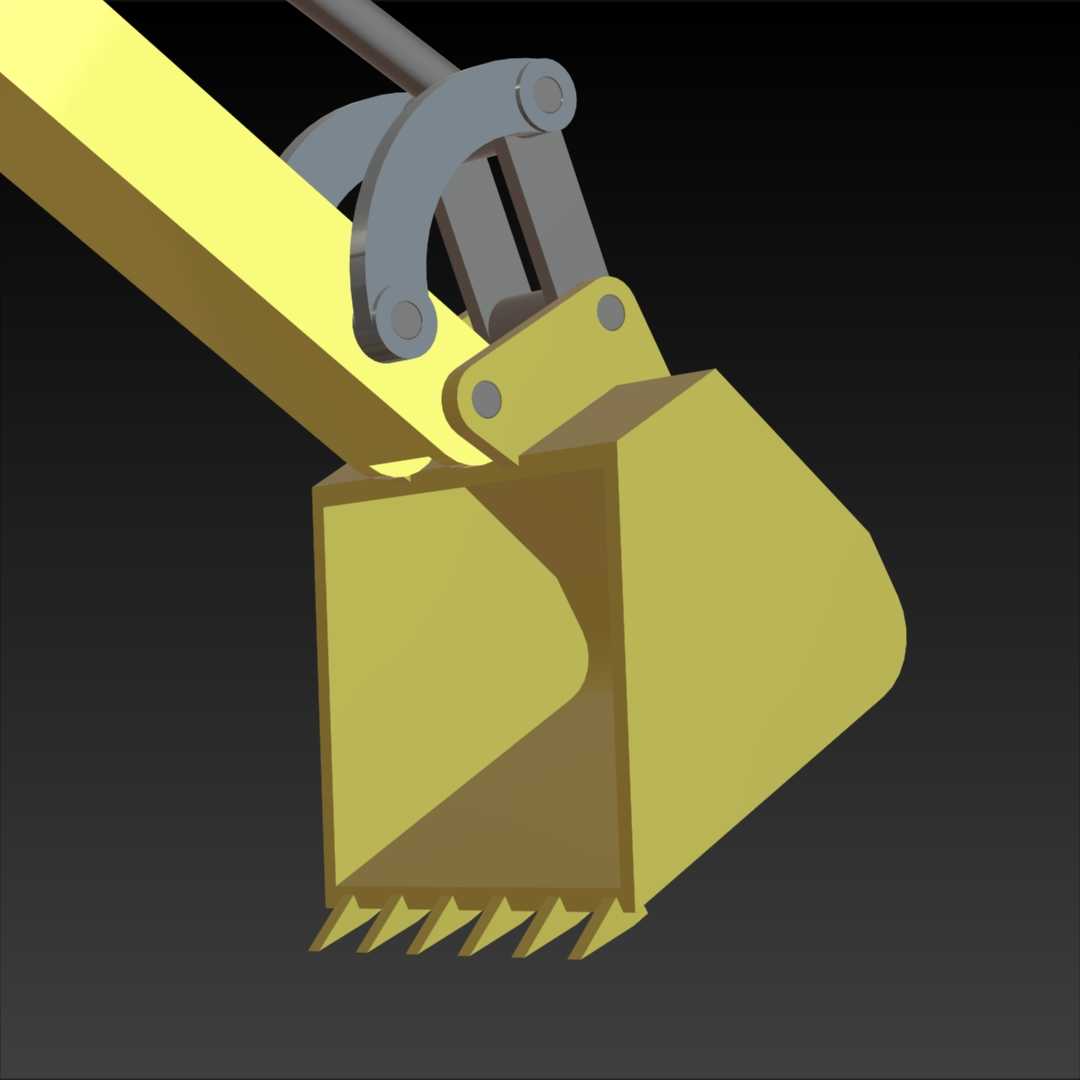

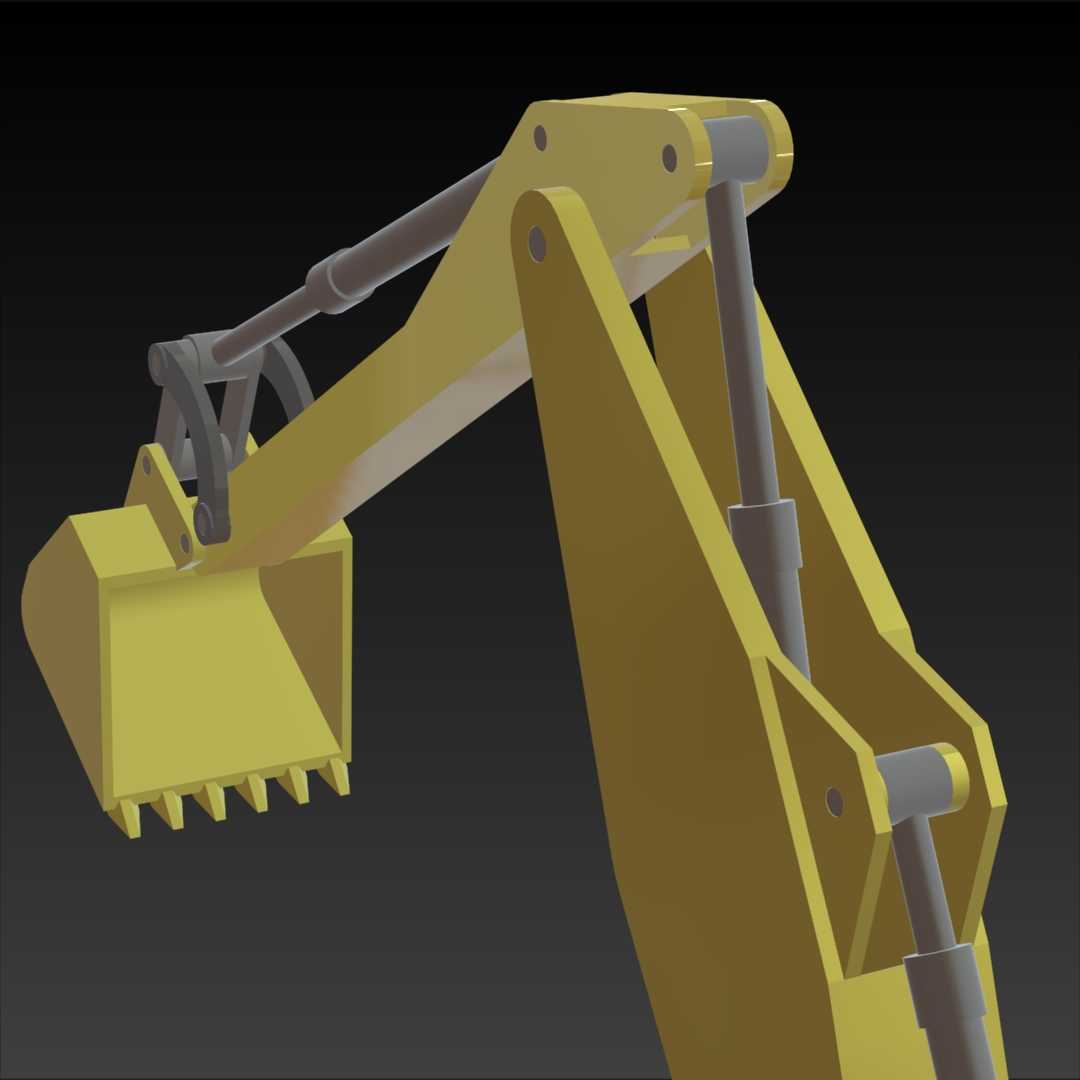

该反铲臂采用整体弯板式动臂配合直倾斗杆的经典结构布局，整体采用低合金高强度钢焊接成型，作业端配置标准反铲挖斗，通过铰接销轴连接斗杆前端，斗杆与动臂、动臂与机身连接座之间均配置双作用液压油缸，通过液压系统的压力油驱动油缸伸缩，实现动臂举升下落、斗杆收放、挖斗翻转的复合动作，可完成不同深度、不同半径范围内的挖掘作业，各铰接点位均设置耐磨衬套与润滑注油通道，可有效降低作业过程中的铰接磨损，延长部件使用寿命。

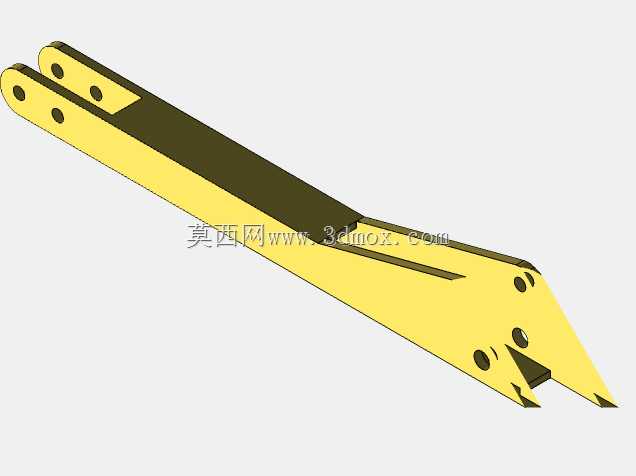

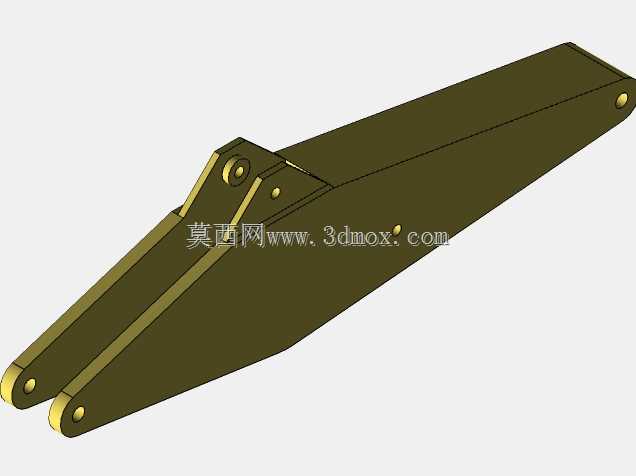

在设计思路上，该结构优先兼顾作业覆盖范围与结构强度的平衡，动臂采用上弯式变截面设计，在保证最大挖掘深度可达2.2米、最大挖掘半径可达3.8米的作业覆盖范围前提下，对臂体受力集中的铰接耳板位置做了加厚补强处理，同时通过拓扑优化去除臂体非受力区域的冗余材料，在保证结构抗弯、抗扭强度满足1.5倍额定载荷冲击要求的同时，降低臂体自身重量，减少液压系统的无用功损耗，提升作业动作的响应速度。

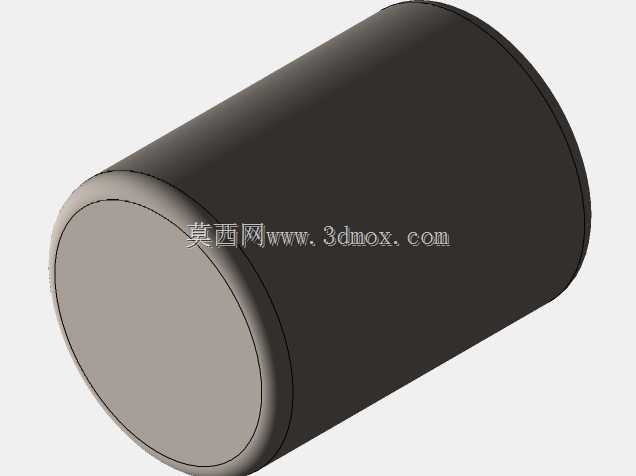

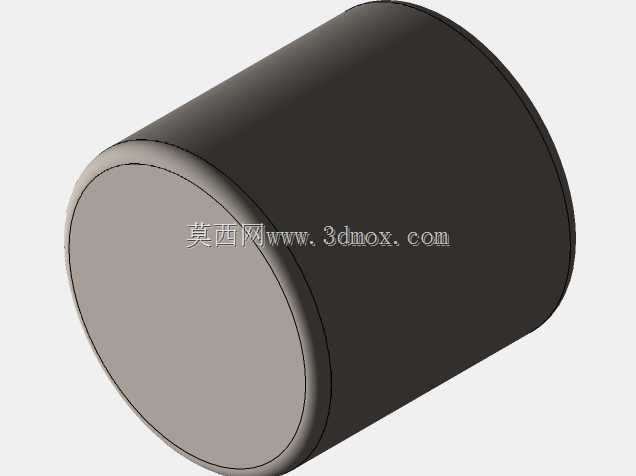

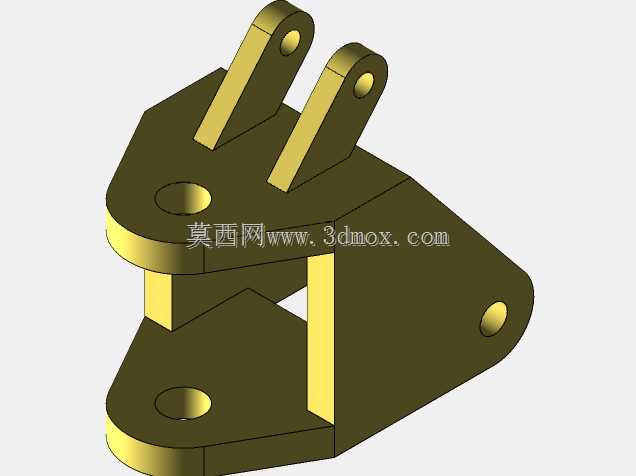

安装边界方面，动臂根部的铰接支座采用标准通用安装孔位设计，孔距适配同吨位级挖掘机的回转平台连接座，无需额外改装即可完成装配，液压油缸的铰接点位尺寸匹配行业通用的缸径63mm、杆径35mm系列工程油缸，各铰接销轴直径统一为50mm，便于后期运维过程中的配件更换，臂体整体收拢后的最小回转半径控制在1.8米以内，可满足狭窄巷道、狭小庭院等受限空间内的作业转向需求，避免作业过程中臂体与周边障碍物发生碰撞。斗杆前端的挖斗连接点位采用通用快换接口尺寸，可快速更换不同宽度的挖斗、破碎锤、抓斗等属具，拓展设备的作业适配范围，臂体表面预留了液压管路的固定卡扣安装位，可整齐排布驱动属具的辅助液压管路，避免作业过程中管路与臂体发生摩擦损坏。
