挖掘机铰接式防护支撑结构件

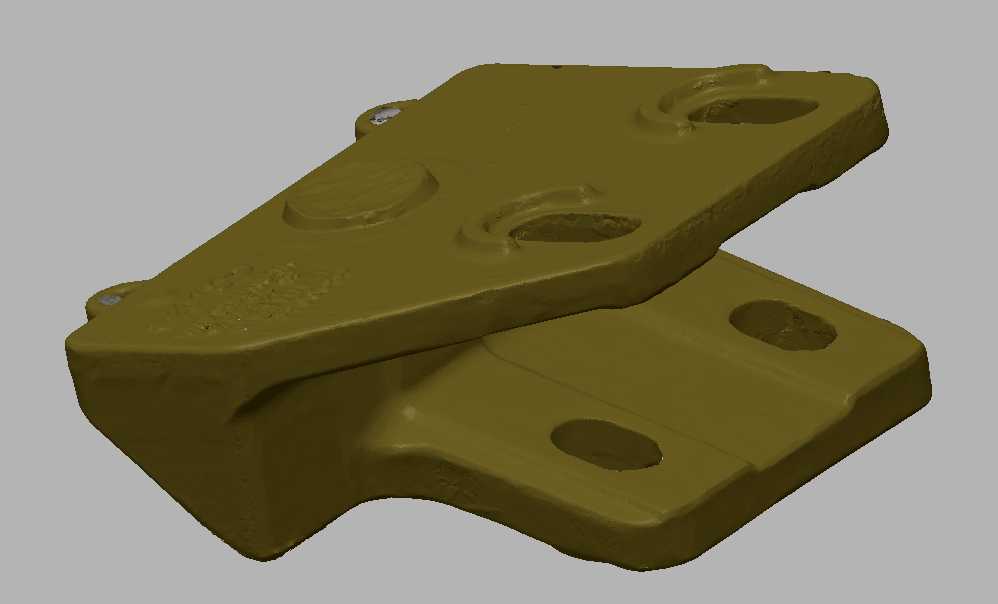

该结构件为挖掘机工作装置区域的防护支撑部件，主要应用于中小型履带式挖掘机的动臂与斗杆连接侧方、液压管路排布区域的外侧防护场景，在设备作业过程中承担阻挡飞溅碎石、散落土体剐蹭内部液压管路与铰接销轴的核心作用，同时可作为相邻结构件的辅助支撑载体，分散作业过程中传递的侧向冲击载荷，避免核心铰接部位直接受外力磕碰出现变形、销轴卡滞等故障。从实际使用场景来看，挖掘机在土石方开挖、矿山剥离、建筑垃圾清运等作业工况下，作业面的碎石崩溅、硬质土体挤压、废弃金属构件剐蹭是常见的外部损伤来源，该防护件安装在铰接部位的外侧，刚好覆盖液压软管排布的间隙区域与销轴端盖的外露位置，能够将外部冲击载荷通过自身结构分散传递至相邻的厚重结构件上，避免薄弱的管路、密封件直接受冲击出现破损漏油问题。该部件采用上下叠层铰接式的结构设计，上下两个板体通过中部的连接结构形成可适配小角度位移的活动余量，能够适配挖掘机作业过程中动臂、斗杆相对转动时的结构错位，避免刚性防护件在结构反复摆动过程中出现应力集中断裂的问题；板体上预留的长圆形安装孔，可适配安装位置的尺寸公差，在现场装配时能够灵活调整安装位置，降低对安装面加工精度的要求，适配不同批次机架的装配误差。从外形与安装边界来看，该部件整体为不规则的异形板状结构，整体轮廓贴合所安装部位的机架曲面，没有突出的尖锐棱角，避免作业过程中刮扯作业人员衣物或是剐蹭周边障碍物；上下板体的贴合面做了贴合弧度处理，相对转动时不会出现卡滞干涉，安装孔的位置与机架上的预装螺栓孔位完全对应，安装后与周边结构件的间隙保持在合理范围，不会在动臂举升、回转过程中与相邻的液压管路、其他结构件产生运动干涉。部件表面的加强凸起结构，是根据受力仿真结果设置的应力分散结构，在不额外增加整体板厚、控制部件重量的前提下，提升了板体的抗冲击、抗弯折性能，即使受到较大的碎石冲击，也不会出现大面积凹陷变形，能够长期保持对内部构件的防护能力。
