四旋翼小型航拍作业飞行器结构设计

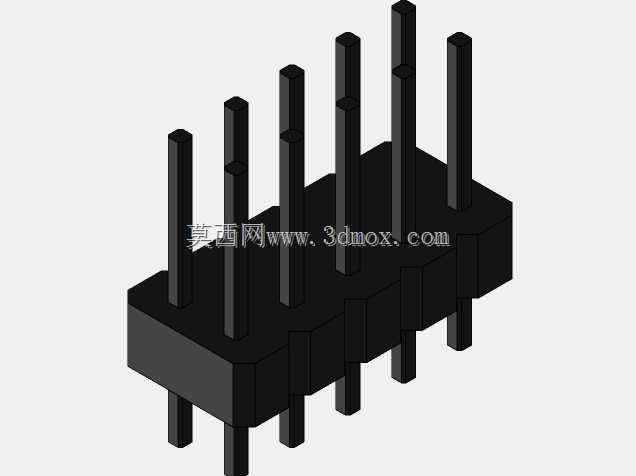

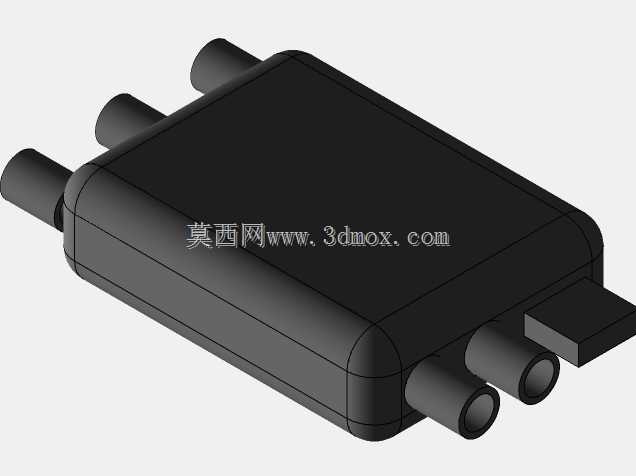

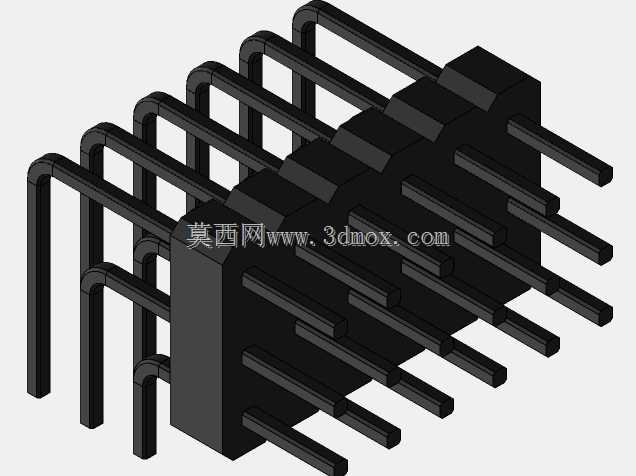

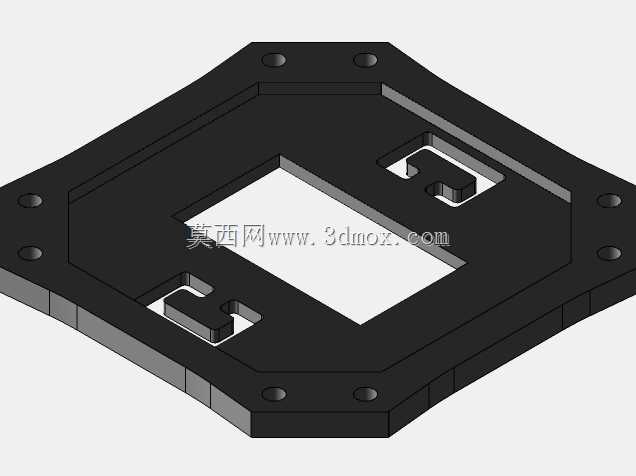

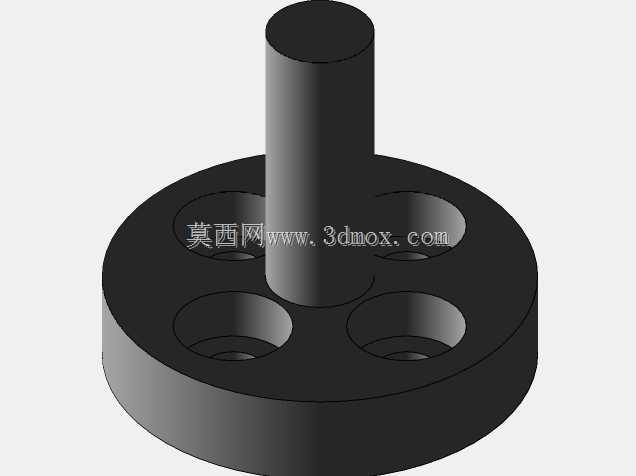

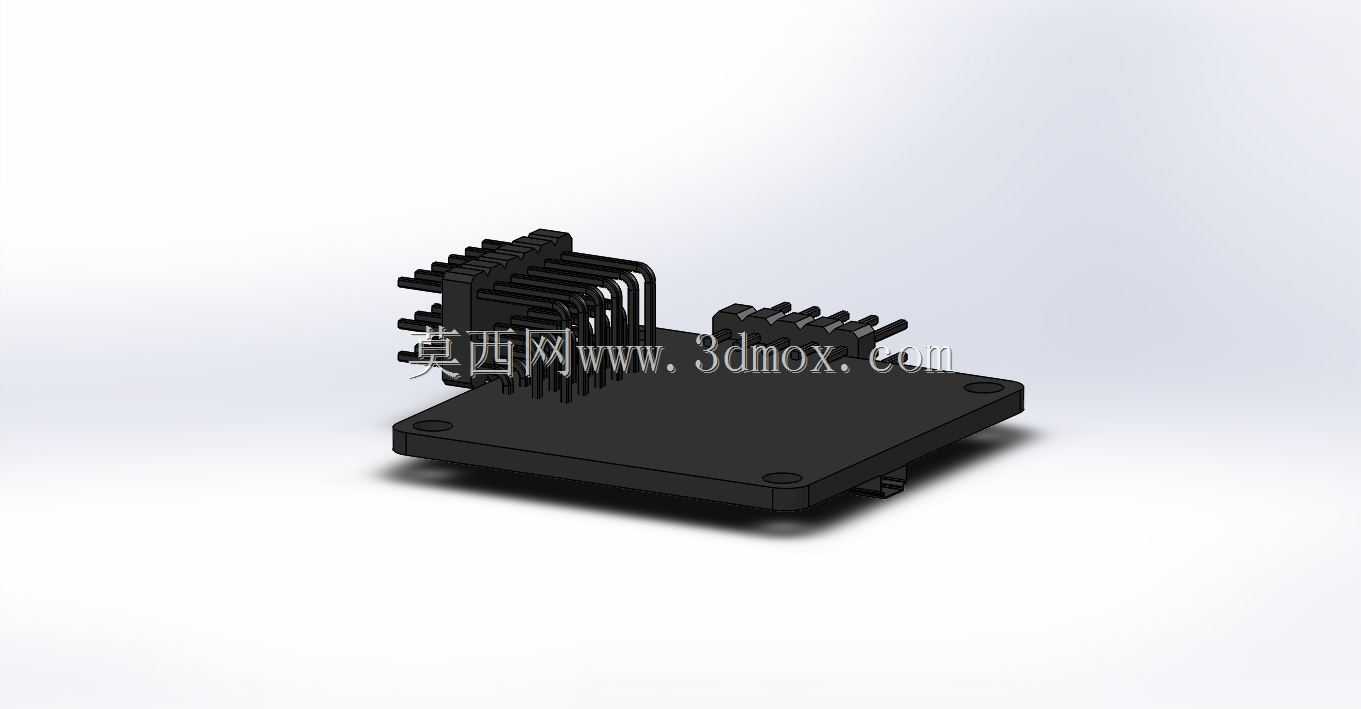

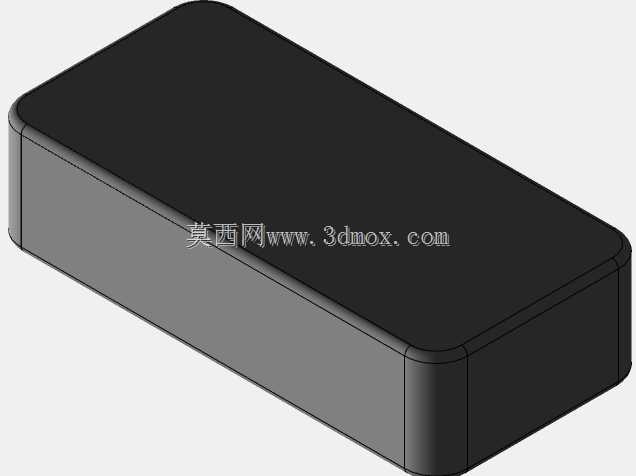

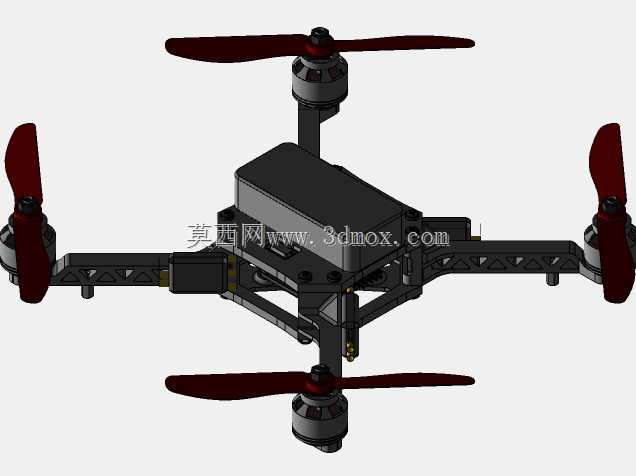

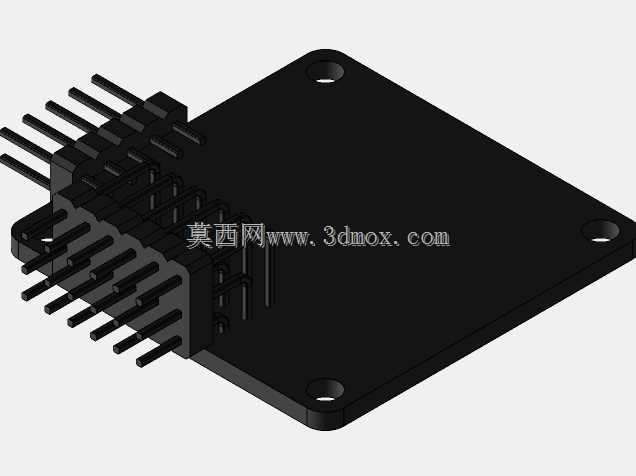

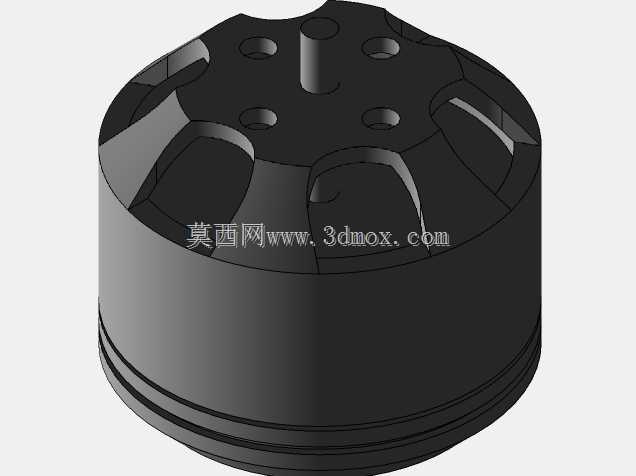

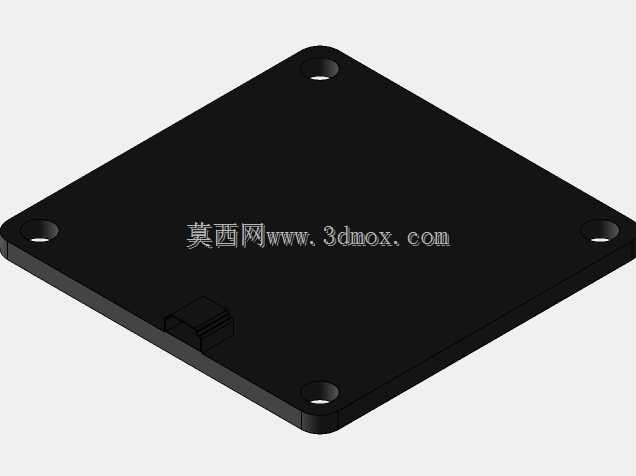

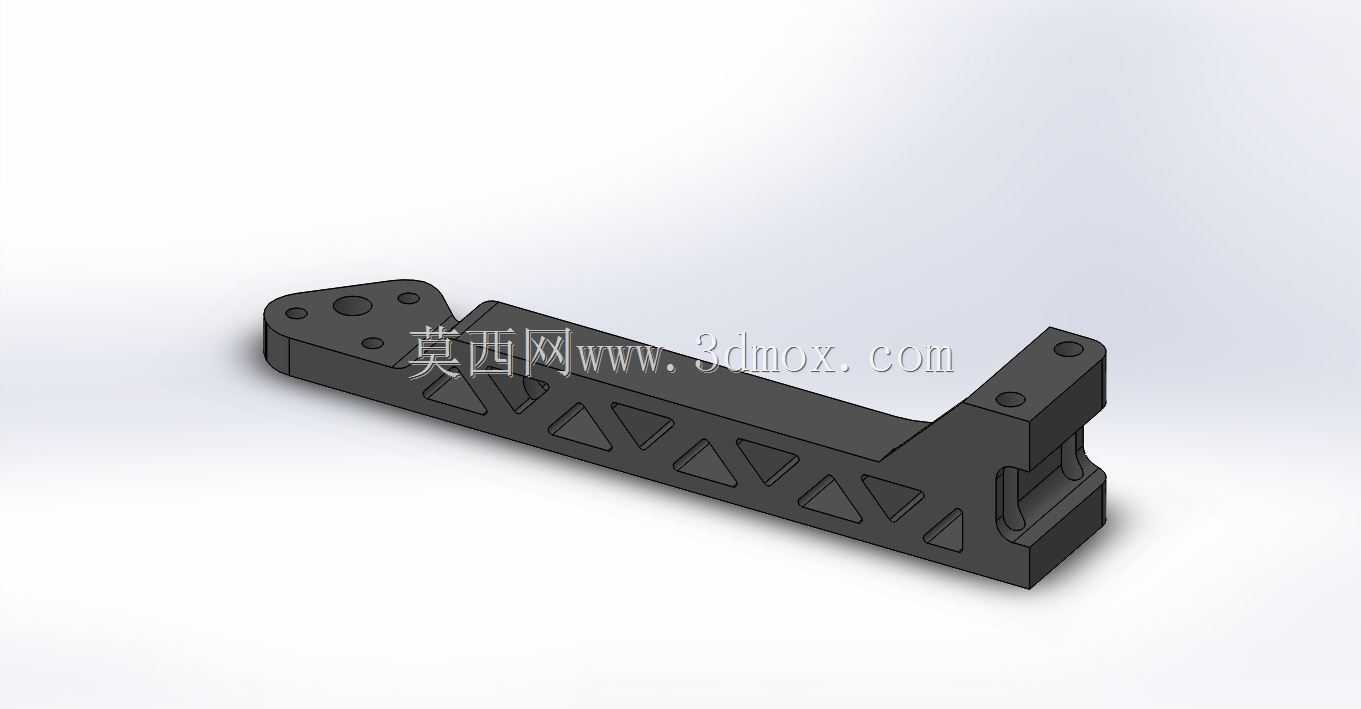

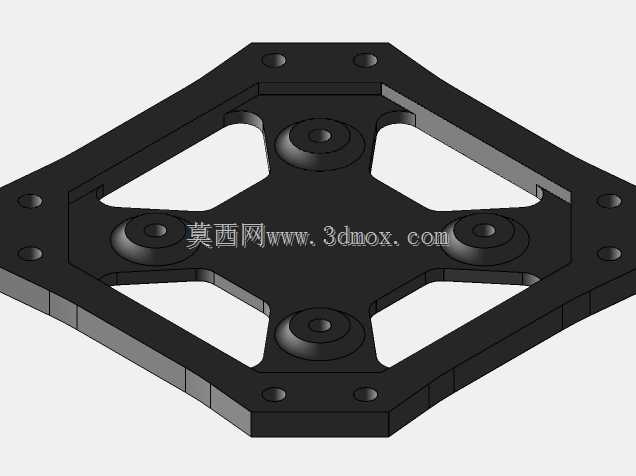

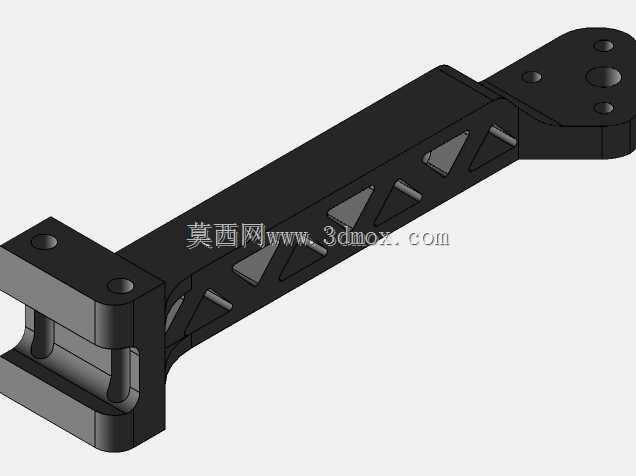

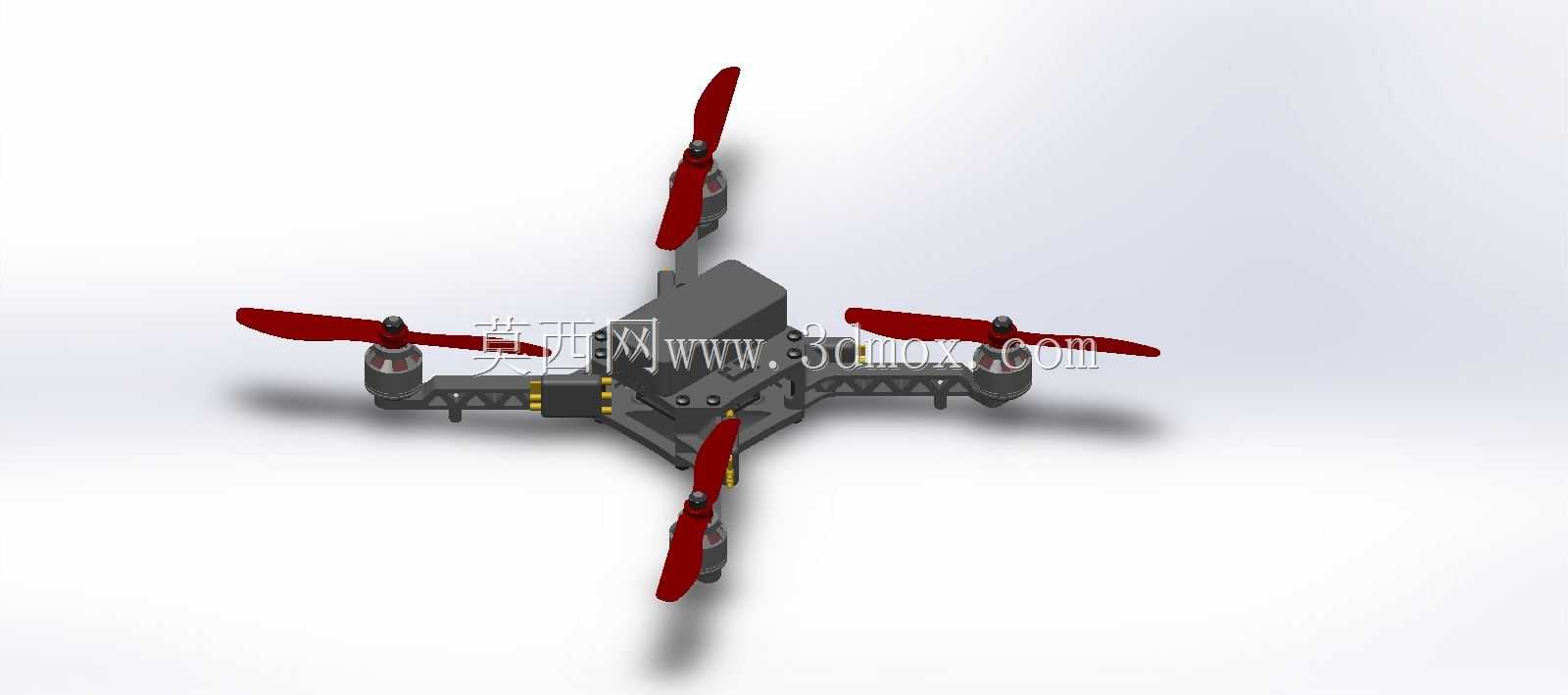

这款四旋翼飞行器的结构设计，核心围绕低空近景作业场景的实际需求展开，日常可覆盖小范围航拍测绘、园区巡检、轻量物料短途投送等常见民用作业场景，结构件的选型与布局完全适配这类场景下的便携性、抗损性要求。从整体布局来看，采用经典的X型四旋翼排布，四个机臂以中心载荷舱为核心呈90度夹角均匀向外延伸，这种布局的优势在于飞行过程中旋翼气流互不干扰，姿态调整时的力矩输出更均衡，飞控算法的调校难度更低，悬停状态下的机身稳定性更优，能满足搭载轻量拍摄设备时的画面稳定性要求。中心载荷舱采用一体化盒式结构设计，内部预留了飞控板、电池、信号接收模块的标准安装位，舱体侧壁预留了标准走线槽与固定孔位，安装时可直接将各功能模块通过螺丝固定在舱内预设的安装凸台上，无需额外制作转接支架，能有效压缩整机装配工时，同时规整的走线布局也能避免飞行过程中线缆晃动干扰旋翼转动，降低飞行故障概率。机臂采用中空薄壁结构设计，在保证结构抗弯强度的前提下尽可能降低自身重量，臂端的电机安装座设置了同轴定位凸台，安装无刷电机时可直接卡入定位，保证电机输出轴与机臂平面垂直，避免电机安装偏斜导致的旋翼转动时动平衡超标，减少飞行过程中的机身震动。旋翼采用标准两叶快拆结构，桨根位置设置了卡扣式快拆结构，日常收纳时可快速拆下旋翼，缩小整机收纳体积，外出作业时无需携带额外拆装工具，更换受损桨叶的操作可在数十秒内完成。起落部分采用机臂下方集成的柱状支脚，支脚高度经过测算，保证机身搭载载荷落地时，底部搭载的摄像头、传感器等部件不会与地面发生剐蹭，同时支脚采用弹性材质制作，降落时可吸收大部分落地冲击，避免硬着陆产生的冲击力传递到中心舱内的精密电子元件上。整机的安装边界经过反复校核，四个旋翼的转动平面完全处于同一水平面，相邻旋翼的转动范围无重叠，不会出现飞行过程中桨叶打碰的问题，机臂长度经过优化，在保证旋翼升力足够的前提下，尽可能缩小整机横向尺寸，让飞行器可在狭窄的楼宇间隙、林间通道等复杂空间内灵活穿行，适配更多复杂作业场景的使用需求。结构设计过程中对各部件的重量配平做了针对性优化，中心舱的电池安装位设置在整机重心的正下方，更换不同容量电池时，整机重心偏移量控制在极小范围内，无需重新调整飞控参数即可保证飞行姿态稳定。
